Здравствуйте Уважаемые форумчане. Я новичек в ЧПУ.  У меня маленький китайский станок DIY CNC с рабочим полем 300*180*45.  Покупался он для попробовать, пока полет нормальный.

LTT

hb

А чего же тогда покупал? Почему у узкоглазых товарищей сразу не заказал? Или думал "Авось хороший"?

На АЛИ берете? Там 27 отзывов у продавца почти все русскоязычные покупатели ,можете связаться через али (такая возможность есть)с покупателями и спросить напрямую, как оно)

У меня на заводе стоит RH300, заказанный тут. Сейчас пока осваиваем. Вот такой красавец

У меня китайский АКМ4040.

Вес 320кг. Поле 405х345х135, Скорость до 8м/мин.  Сделан из чугуна, не перпендикулярность по осям была до 0,3мм. Сейчас поправил - не превышает 0,03мм.
Сделал 4ую ось на волновом редукторе, туман, аспирацию.

vado7
Если честно - то для китая очень хорошо (хотя отверстия для крепления защиты все просверлены не перпендикулярно и стружка от нарезания резьбы была вся была внутри).
Всё перебрал, почистил. Выставил перпендикулярность. Прогиб портала в центре не превышает 2х соток.
Моторы 34HS7440D - мощи до дури ( восьмёрки фрезы ломает как спички)
Электрика собрана аккуратно, комплектующие нормальные, стоят автоматы по 220, грамотно сделан Е-стоп, скорость шпинделя управляется матч контроллером.
Повторяемость меня устраивает, легко укладываюсь в 5 соток (больше не было необходимости, не пробовал). по индикатору повторяемость в 0 (правда он у меня тоже китайский
Стол пришлось подшлифовать чуть - чуть.
ШВП корейские. Шпиндель в базе 2ух киловатный, биение в зависимости от цанги до 7 соток (тоже сильно не морочился этим вопросом, пока устраивает).
Со смазкой китайцы схалтурили: по осям X мажутся только рельсы, а по Z они вообще смазку не развели
Алюминий пилит нормально, чугун шлифует - тоже
Он сам свой стол выравнивал.
Сталь просто пока не было необходимости пилить, по этому не знаю как оно будет...
Ну в принципе за три штуки бакинских я думал будет намного хуже. Растамаживал и забирал в порту сам. Пароходом с перегрузкой в Гамбурге станок пришёл за 1,5 месяца до Питера. Ещё пришлось доплачивать за перегрузку в Гамбурге порядка 100 баксов, китайцы накололи.
В итоге за всё около 270 рублей.
Ни в коем случае не реклама, я у них взял всего один станок и как у них с повторяемостью - без понятия...

Отредактировано Kachik (18-02-2018 18:46:26)

Продавец скажет, что цена не окончательная)
+ 4,6м3, 800кг= от $3256 доставка

Добрый день.
Ребята, подскажите, кто сталкивался с фрезерными ЧПУ указанных ниже производителей?
Прежде всего интересует собранный с заводской точностью (не цеховой, "собранный на коленке", это же точная механика-электроника!) фрезерный станок с ЧПУ (материал для обработки дерево + мягкие металлы (5-10% времени), планируемая эксплуатация 12-18 часов/сут.).

Предложили варианты:
1. - http://www.dirtec.ru/products/frezernyj … rtec-6090a
2. - http://zelder.ru/katalog-oborudovaniya/ … 90t-detail
3. - https://www.stanki.ru/catalog/frezernye … er_9_at_e/
4. - https://woodtec.com.ru/catalog/frezerny … c-mh-6090/
5. - http://3dtool.ru/product/chpu-cnc-frezernyj-stanok-advercut-k6090t/?utm_source=yandex&utm_medium=cpc&utm_campaign=cid|32984180|search&utm_content=gid|3200768099|aid|5416321353|12454460508_&utm_term=advercut k6090t&pm_source={s&_openstat=ZGlyZWN0LnlhbmRleC5ydTszMjk4NDE4MDs1NDE2MzIxMzUzO3lhbmRleC5ydTpwcmVtaXVt&yclid=1391296926423982552  (ШВП 16, только не круг. направляющие ., а рельс – 16)

Из Китая напрямую
http://www.qdcnc.ru/product/NuzgHqdy#parameters

Также предлагают «полегче» оборудование.
Я понимаю, что это класс пониже, попроще, но хотелось узнать мнение профессионалов, которые «юзали» данные аппараты
(надежность механики, точность изготовления, возможные «болячки») – живучесть, ремонтопригодность:
http://www.ts-stanki.ru/catalog/frezern … son_6090b/
http://www.lttsib.ru/equipment/14/3796/
-- -

Требуемые характеристики ниже.

Тип станка С подвижным порталом
Размер зоны обработки XY 600х900
Перемещение шпинделя по оси Z 150-200
Клиренс портала 150
Гофрозащита направляющих желательно
Тип станины Чугунная литая
Тип рабочего стола Алюминиевый с T-пазами
Максимальная скорость 14 000
Максимальная рабочая скорость 8000
Тип передачи X/Y/Z ШВП / ШВП / ШВП  Hiwin
Характеристики ШВП X/Y/Z Диаметр 25/25/16
Производитель ШВП Hiwin
Количество опорных подшипников на ось X/Y/Z По 2 / 2 / 2  Hiwin
Тип направляющих X/Y/Z Рельсовые/Рельсовые/Рельсовые  Hiwin
Сечение направляющих 20
Производитель направляющих Hiwin
Тип двигателя Шаговый
Характеристики двигателя Сечение 86 мм
Крутящий момент двигателя X,Z - 45 кг/см, Y - 60 кг/см
Производитель драйвера Yako
Количество драйверов 3
Количество шпинделей 1
Система смены инструмента Механическая
Мощность шпинделя 2
Частота вращения шпинделя 0-24000
Охлаждение шпинделя Водяное
Тип цанги ER-20
Max посадочный D инструмента 12
Производитель шпинделя Shuntong
Производитель инвертора Delta
Мощность инвертора 2
Крепление заготовки Механическое
Система управления DSP пульт RichAuto A11
Производитель системы управления RichAuto
Память, Mb 512
Код команд G-code
Концевые датчики XYZ Индуктивные
Датчик длины инструмента Есть
Напряжение 220
Частота тока 50
Общая потребляемая мощность 1.5 - 3.1
Вес нетто 250-300кг

А какой посоветуешь из станков наиболее качественные?

1. Фреза 1224 екзитеч шпиндель 1.5 кв. водяное охлаждение (пришлось поменять из-за моей глупости родной был совсем без охлаждения и как-то после 7 часов непрерывно работы решил его смазать и это оказалось ошибкой ,пошла вибрация. заказали новый а вот он уже был с охлаждением и пришлось собирать систему охлаждения : бочка ,аквариумная помпа ,20 метров шланга и задний радиатор от холодильника.) с пультом
за 5 лет эксплуатации подвёл меня только пару раз и то по моей ошибке при составлении файла
2. Фреза 1530 шпиндель 3.5 кв. первая проблема после покупки пришлось заново ловить диагональ, вторая проблема при резке мдф пыль создавала большую статику и пробивала на корпус шпинделя и как следствие несколько раз останавливался во время работы: лечение пришлось вскрывать колодку шпинделя и подавать заземление на шпиндель плюс к этому пропустили пару оголённых проводов вдоль шланга и их тоже заземлили. практически через неделю переслал реагировать на кнопку обнуления. пришлось вывести на прямую с платы и теперь она висит рядом с кейсом. И самое главное сразу при покупке переделали на пульт.
3. лазер 1290 сейчас лампа на 130Ватт при покупке б/у станка стояла 100 ватт отработала 2.5 года начала садится поменял на большую. через неделю сгорел блок питания но уже год как лежал запасной сразу поменял.к чиллеру вплотную стоит кондёр БК 1500 и собран короб чтоб лишний воздух не гонял, стабильно держит от 15 до 20 градусов и к обдуву подключил большой компрессор в зависимости от задач регулирую давление(только надо не забывать про осушители у меня их 2 1 основной 2 страховочный)
4 Лазер 60х40х40. стоит без дела новый купили с бракованой лампой а потом взяли большой лазер, когда понадобился в работе выяснилось что потеряли ключ-флешку. так до сих пор и стоит ждём ключь от китайцев
5.интерерная печатка ликай750 проблемная машина но выигрыш в ширине 1.5м в умелых руках работает но надо сразу много запасных картриджей и чтоб следил за машиной 1 человек. за 3 года эксплуатации 3 раза меняли каретку( ломается при замене катриджей) 2 меняли рычажок натяжки ремня.3 перетёрся шлейф идущий к голове пока ждали новый подлечили старый пока работает
6. недавно взяли эпсон 1100 ультрахром 8 цветов пока начали эксплуатировать без проблем . Единственное обходит ликай в качестве но очень сильно проигрывает по скорости.
7 режущий плотер 127 см шириной ничего особенного заказали у китайцев вместе с по, установили и 3 года пашет как автомат калашникова.
Вот и весь мой парк машин ближайшее время собираемся приобрести  оптоволоконный маркиратор с полем 30х30 появились задачи с которыми он будет справляться.
ПЫ.СЫ кстати маркиратор на фанере гравировку делает?

Отредактировано Александрион (22-03-2018 19:04:22)

Мой станочек 1000х2000

А что за модель?

Tollik
Извени. Только до компа добрался. У меня SM 813 от StepMores. Размер стола 1200х1200

Достойно. Воздуходуйка справляется? Расскажите подробне, производительность, размеры рабочего поля, остаточное давление?

vasa29 , воздуходувка слабовата , заказал на 300мБар , до этого была 180 . Пока стоит обычный пылесос , вполне хватает .
Рабочее поле 1450х900х180 , поворотная ось 1200 мм максимальный диаметр 220 мм , рабочие скоростя до 100 мм /сек . Ну , а остально есть в принципе на видео .

Сколько стан обошелся?

Красава!!!. Очень похож на мой. Но у меня нет центральноя смазки. Зачет.!!!! Для меня оказалась проблема, что спереди  стол закрыт бортиком. Делал несколько работ  в два раза длинее чем стол, так пришлось подкладывать под заготовку. Если нетрудно сними короткое видео - интересно на максимальную скорость перемещения посмотреть.

Покажи по ближе поворотную ось.
Какое соотношение в червячном редукторе?

Кстати. Кто-нибудь (у кого китец) пробовал убрать со стола это черное не знаю что?! Хочу положить лист МДФ , но эта черная штука довольно таки мягкая и если на ней что-то лежит долго , то она начинает уплотнятся,и, соответственно поверчность стола не ровная. Вчера начал отрывать эту хрень, а не тут то было. МОжет у кого был опыт? Поделитесь.

1       X, y рабочая зона                                    6090
2       Z рабочей зоны                                       150
3        Макс. Скорость                                      10 м/мин
4     Максимальная рабочая скорость                5 м/мин
5      Работая деликатность                               0.03 мм
6     Мощность шпинделя                                   2.2 KW водяного охлаждения

Мы тупо сфрезеровывали и прикручивали МДФ.

Здравствуйте, у меня станок ЧПУ CNC ROUTER RC1530RH а стойка SYNTEC 6MD, Вот в нем ест ошибка что не получается импортировать NC файлы и не возможна удалить старые файлы....
Пожалуйста помогите кто чем может Буду рад, жду ваших ответов......

Добрый день!

Я новичок по ЧПУ станкам.
Нужно ли выставлять, настраивать нулевую точку (home) по всем осям?
И как это правильно сделать?
Просто при перевозке были сдвинуты оси.
И теперь, к примеру, по Z если перемещаться с пульта вручную, до конца вниз не перемещается, а вверх ударяется по ограничителю и срабатывает трещетка.

Пульт - RichAuto A11
Размеры стола 1,2*0,6

Спасибо

Спс буду смотреть

У меня китайский конструктор CNC3018. С фанерой справляется, да и ладно.

По цене он может так и стоит в магазине, но по возможностям: на нём только камень и стекло гравировать, ну мдф там всякий и прочие гладкие поверхности царапать. При фрезеровке его просто перекосит. У нас такой "новый" тыщ за 70 отдавали, но с ударным механизмом и автономным управлением (плиты гранитные разрисовывать).

peka
А как Вы думаете? Ответ очевиден. Станку НУЖНО жесткое основание так же как и хорошее заземление, правильная проводка и своевременное обслуживание.

[b]Alex2x[/ .Извиняюсь но люфтов нет .

Ой таки извиняйте за оффтоп.....
Заходим на сайт Станки-НН и читаем пункт 15!?!?!?
Дочка пурелоджика? или купили лицензию на софт?
Ну судя по тому как отозвался SergeiPch не перепродажники, а пурелоджики под другой вывеской.
Поливать грязью (только заслуженной) пурелоджиков я буду очень долго за то, что так-же кинули как и SergeiPch`а, с той лишь разницей что станочек в итоге стоит грудой железа в нерабочем состоянии третий раз его оживлять нет желания от слова совсем.

А у меня вот такой CNC 3040Z-DQ, 4 оси, 500вт, купил на Али, осваиваю.

Фрезерный станок с ЧПУ Beta 3.5M, производства кампании AndisTechno (Черкассы)
Рабочее поле 3000х2500, вакуумный стол, магазин на 10 инструментов, итальянский шпиндель 5,5 кВт, сервоприводы, NcStudio 10
Отличная машина.

Отредактировано suffix (20-10-2020 11:12:52)

Filato OPTIMA 2030 PTV

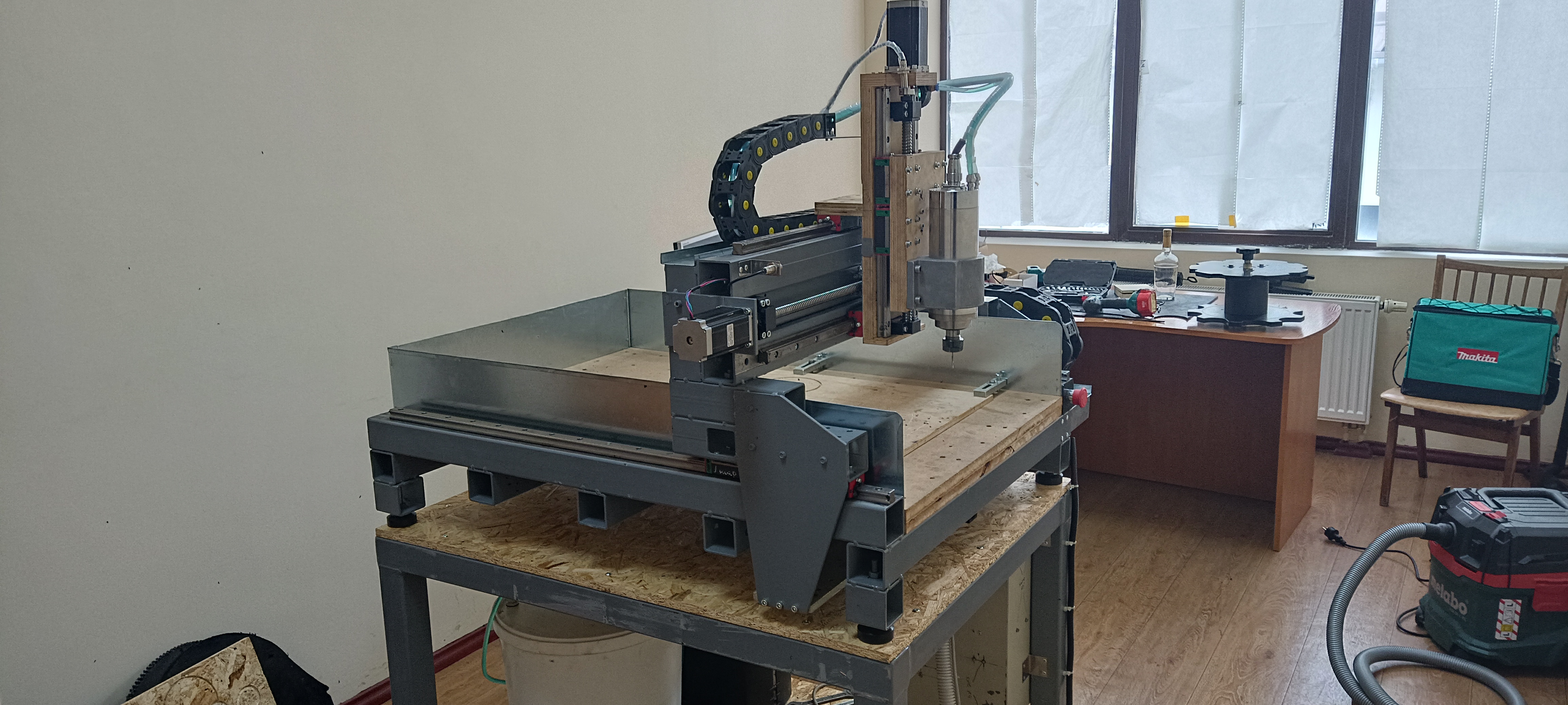

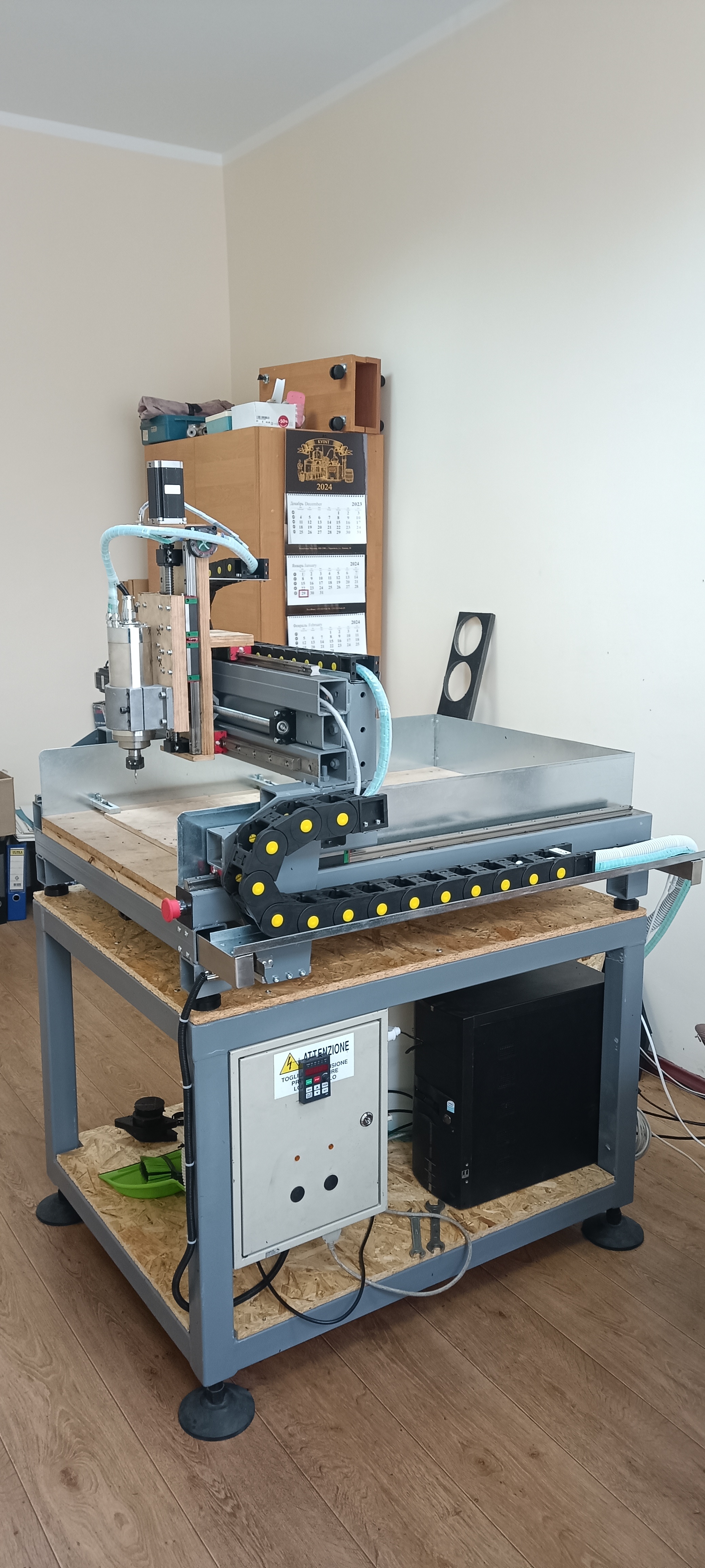

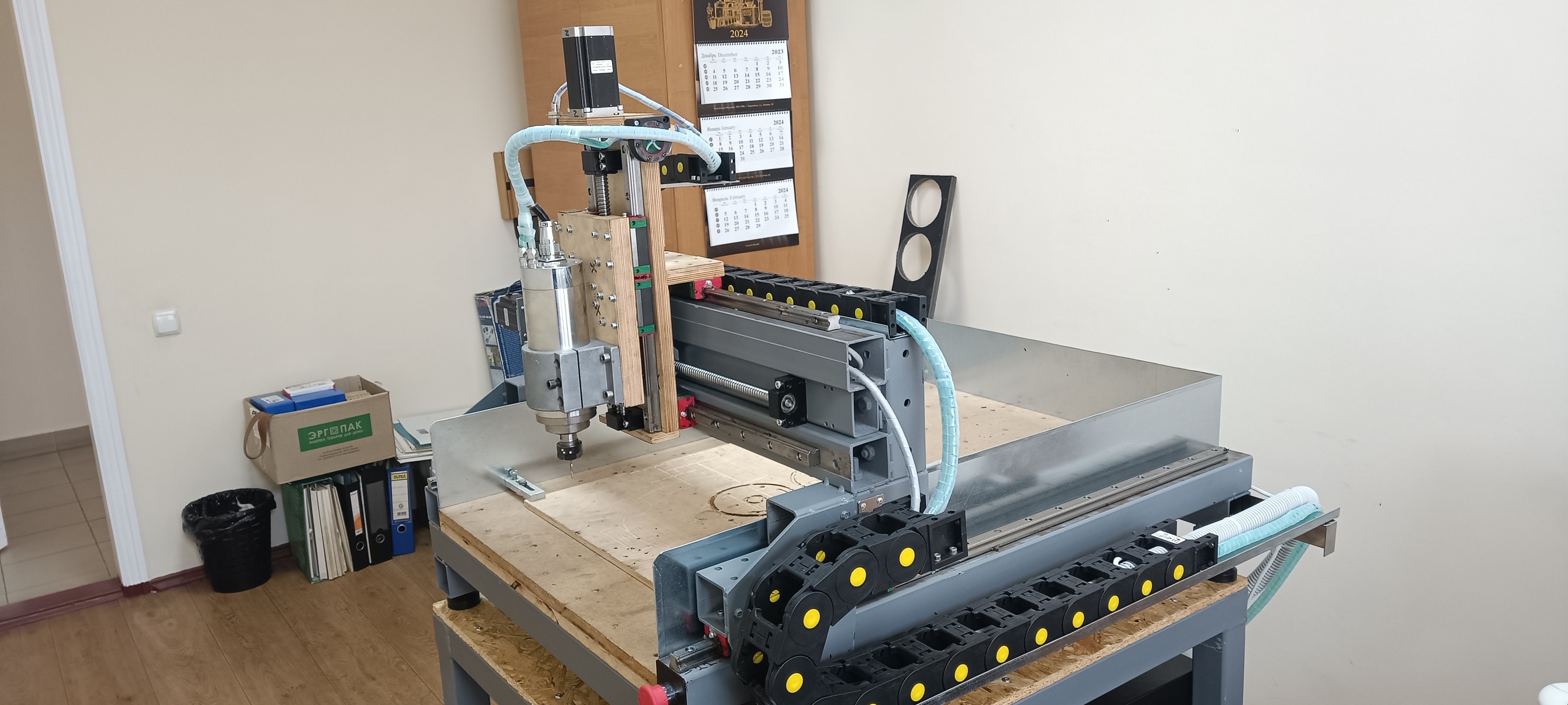

Осваиваю вот такой.

Да. Как пример.

первое
второе

Здравствуйте. Кто-нибудь делал токарный станок для баляс с чпу?
