Вопрос по Арткаму к специалистам 8

Сообщений 701 страница 800 из 813

701

Можно ещё раньше - на 3D виде в изометрии и при увеличении.

0

702

achirica написал(а):

Здраствуите, создаю в artcam обработку 3d  внутри вектора, но при фрезеровке по бокам не получается ровный рез, а в artcam при визуализации всё ровно, скажите пожалуиста как решить ?

Отредактировано achirica (06-01-2020 11:38:21)


очень похоже на люфт по оси х
выключите станок и рукой проверните винтовой вал сразу будет видно , упорные или ШВП
как вариант нагрузка большая
заземление
экранизировать проводку на движки

0

703

achirica написал(а):

Здраствуите, создаю в artcam обработку 3d  внутри вектора, но при фрезеровке по бокам не получается ровный рез, а в artcam при визуализации всё ровно, скажите пожалуиста как решить ?
https://i.imgur.com/3NHYdw2m.jpg

Отредактировано achirica (06-01-2020 12:38:21)


https://i.imgur.com/zSYRQwD.jpg

здесь я вижу "косяки" по двум осям Х и У. не плохо бы посмотреть саму модель для арткама, ну и пару видео работы станка, чтобы оценить, куда рыть дальше.

0

704

smirnoff_d написал(а):

Здраствуите, создаю в artcam обработку 3d  внутри вектора, но при фрезеровке по бокам не получается ровный рез, а в artcam при визуализации всё ровно, скажите пожалуиста как решить ?

Сфотографируйте драйвера. Еще попробуйте проверить контакты на проводах драйверов.

0

705

По поводу люфтов, отключил питание и руками не обнаружил люфт. Драивера DQ860MA. На фото видно что на обе изделия идентичны огрехи, но  тагже есть и правильная обработка, если причина в люфт то тогда почему не проявляется повсюду
При увеличение рисунка в арткам всё там ровно.
Использую фрезу конусную R0.75.

https://i.imgur.com/ie9nYoqm.jpg
https://i.imgur.com/TdNMPBKm.jpg

Отредактировано achirica (10-01-2020 11:49:40)

0

706

А где Вы вектор взяли?
Для эксперимента, создайте прямоугольник на 10-15мм больше текущего вектора.

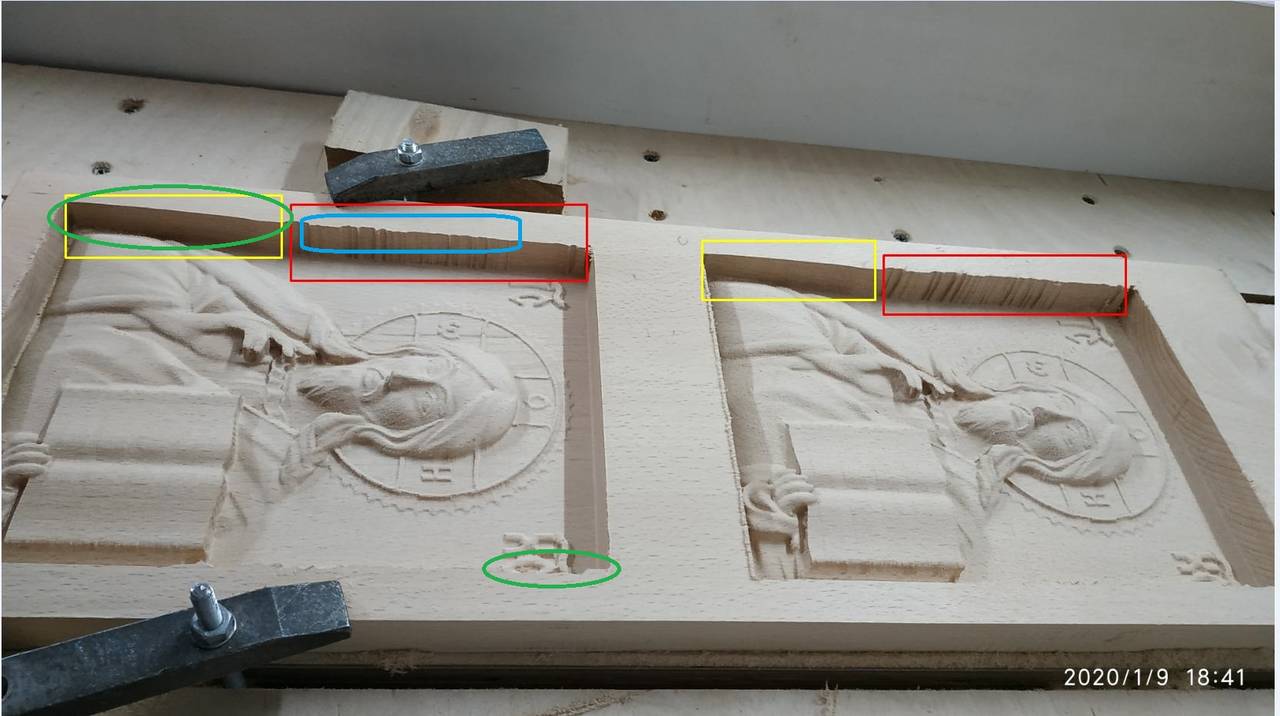

Так как часть проблем вызвана изменением рельефа по высоте (зеленый), а часть низким разрешением модели и и как следствие пикселизация края (синий).
http://forumuploads.ru/uploads/0009/00/75/12110/t76661.jpg
Да и еще шаг у Вас какой?

Отредактировано vasa29 (10-01-2020 12:29:54)

+1

707

achirica написал(а):

если причина в люфт то тогда почему не проявляется повсюду

Попробуйте изменить ускорение в обе стороны и сравните результат.

+1

708

achirica написал(а):

По поводу люфтов, отключил питание и руками не обнаружил люфт. Драивера DQ860MA. На фото видно что на обе изделия идентичны огрехи, но  тагже есть и правильная обработка, если причина в люфт то тогда почему не проявляется повсюду
При увеличение рисунка в арткам всё там ровно.
Использую фрезу конусную R0.75.

Отредактировано achirica (Сегодня 10:49:40)


можете выложить  уп или модельку в арте для сравнения

Отредактировано stl (10-01-2020 15:21:40)

0

709

stl написал(а):

можете выложить  уп или модельку в арте для сравнения

Отредактировано stl (Сегодня 14:21:40)


На данныи момент есть УП

https://yadi.sk/d/0p7nR2mU59bO7w

0

710

achirica написал(а):

На данныи момент есть УП

https://yadi.sk/d/0p7nR2mU59bO7w

просмотрел визуализация на станочной проге  все ровно  ищите вину в механике станка  а заготовка надежно закреплена ?

+1

711

здравствуйте
вопрос о редактировании формы
как начинающему подскажите пожалуйста
допустим делаю квадрат и надо с двух сторон закруглить снутри через редактор форм,
а оставшиеся 2 сторони надо просто вертикально опустить на тоже расстояние,
как сделать?
https://i.imgur.com/HoXebS7m.jpg

0

712

inkognito13 написал(а):

вопрос о редактировании формы

Проще сделать вытягиванием по 2 направляющим. Покури форум, все это уже обсуждалось...

0

713

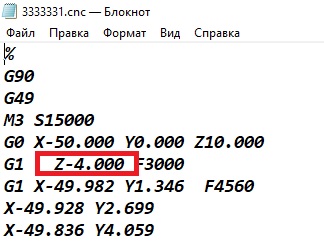

Здравствуйте
При составлении УП исходное положение по Z равно безопасному перемещению.
Что поменять в настройках ,что бы исходная была "0"?
Пока правлю код в блокноте

0

714

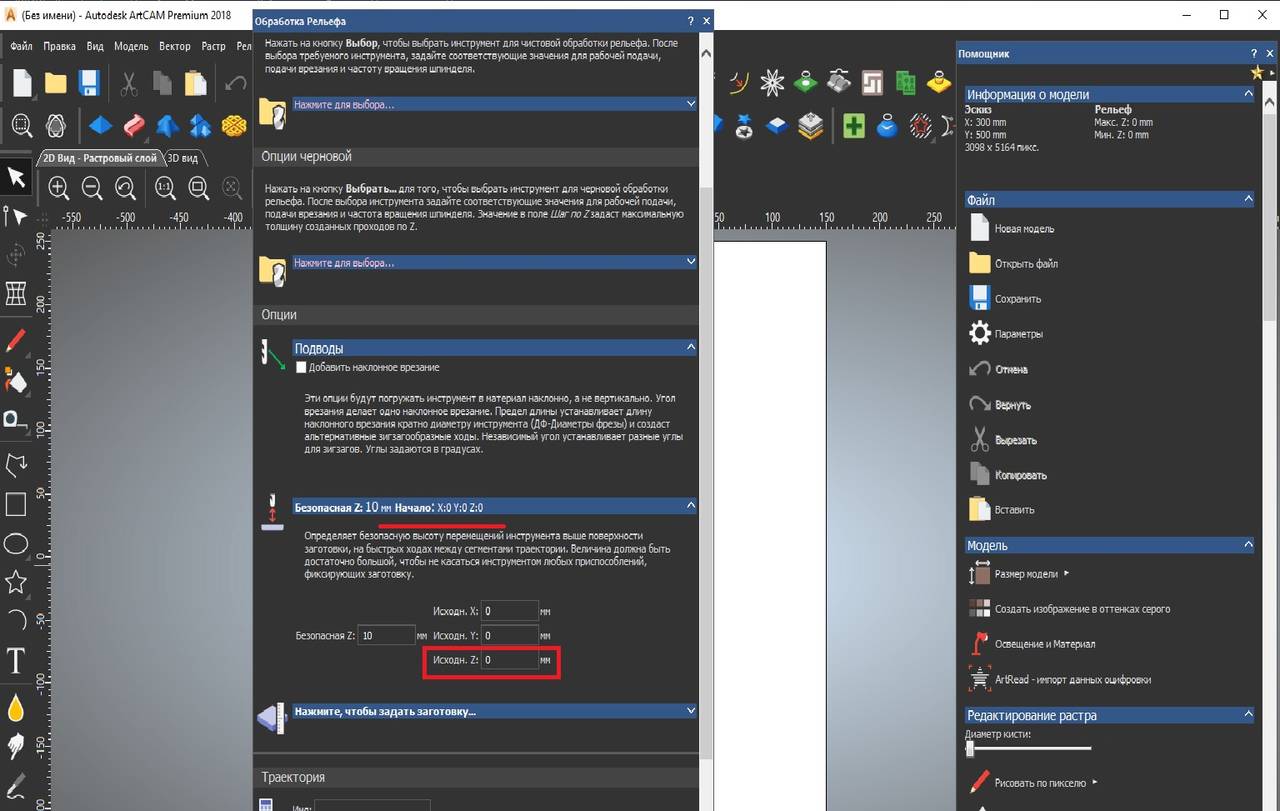

http://forumuploads.ru/uploads/0009/00/75/12110/t33564.jpg

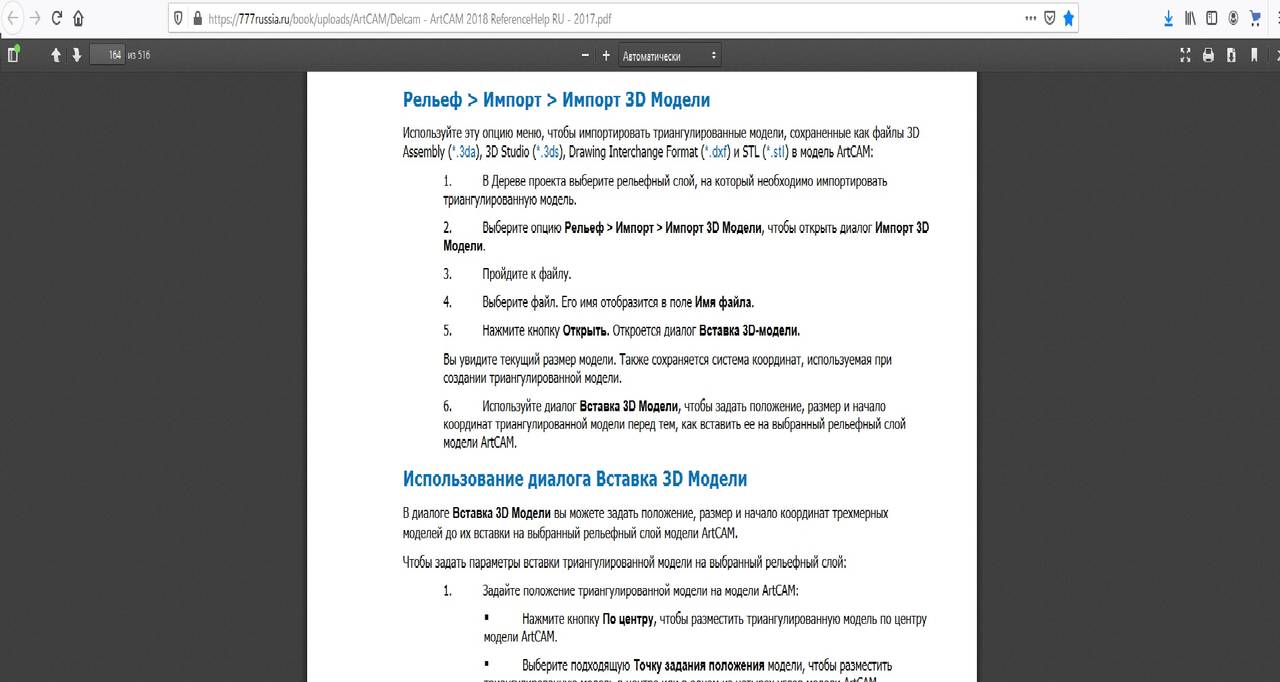

https://777russia.ru/book/uploads/ArtCAM/Delcam - ArtCAM 2009 Pro UserGuide RU - 2008.pdf стр.182

0

715

Здесь я в курсе..
В области красного квадрата автоматически ставится значение ,вместо "0" высота БП ,переправляю,а когда забываю то правлю в блокноте,
бывает,что вспоминаю когда фреза поверху начинает работу
Что интересно -исходная остается от предыдущего проекта,даже когда меняю заготовку

Отредактировано облако (28-01-2020 09:33:28)

0

716

Добрый день. Подскажите пожалуйста, как переставить зеленую точку, в нижний левый угол. Получается фрезер начинает резать от нее и тратится лишнее время на переходы. Спасибоhttps://i.imgur.com/P7vEX13m.jpg

0

717

Ivantem написал(а):

зеленую точку

редактор узлов ,тык Пкм,вставить начальный узел

0

718

Ivantem написал(а):

Добрый день. Подскажите пожалуйста, как переставить зеленую точку, в нижний левый угол. Получается фрезер начинает резать от нее и тратится лишнее время на переходы. Спасибо

Зеленая точка - это начальная точка

0

719

Ivantem написал(а):

в нижний левый угол.

можна разрезать в левом нижнем угле сам вектор, а затем соединить, в этом месте и будет у Вас начало.

0

720

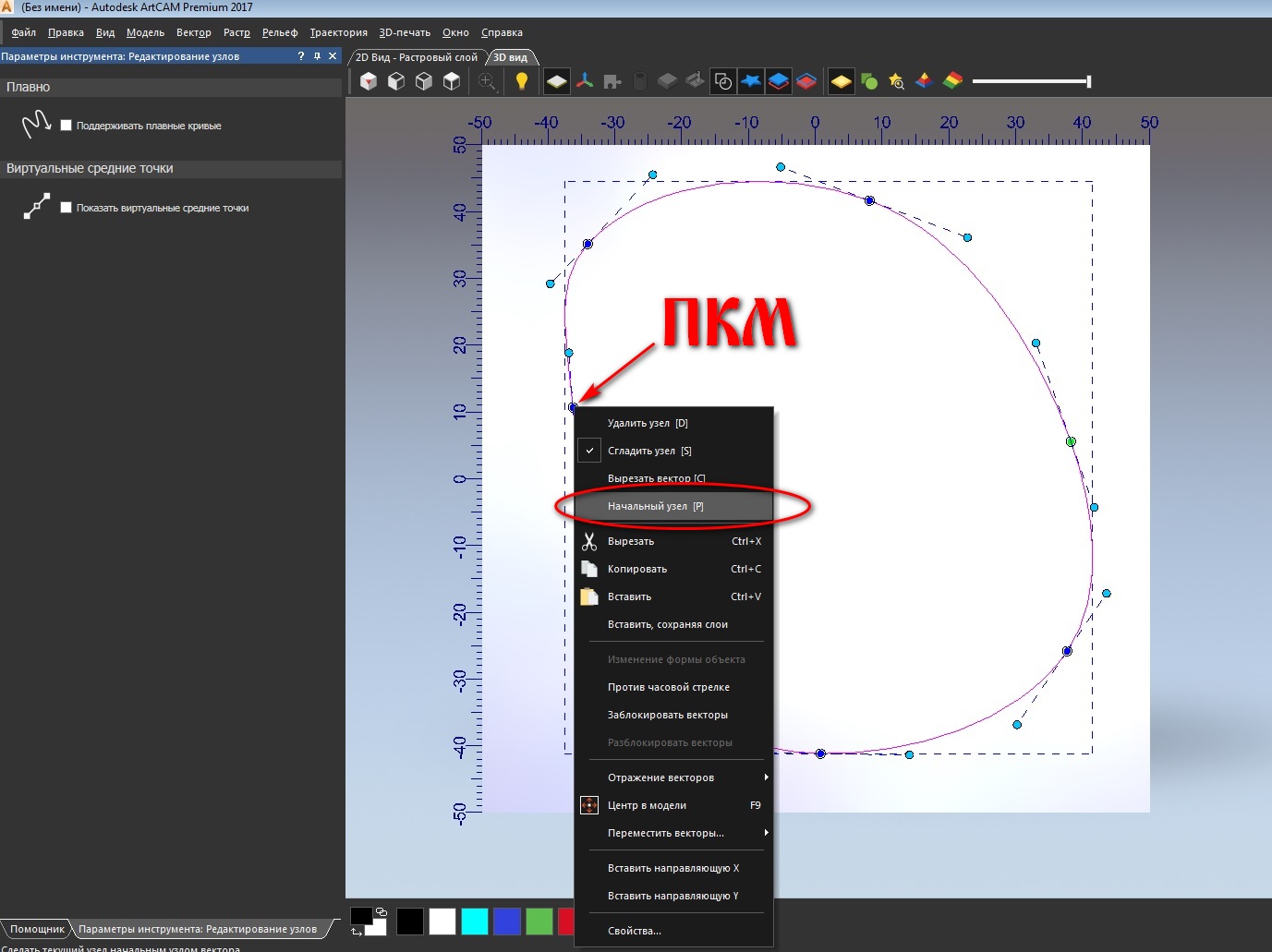

Вот
http://forumuploads.ru/uploads/0009/00/75/3493/t16564.jpg

0

721

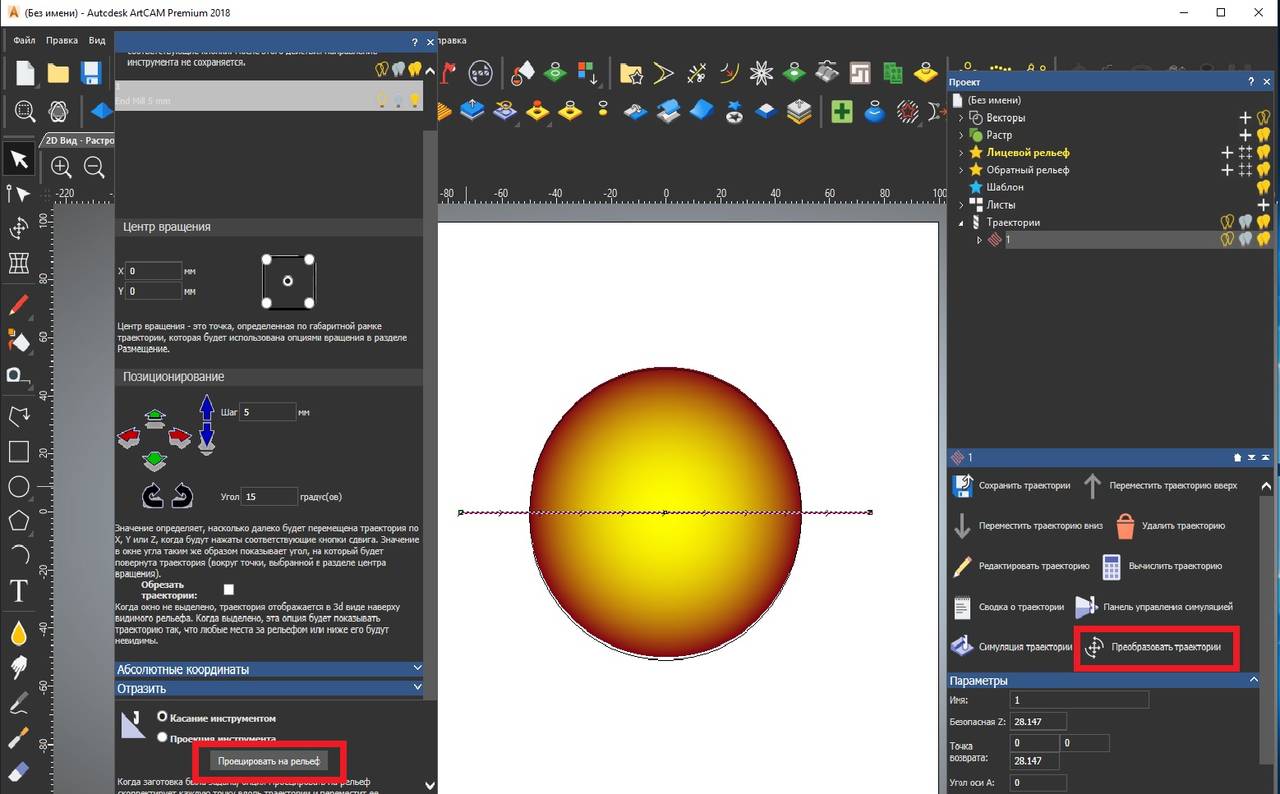

Еще вариант:
https://i.imgur.com/gziih3Cm.jpg
Сделать траекторию, нажать на кнопку что на картинке. Предварительно кликнув на траекторию для выделения, стартовая точка станет двойной. Зеленой и черной. Зеленая начало, черная конец траектории. В таком режиме их можно двигать.

0

722

облако написал(а):

зеленую точку
редактор узлов ,тык Пкм,вставить начальный узел

Я делаю так:
Раскладка клавиатуры --английская.
Подвожу стрелку мыши на вектор и кликаю.Вектор выделился.
Нажимаю букву N.Теперь подвожу мышку к любой точке,кликаю(точка выделяется) и нажимаю букву Р.Теперь здесь начальная точка,её цвет теперь зелёный.
Так же перемещение начальной точки делается в программах от Vectric.

0

723

облако написал(а):

При составлении УП исходное положение по Z равно безопасному перемещению.
Что поменять в настройках ,что бы исходная была "0"?

Привязать ноль к поверхности заготовки (точнее - к верхней поверхности касательного прямоугольника выделения). Высоту безопасного перемещения при расчёте УП задать уже на нужном уровне (хоть даже на том же нулевом уровне, но полезно ли это для фрезы?) Обработка при этом пойдёт в минус от уровня. Для этого нажимаем: "Меню-Модель-Задать положение...", далее поставить точки в окошке типа "Центральный пиксел" (или аж задать всё в ручную -чем не вариант!), а в окошке по Zзадать высоту заготовки со знаком минус.

Ivantem написал(а):

Подскажите пожалуйста, как переставить зеленую точку, в нижний левый угол. Получается фрезер начинает резать от нее и тратится лишнее время на переходы.

Расчёт перемещений инструмента при обработке делает комп в УП в пределах выбранной стратегии. Ну, дойдёт фрезер до назначенной начальной точки, а далее УП в рамках заданной стратегии наделает таких переходов ровно столько же.
Для поправки данной проблемы: https://www.google.ru/search?newwindow=1&sxsrf=ACYBGNSvba66ykIlgMmC_rNtKmauHB-_tQ:1580220894379&source=hp&ei=3kEwXrOxFYyVk74PrY-UyAU&q=как уменьшить количество переходов фрезы в Арткаме&oq=как уменьшить количество переходов фрезы в Арткаме&gs_l=psy-ab.12...4980.28513..31145...1.0..0.298.4596.36j13j1......0....1..gws-wiz.......0i131j0j35i39j0i22i30j33i22i29i30j33i160._VLZhj2-U_I&ved=0ahUKEwizmMzIvabnAhWMysQBHa0HBVkQ4dUDCAo

0

724

В 2008 получается задать точку. А в 2018 не как не хочет, может галочки не там стоят в настройках?

0

725

adres написал(а):

далее поставить точки в окошке типа "Центральный пиксел"


Здесь не понял

Если можно на примере-
Допустим ,вчера вырезал квадрат .Толщина заготовки 10.В ручную устанавливаю значения в вкладке "траектории"-
1,Толщина заготовки-10
2, Ноль заготовки-по верху
3 ВБП-11
4 исходная- "0"
5 Точка возврата-,,,,(не всегда необходимо)
Сохраняю ПП для моего станка,скидываю на флешку ,режу.
Файл не сохраняю.
На следующий день необходимо сделать то же самое но толщина заготовки 20мм
запускаем Арт,рисуем квадрат,открываем "траектории"-"обработка по профилю",Первым делом идем в конец вкладки -"задание заготовки"
выставляем 20-"0" по верху( попутно глядим на окошки ,а там вчерашние значения(,,,???)
(садимся на мотоСикль едем в мастерскую ,если вырезать квадрат ,ладно,подводим в ручную ось "Z"к поверхности,а если необходимо на определенную глубину и, или перемычки едва-едва, садимся в мотоСикль едем за комп :angry: )
так выглядит код ,без исправлений,начало работы -центр заготовки,обнуляю координаты по всем осям ,ось Z подвожу вручную, на мониторе станка значения х0,у0,Z0

G92 X0 Y0 Z0
G90
G0 Z11.000
G0 X0.000 Y0.000 Z11.000
G0 X-26.414 Y-26.414 Z11.000
G1 X-26.414 Y-26.414 Z-2.000 F10.0 *(по идее здесь должно быть ...Z-13)
G2 X-27.000 Y-25.000 I1.414 J1.414 F1000.0
G1 X-27.000 Y25.000
G2 X-25.000 Y27.000 I2.000 J0.000
G1 X25.000 Y27.000
G2 X27.000 Y25.000 I0.000 J-2.000
G1 X27.000 Y-25.000
G2 X25.000 Y-27.000 I-2.000 J0.000
G1 X-25.000 Y-27.000
G2 X-26.414 Y-26.414 I-0.000 J2.000
G1 X-26.414 Y-26.414 Z-4.000 F10.0
G2 X-27.000 Y-25.000 I1.414 J1.414 F1000.0
G1 X-27.000 Y25.000
G2 X-25.000 Y27.000 I2.000 J0.000
G1 X25.000 Y27.000
G2 X27.000 Y25.000 I0.000 J-2.000
G1 X27.000 Y-25.000
G2 X25.000 Y-27.000 I-2.000 J0.000
G1 X-25.000 Y-27.000
G2 X-26.414 Y-26.414 I-0.000 J2.000
G1 X-26.414 Y-26.414 Z-6.000 F10.0
G2 X-27.000 Y-25.000 I1.414 J1.414 F1000.0
G1 X-27.000 Y25.000
G2 X-25.000 Y27.000 I2.000 J0.000
G1 X25.000 Y27.000
G2 X27.000 Y25.000 I0.000 J-2.000
G1 X27.000 Y-25.000
G2 X25.000 Y-27.000 I-2.000 J0.000
G1 X-25.000 Y-27.000
G2 X-26.414 Y-26.414 I-0.000 J2.000
G1 X-26.414 Y-26.414 Z-8.000 F10.0
G2 X-27.000 Y-25.000 I1.414 J1.414 F1000.0
G1 X-27.000 Y25.000
G2 X-25.000 Y27.000 I2.000 J0.000
G1 X25.000 Y27.000
G2 X27.000 Y25.000 I0.000 J-2.000
G1 X27.000 Y-25.000
G2 X25.000 Y-27.000 I-2.000 J0.000
G1 X-25.000 Y-27.000
G2 X-26.414 Y-26.414 I-0.000 J2.000
G1 X-26.414 Y-26.414 Z-10.000 F10.0
G2 X-27.000 Y-25.000 I1.414 J1.414 F1000.0
G1 X-27.000 Y25.000
G2 X-25.000 Y27.000 I2.000 J0.000
G1 X25.000 Y27.000
G2 X27.000 Y25.000 I0.000 J-2.000
G1 X27.000 Y-25.000
G2 X25.000 Y-27.000 I-2.000 J0.000
G1 X-25.000 Y-27.000
G2 X-26.414 Y-26.414 I-0.000 J2.000
G0 X-26.414 Y-26.414 Z11.000
G0 X0.000 Y0.000
G0 Z11.000
G0 X0.000 Y0.000 Z11.000

Отредактировано облако (29-01-2020 07:46:32)

0

726

Я писал вот про что:
https://i.imgur.com/l7OkGSmm.jpg
это про меню с "Центральным пикселем)
https://i.imgur.com/VsPYkT7m.jpg
а это - выбор режимов для обработки рельефа
Приведённые режимы - реальные  (виден даже кончик носа).
Чем такое удобно?  - Может быть применено к заготовке любой большей толщины, т.к. при калибровке выстановка идёт в привязке к лицевой поверхности. При этом можно даже учесть некоторую неровность заготовки с лицевой стороны, когда неровности будут в процессе работы срезаны. Так же можно аккуратно назначать такую обработку внутри вектора, когда проход по краю вектора будет идти на неполную глубину (дабы конусную фрезу не заломати).

Пишем по существу вопроса, а все ваши случаи с участием в ДТП и подробности кто кому и куда въехал неуместны в профильной теме. Модератор.

Отредактировано kartinka (29-01-2020 19:33:07)

0

727

облако написал(а):

выставляем 20-"0" по верху( попутно глядим на окошки ,а там вчерашние значения(,,,???)
(садимся на мотоСикль едем в мастерскую ,если вырезать квадрат ,ладно,подводим в ручную ось "Z"к поверхности,а если необходимо на определенную глубину и, или перемычки едва-едва, садимся в мотоСикль едем за комп  )
так выглядит код ,без исправлений,начало работы -центр заготовки,обнуляю координаты по всем осям ,ось Z подвожу вручную, на мониторе станка значения х0,у0,Z0

Код:
G92 X0 Y0 Z0
G90
G0 Z31.000
G0 X0.000 Y0.000 Z11.000
G0 X-26.414 Y-26.414 Z11.000
G1 X-26.414 Y-26.414 Z-2.000 F10.0 *(по идее здесь должно быть ...Z-13)
G2 X-27.000 Y-25.000 I1.414 J1.414 F1000.0
G1 X-27.000 Y25.000
G2 X-25.000 Y27.000 I2.000 J0.000
G1 X25.000 Y27.000
G2 X27.000 Y25.000 I0.000 J-2.000
G1 X27.000 Y-25.000
G2 X25.000 Y-27.000 I-2.000 J0.000
G1 X-25.000 Y-27.000
G2 X-26.414 Y-26.414 I-0.000 J2.000
G1 X-26.414 Y-26.414 Z-4.000 F10.0


если хочешь сразу Z-13 (и соответственно поломать фрезу) то надо разрешить в настройках фрезы глубину прохода 13мм и более, а сейчас в настройках стоит 2мм
по поводу "те же настройки" и выставление в "0" каждый раз - попробуй работать "от стола". Просто надо это указать при настройках заготовки. код соответственно будет такой:
G92 X0 Y0 Z0 (строчку в ПП я бы подправил - убрать x0y0z0)
G90
G0 Z31.000
G0 X0.000 Y0.000 Z31.000
G0 X-26.414 Y-26.414 Z31.000
G1 X-26.414 Y-26.414 Z18.000 F10.0
G2 X-27.000 Y-25.000 I1.414 J1.414 F1000.0
G1 X-27.000 Y25.000
...
G1 X-26.414 Y-26.414 Z16.000 F10.0

0

728

TATAPNH написал(а):

работать "от стола".

в смысле?
Настройки от предыдущей программы авт. сохраняются. Это так должно быть?
-Для чего это мне нужно- при резке фанеры ,подвожу вручную фрезу до касания заготовки напр.толщина фанеры 6мм (фанера "играет" от0,3 до 0,5мм),обнуляю ось Z.C  этого
"нуля" будет идти отсчет,в данном случае по -2мм, окончательная глубина  установлена 6,5 .Повторюсь-если не исправил "исходное положение (равное безопасному почему то)то отсчет идет от базопасной по -2

0

729

облако написал(а):

Это так должно быть?

не уверен что это разумно

облако написал(а):

-Для чего это мне нужно- при резке фанеры ,подвожу вручную фрезу до касания заготовки напр.толщина фанеры 6мм (фанера "играет" от0,3 до 0,5мм),обнуляю ось Z

"от стола" - это когда низ любой заготовки "0" - то есть обычно жертвенная поверхность в которую можно чутка войти фрезой.
в твоём случае ты "где-то" выйдешь от верха толи на 6,5 толи, на 6мм в заготовку - то есть "недопил" возможен.
в моём всегда будет прорезано -просто первый проход будет неощутимо для фрезы "играть" по заглублению.

облако написал(а):

(равное безопасному почему то)то отсчет идет от базопасной по -2

тут надо разбираться. (судя по УП там всё в порядке)
должно по безопасной делать переходы, а потом "нырять" до начального прохода -2мм от правильно установленной толщины.

0

730

облако написал(а):

Настройки от предыдущей программы авт. сохраняются. Это так должно быть?

Арткам помнит настройки предыдущей траектории пока модель открыта. У меня так

0

731

На днях наткнулся на видео: https://www.youtube.com/watch?v=yjwAfSs3cuQ в нем с 2:54 показана траектория движения по спирали. Решил повторить и ничего не получилось. Видимо начал тупеть уже... То же самое можно сделать и в вектрике. Писал автору видео, но он молчит.
Может кто сталкивался с этим и знает какая стратегия обработки применялась? Только одна просьба, не нужно предположений, я уже перепробовал все до чего смог додуматься...

0

732

130467 написал(а):

Может кто сталкивался с этим и знает какая стратегия обработки применялась?

Не сталкивался, но идея есть. С поворотной осью все просто, но надо каждый раз менять заготовку, поэтому вот...

Отредактировано vasa29 (17-02-2020 17:02:54)

+1

733

Обработка  снаружи вектора, наклонное врезание, Т- образная фреза.
Шаг подбирается опытным путем.

+1

734

vasa29 написал(а):

но идея есть

Подвела привычка к 2008 каму. В 2017 я даже не посмотрел что есть врезание по спирали....

0

735

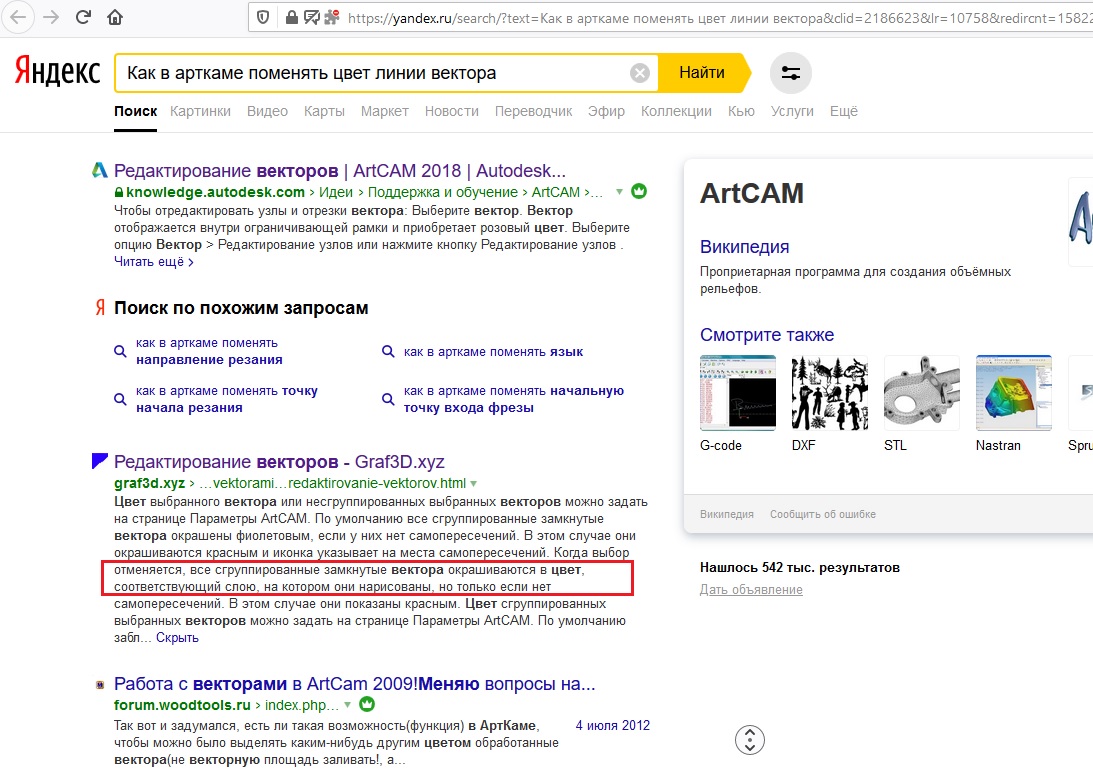

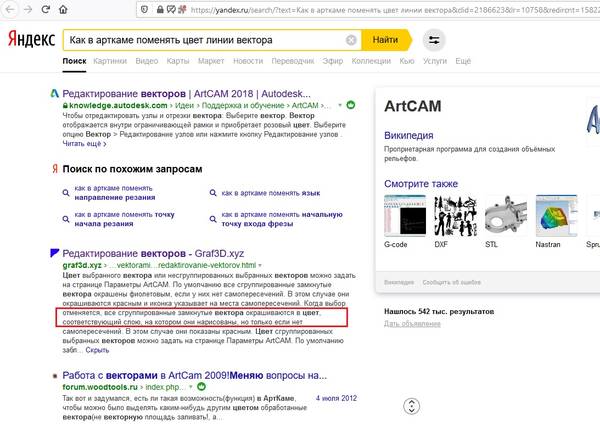

Как в арткаме поменять цвет линии вектора

0

736

http://forumuploads.ru/uploads/0009/00/75/12110/t73506.jpg

+1

737

Благодарю, думал есть другой способ а-ля Corel Draw, но нет так нет. PowerShape & PowerMill - я иду учить Вас.

0

738

Народ помогите пожалуйста,поступил большой заказ и мне нужно обрезать только кусочек детали (закруглять край),Проблема в чём ,я выделяю вектор (не замкнутый кусочек)и в 2д обработке фреза движеться по траектори и все ок! НО я хотела бы что бы станок при каждом проходе не возвращался в начальную точку вектора ,а срезал змейкой по z .Придумала ,взяла сделала много уп с разными направлениями реза и соеденила в один .Только фриза подымаеться на высоту безопасности при начале каждого прохода.
КАК СДЕЛАТЬ ЧТО БЫ ФРИЗА РЕЗАЛА НЕ ПОДЫМАЯСЬ??????????????

0

739

KATY BRA написал(а):

ЧТО БЫ ФРИЗА РЕЗАЛА НЕ ПОДЫМАЯСЬ?

Не совем понятно что Вам нужно.Если просто не поднимать фрезу,то откройте УП текстовым редактором,в любом месте выделите строку где прописан подъем фрезы.скопируйте.Зайдите в опцию редактировать -- заменить---вставьте скопированное .в нижнее окно ничего не вносите.И нажмите заменить все.
фреза больше не поднимется.
Опишите шире что Вы ищете,схема,рисунок тоже лучше объяснят.

0

740

appo написал(а):

откройте УП текстовым редактором...И нажмите заменить все.


очень рискованно при "неумении" - можно "убить" нужные подъёмы -  в итоге испорченная заготовка и поломанная фреза
лучше контролировать в CIMCO или NC Corrector

KATY BRA написал(а):

Только фриза подымаеться на высоту безопасности при начале каждого прохода.
КАК СДЕЛАТЬ ЧТО БЫ ФРИЗА РЕЗАЛА НЕ ПОДЫМАЯСЬ??????????????


освоить для таких простых задач DeskProto - там режет в обе стороны без подъёма

+1

741

KATY BRA
  Aspire - стратегия flutting toolpath , работает как раз как Вы хотите .

0

742

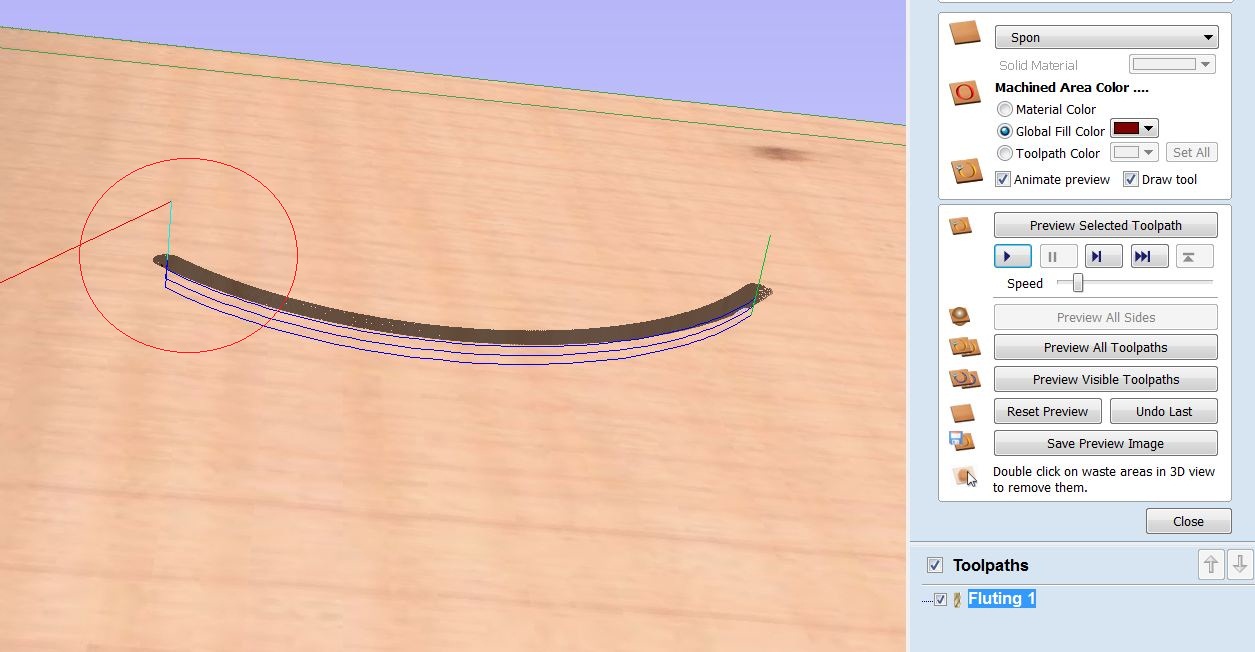

Abarmot написал(а):

стратегия flutting toolpath


там всё-равно "скачет" вверх после туда-сюда  :stupor:

http://forumuploads.ru/uploads/0009/00/75/34284/t88268.jpg

Отредактировано TATAPNH (24-02-2020 11:08:29)

0

743

TATAPNH
  В каком месте поднимается после туда-сюда , когда траекторию полностью отработал ? Если я правильно понял вопрос ,то нужно чтобы резку не замкнутой 2Д траектории станок делал без холостых перемещений в несколько проходов , вот те же яйца только в профиль  с 14.30

+2

744

+3

745

Abarmot написал(а):

вот те же яйца только в профиль


при выходе в "0" и шаге (почему-то не меньше 4,94) Ваша стратегия работает, но на не балясинах - у меня не получилось "не скакать" вверх

комрад Vasa29 нас "сделал"  :cool:
в копилку столь "элементарный" способ

0

746

Решила ,приготовила 2 уп одна в попутке другая в в встречке ,соединила в одну ,а потом руцями в редакторе текста поудаляла подьемы холостые и готово!!!!

+1

747

Здравствуйте, уважаемые форумчане.

На просторах интернета нашел вот такую модель. Автора не знаю.
Хотелось бы ее воплотить в дереве.
Но там слева внизу присутствует цифра "25", которая мне не нужна.
В арткаме я не силен. И сам попроавить не смогу.
Пробовал открыть в 3ДМаксе2015, но он подвисает. Файл весит 250 Мб.

Кто возьмется это исправить. Пишите в личку.

С уважением...

https://i.imgur.com/zaXc8Qfm.jpg

0

748

+4

749

Подскажите пожалуйста, со старым арткамом при сохранении уп и дальнейшем запуске на мач3, работало отлично, после перестановки виндовс, и скачке арткама по новее 2018, после создания уп и при запуске её в мач3, полуфабрикат который нужно вырезать на фанере он по отношению стола в окошке визуализации находится за пределами поля, и когда даже вручную пытаешься ося подвигать они от заготовки двигаются а не на неё, пытался при создании модели менять нуль, бесполезно

0

750

Blastervii88 написал(а):

по отношению стола в окошке визуализации находится за пределами поля


всё в порядке из ArtCam 2018 в Mach

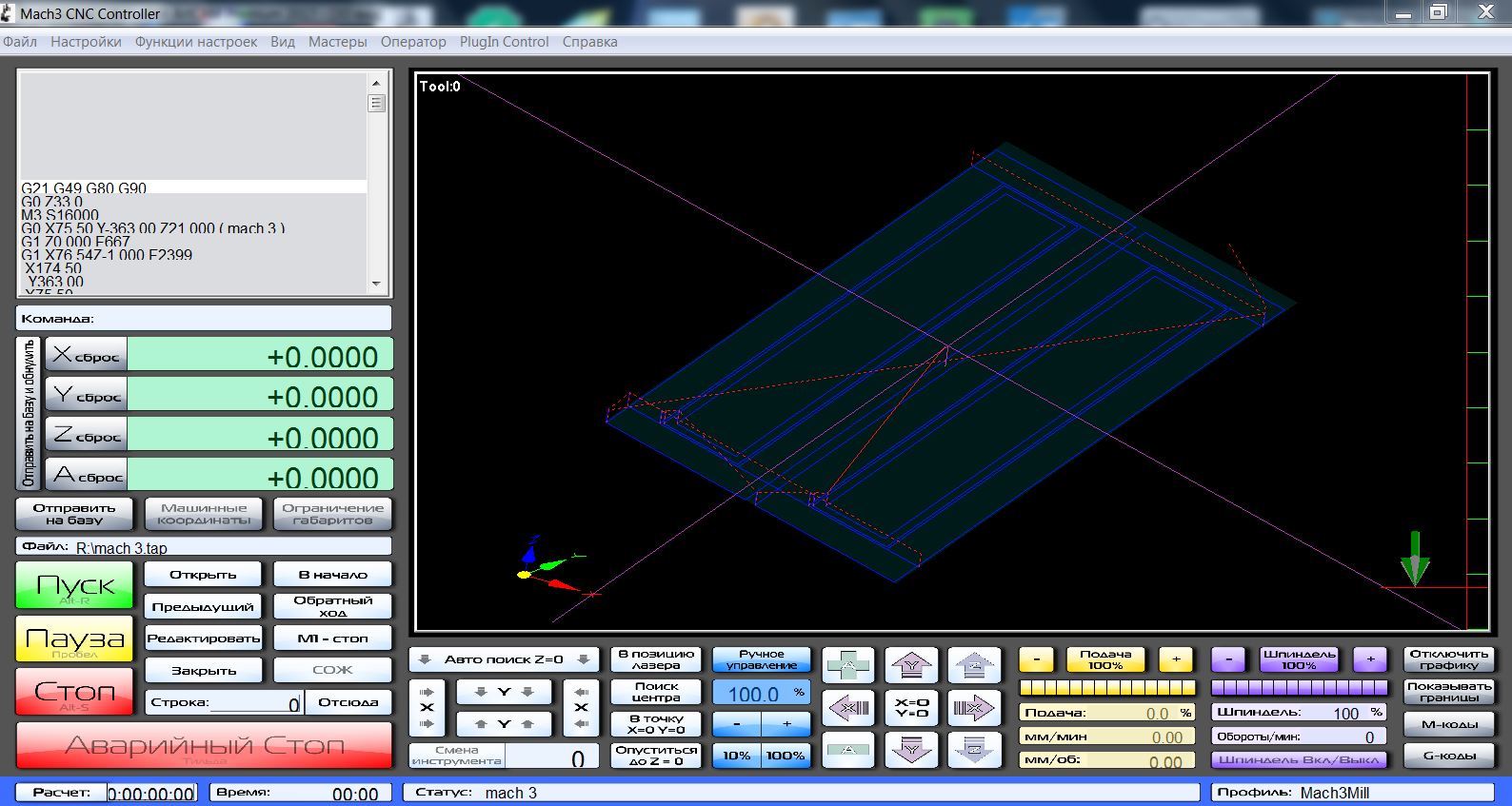

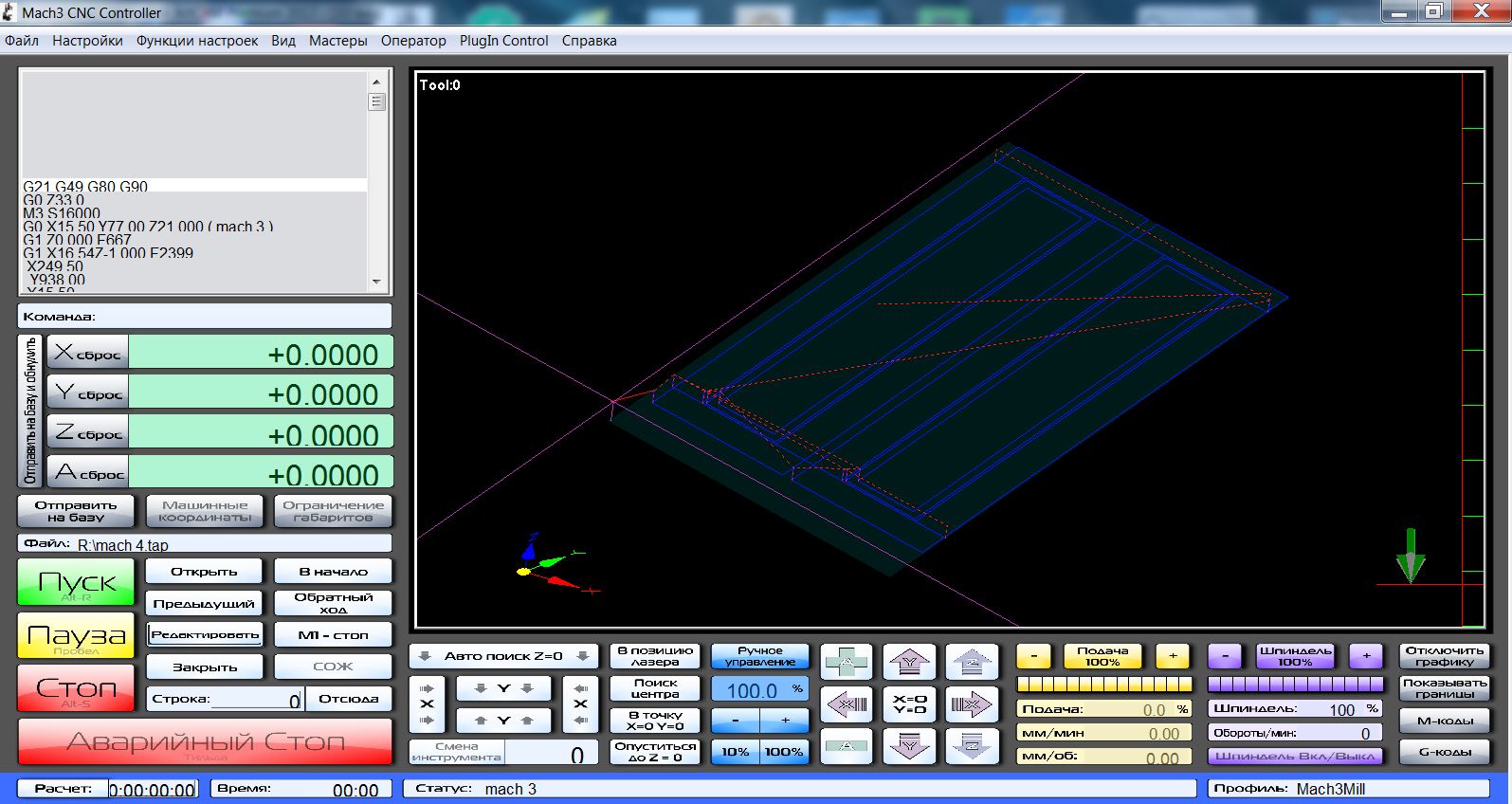

http://forumfiles.ru/uploads/0009/00/75/34284/t27148.jpg http://forumfiles.ru/uploads/0009/00/75/34284/t60518.jpg

0

751

Скажите в Артккаме 2011 или 2018 есть функция проекции вектора на рельеф? не могу найти. https://i.imgur.com/3mocZvnm.jpg

0

752

http://forumfiles.ru/uploads/0009/00/75/12110/t71857.jpg

+1

753

vasa29 написал(а):

Спасибо, нашел.

0

754

ЗДРАВИЯ ВСЕМ УЧАСТНИКАМ ФОРУМА.

НОВЕНЬКИЙ В ЭТОМ ДЕЛЕ ( В СМЫСЛЕ В ЧПУ ), ОТ СЛОВА СОВСЕМ "НОЛЬ". ВСЁ ДЕЛАЛ ПО - СТАРИНКЕ...РУКАМИ
НО В НАШ ВЕК НЫНЕШНИЙ, СТАРАЮСЬ ИДТИ В НОГУ СО ВРЕМЕНЕМ,  ЗАСИМ ПОДДАВШИСЬ ВЕЯНИЮ БЫЛ ПРИОБРЕТЁН МНОЮ СТАНОК ЧПУ ФРЕЗЕРНЫЙ С ПОВОРОТНОЙ ГОЛОВОЙ ( 4 ОСЬ ВРОДЕ НАЗЫВАЕТСЯ )
К ЧЕМУ Я ВЕДУ..АРТКАМ 2018 НА КОМП ПОСТАВИЛ, МАЧ3 СТОИТ.
В АРТКАМЕ ПЫТАЮСЬ ЧТО-ТО СДЕЛАТЬ, НО ПОКА НИЧЕГО НЕ ПОЛУЧАЕТСЯ. ЗАТО ЗНАЮ, ЧТО АРТКАМ СОХРАНЯЕТ ФАЙЛЫ В art  А СТАНОК ЧИТАЕТ ТОЛЬКО tap, ЗАСИМ ВОПРОС КАМРАДЫ, КАК МНЕ ПРЕОБРАЗОВАТЬ ФАЙЛЫ АРТКАМА В ФАЙЛЫ "ТАПОК" ДЛЯ СТАНКА?
+300 К КАРМЕ СТРАЖДУЩИМ)))

Пишем нормально без капслока, здесь у всех со зрением нормально. На первый раз ограничусь предупреждением,потом бан навсегда. Модератор.

Отредактировано kartinka (12-03-2020 19:40:38)

0

755


Смотреть с  12:15

0

756

vasa29 написал(а):

Смотреть с  12:15

Это мне?

0

757

vasa29 написал(а):

Смотреть с  12:15

благодарствую. Попробую. Хотя в АРТкам 2018 не нашёл УП...поищу внимательнее. Ещё раз благодарю

0

758

САНЫЧ - САН написал(а):

Хотя в АРТкам 2018 не нашёл УП

В аркаме УП не присутствует как функция или кнопка, т.к. сам Арткам ГЕНЕРИРУЕТ (рассчитывает) УП, которую для дальнейшего использования нужно сохранить Вам самому в виде файла для Вашего станка и управляющей ЧПУ-станком.
Смелее читайте руководство и смотрите обучающие видео с ютьюб по этой теме!

0

759

adres написал(а):

В аркаме УП не присутствует как функция или кнопка, т.к. сам Арткам ГЕНЕРИРУЕТ (рассчитывает) УП, которую для дальнейшего использования нужно сохранить Вам самому в виде файла для Вашего станка и управляющей ЧПУ-станком.
Смелее читайте руководство и смотрите обучающие видео с ютьюб по этой теме!

Благодарю за дельный совет. Вчера - таки нашёл заветную кнопку. Всё прекрасно. Ещё раз благодарствую

0

760

САНЫЧ - САН написал(а):

Хотя в АРТкам 2018 не нашёл УП


adres написал(а):

В аркаме УП не присутствует как функция или кнопка,


вероятно он искал именно пункт меню, который в 2008 как "УП" был

теперь он "Траектория"  :D

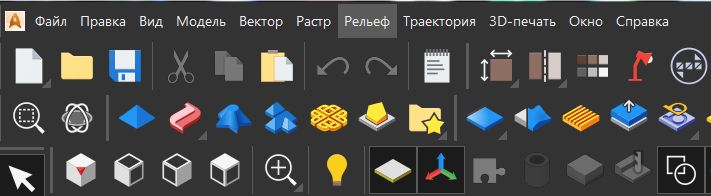

http://forumfiles.ru/uploads/0009/00/75/34284/t31185.jpg

а еще можно переключить на "2008й вид", тогда много вещей долго искать не придётся

"Окно-Компоновка-Классическая"  :smoke:

0

761

TATAPNH написал(а):

вероятно он искал именно пункт меню, который в 2008 как "УП" был

теперь он "Траектория"

а еще можно переключить на "2008й вид", тогда много вещей долго искать не придётся

"Окно-Компоновка-Классическая"


Так и есть, я долго вглядывался в меню, в поисках кнопки УП!)))))

0

762

РЕБЯТ, ОПЯТЬ я....
Слухайте, человек предложил фройзером моим по люминию сделать матрицу для заливки силиконовых воблеров.
Файл в sti, арткам не видит яго...от слова "вообще"...может конвертер какой-то ёсть?
Читаем личку внмательно.

Отредактировано kartinka (14-03-2020 14:27:45)

0

763

САНЫЧ - САН написал(а):

Файл в sti


Арткам его видит шикарно,создаёте модель(задать размеры)потом импорт 3д модели.

0

764


А Вы Справочное руководство по Арткам 2018 читать не пробовали?
http://forumfiles.ru/uploads/0009/00/75/12110/t10963.jpg

0

765

vasa29 написал(а):

А Вы Справочное руководство по Арткам 2018 читать не пробовали?

Благодарствую...но у меня не получается...что-то не так делаю может?

Может имеет смысл скинуть сюда файлы? вдруг кривые или ещё что-то...

0

766

vasa29 написал(а):

А Вы Справочное руководство по Арткам 2018 читать не пробовали?


Честно признаюсь, я его даже не видел...Я ж говорю - я в ЧПУ полный ноль.

Только станок есть и программы скачал и всё

0

767

САНЫЧ - САН написал(а):

Я ж говорю - я в ЧПУ полный ноль.
Только станок есть и программы скачал и всё

Продайте станок и не взрывайте людям голову.
Либо, откройте ютуб и учите уроки.

0

768

Ghost-51 написал(а):

Продайте станок и не взрывайте людям голову.
Либо, откройте ютуб и учите уроки.

Странно, я думал тут форум для обсуждений вопросов связанных с ЧПУ и АРТКАМом в частности...а так-то получается ответы на все вопросы для новичков прост....продать станок и всё забыть.
Вот оно как!
Спасибо за подсказку, учту ваше пожелание...

0

769

САНЫЧ - САН написал(а):

Странно, я думал тут форум для обсуждений вопросов связанных с ЧПУ и АРТКАМом в частности...а так-то получается ответы на все вопросы для новичков прост....продать станок и всё забыть.
Вот оно как!
Спасибо за подсказку, учту ваше пожелание...

А перед тем как станок покупать, видимо вы были пьяны и форумы не читали.
Думали все на шару прокатит?
Это не оскорбление, как вы покупали станок и думали на нем работать и зарабатывать(без понимания)?

Лично мне, до лампады, ваши + или -, пишу как есть, без утайки.
Могу и вам "лайков" на каждый пост наставить.
Главное, чтоб вы мысль поняли.

Отредактировано Ghost-51 (14-03-2020 19:07:12)

0

770

Ghost-51 написал(а):

А перед тем как станок покупать, видимо вы были пьяны и форумы не читали.
Думали все на шару прокатит?
Это не оскорбление, как вы покупали станок и думали на нем работать и зарабатывать(без понимания)?

Лично мне, до лампады, ваши + или -, пишу как есть, без утайки.
Могу и вам "лайков" на каждый пост наставить.
Главное, чтоб вы мысль поняли.

Отредактировано Ghost-51 (Сегодня 16:07:12)

я не собираюсь на нём зарабатывать, успокойтесь

0

771

САНЫЧ - САН написал(а):

я не собираюсь на нём зарабатывать

Вот это правильно. Зачем что то читать и разбираться, есть же форум, пусть объясняют, а иначе зачем они там сидят.
Ваши вопросы даже не элементарны. они примитивны, ответ на любой из них в сети можно найти сразу, в любой форме, хочешь буквами, хочешь видео.
Дальше будет чуть сложнее и для 4 осевого станка арткам не очень подходит.
Успехов.

0

772

САНЫЧ - САН написал(а):

я не собираюсь на нём зарабатывать, успокойтесь

Дело в понимании процесса, а не в количестве пиастров.
Когда вы научитесь отличать зерна от плевел, тогда поймете.
(ссылка на сторонний ресурс удалена,администрация форума)
Может стоит включить воображение\друое измерение?
Если вы этого не поймете, никто вам не сможет этого вбить в башку(как это делается).

0

773

САНЫЧ - САН написал(а):

я не собираюсь на нём зарабатывать, успокойтесь

Переиначу популярное выражение: Способным можешь и не быть, но терпеливым быть обязан - глубин кой-как не покорить, коль к знаньям должен быть привязан!!!
Почему слова про зарабатывать и являются не оскорблением, а неким мерилом упорства и работы, в том числе и над собой.
Вопросы у Вас действительно "лихие", но такие, что требуют принципиально Вашего упорства, расторопности, развития и роста. Но это не значит, что у Вас по изучении не возникнет дополнительных реальных затруднений, где Вам и потребуется помощь форума и форумчан. При этом не думайте, что Ваши вопросы никто себе не задавал и что на форуме уже нет на них ответов - очень вероятно обратное, что ответы уже есть и их просто надо найти.
Ну, и кто кроме Вас самого это должен сделать?
Посему пожелания: "Не Боги горшки обжигают" и "Дорогу осилит лишь идущий по ней"
В общем " Без труда не выловить рыбку из пруда"!

+1

774

Я вас всех понял. Благодарю

0

775

Добрый всем вечер. Понимаю , что выходной перед рабочей неделей. Но 2-й день немогу понять. Установил 2018 камыч и не получается составить траекторию (обработка элементов)- векторный текст с проекцией на неровную поверхность. Проблема в том , что на всю глубину-создаёт по средней линии ОК . А мне нужно разделить на 6 слоёв. Активирую по слоям и траектория уже не хочет идти по средней , делает только контур внутри векторов , не доходя до центра. Как решить ?

0

776

melkam написал(а):

делает только контур внутри векторов , не доходя до центра. Как решить ?

Попробуйте трансформация траектории проекция на рельеф.

0

777

vasa29 написал(а):

Попробуйте трансформация траектории проекция на рельеф.

Тоже самое. Программа проецировала , но на слои не разбивает

0

778

Вон оно чё. Раньше пользовался (выборка)и всё выбирало V-образной фрезой , а теперь он толкает на (только профиль)

0

779

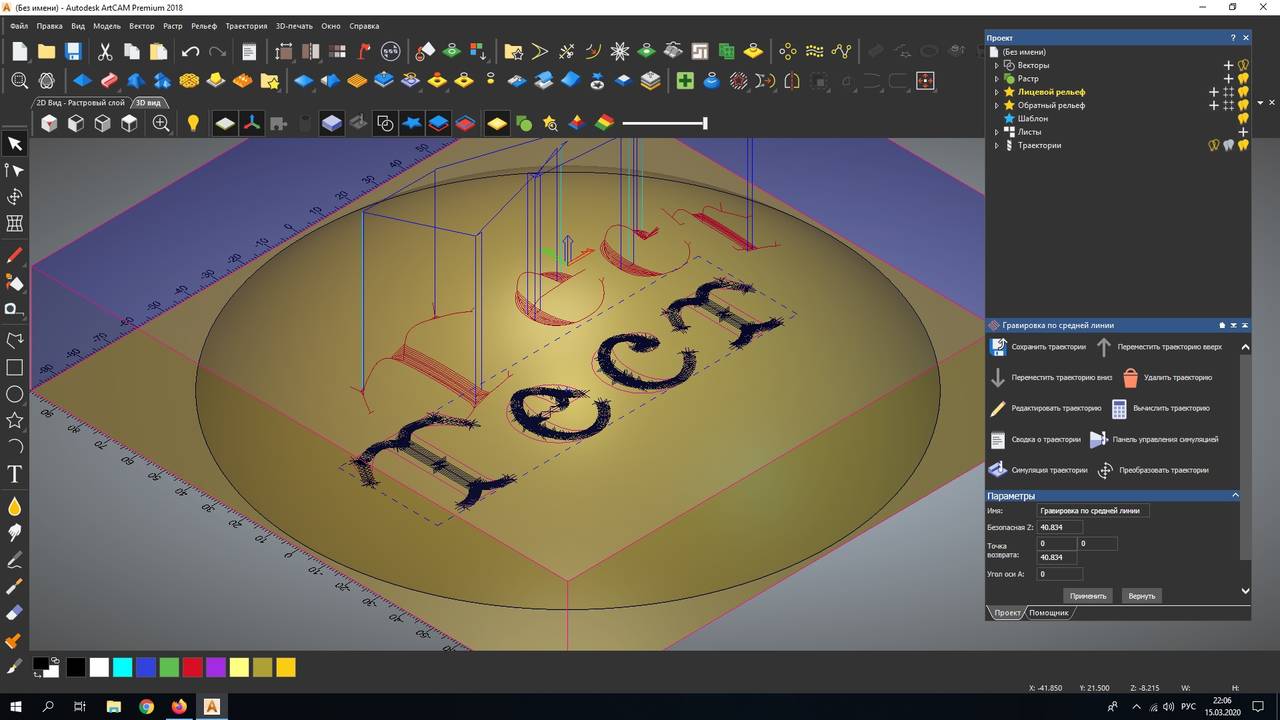

Чудны дела твои Господи.

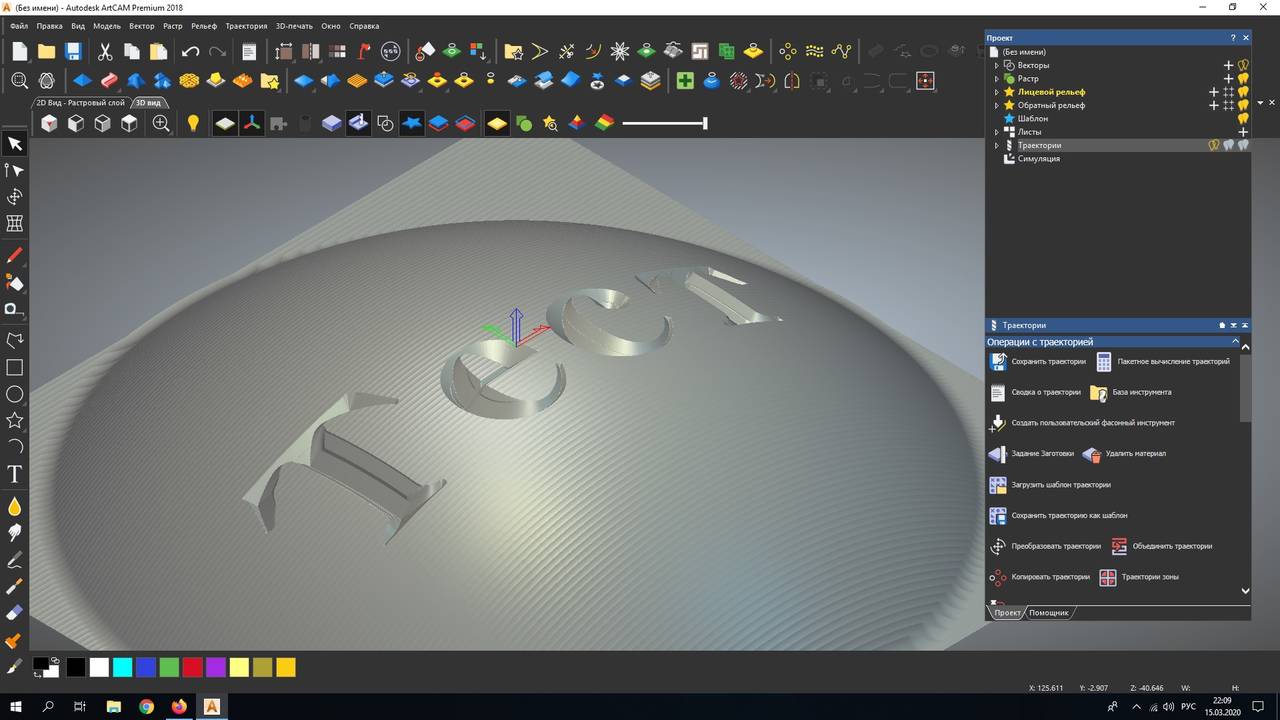

http://forumfiles.ru/uploads/0009/00/75/12110/t91168.jpg
http://forumfiles.ru/uploads/0009/00/75/12110/t43077.jpg

0

780

Именно это вчера и нашел. То что нужно. Спасибо. Просто в старых версиях пользовался траекторией (обработка элементов), А новая 2018 сделала всё универсальнее.

0

781

После некоторого перерыва решил вернуться к ЧПУ обработке, но, как оказалось напрочь забыл некоторые моменты. Поэтому задам вопрос , который уже задавал на форуме (повторенье - мать учения)

...Проблема:
Создаю модель 20х94,25. Вытягиваю по двум направляющим трапецевидный в сечении рельеф высотой 2 мм.
Далее этот рельеф сворачиваю в кольцо (Rotary Relief). При длине модели в 94,25 мм радиус колечка будет 15 мм.
https://i.imgur.com/LCO94gbm.jpg
После чего пытаюсь создать УП для этого кольца. Обработка по всему рельефу. Заготовка 15мм (радиус кольца)+2 мм (толщина рельефа).

https://i.imgur.com/mQAg15hm.jpg

Терплю фиаско – на ЗD виде видно что фреза ведёт обработку внутри кольца, там где она обрабатывать не должна. Пробовал указывать разную толщину материала, пробовал «ноль заготовки» ставить вверху и внизу –ничо не получается. Чо я делаю не так?

https://i.imgur.com/9z9tQ2Ym.jpg

0

782

Если внутри не будет выборки, есть 2а варианта
1 поднять рельеф внутри кольца до верхней точки
2 ограничить площадь обработки векторами (снаружи и внутри)

0

783

Плюсом стратегия обработки по спирали в пределах этих векторов, и которые можно получить как "Построение границ".

0

784

АЛМАОС написал(а):

Чо я делаю не так?

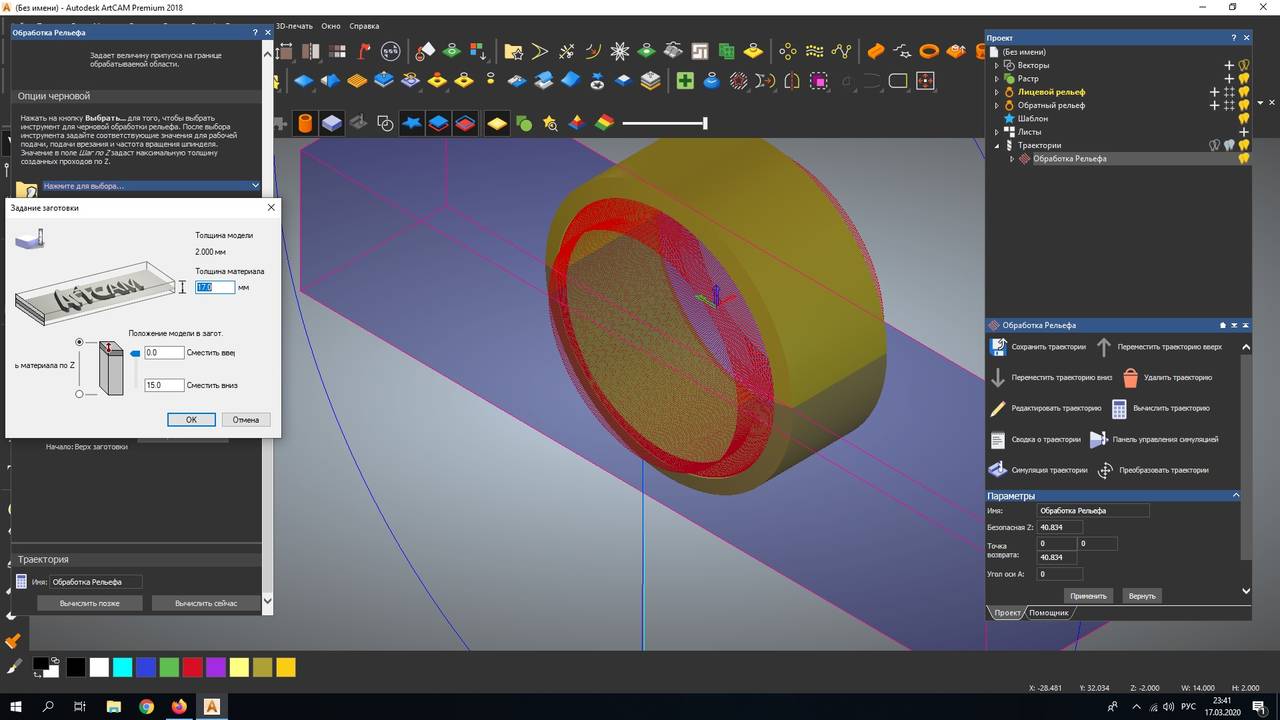

http://forumfiles.ru/uploads/0009/00/75/12110/t94364.jpg

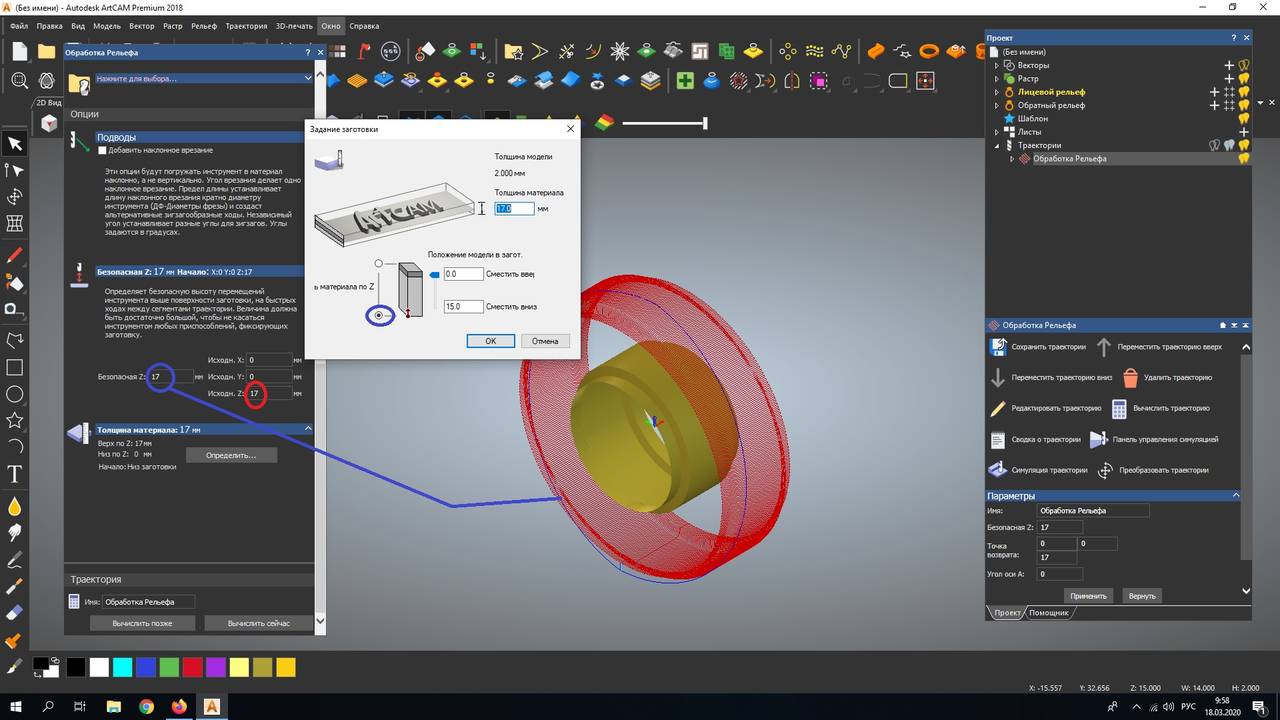

http://forumfiles.ru/uploads/0009/00/75/12110/t91873.jpg

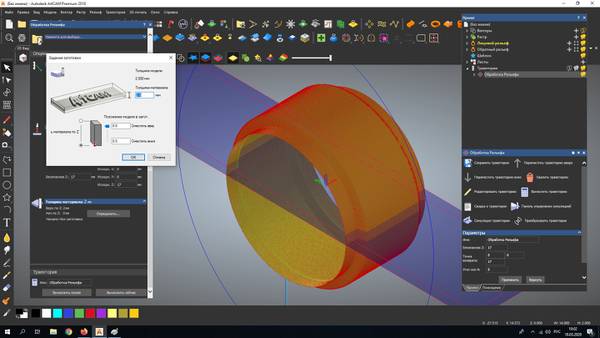

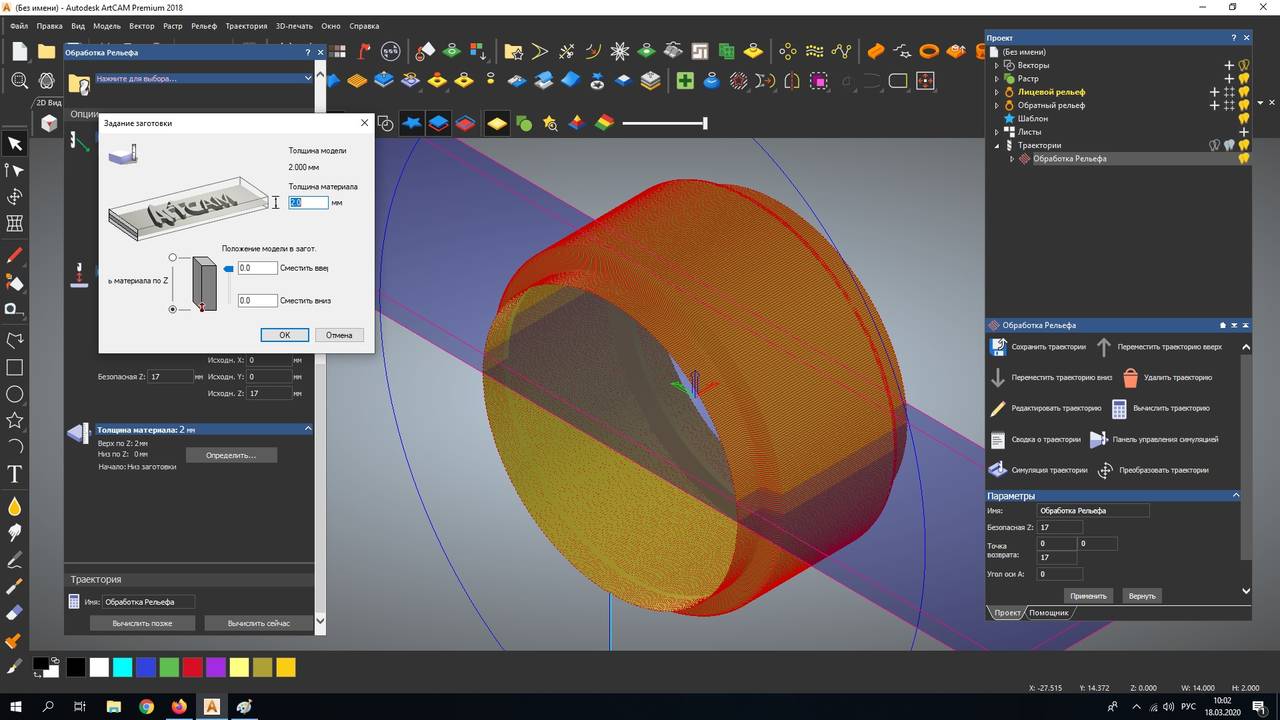

http://forumfiles.ru/uploads/0009/00/75/12110/t89572.jpg
Вы создали развертку и УП для нее.
Подменили ось и обработали (станок же не знает, что подменили ось).
И еще мне проще создавать развертку шириной в один оборот оси, тогда диаметр будет зависеть от физической установки ноля по Z/
Вот пример Ссылка С 1:03 мин.

+1

785

Как в арткаме сделать такую седюльку для стулаhttps://i.imgur.com/u5CMoYOm.jpg

0

786

Можно ли сделать быстрее?

0

787

vasa29 написал(а):

Можно ли сделать быстрее?

Иногда бывает можно, если первоначальная модель состоит из отдельных сеток. Тогда можно разбить модель на элементы и работать с каждым отдельно. Но это не в арткаме делается. Например, в повершейпе есть кнопка "разбить сетку". После применения модель распадается на отдельные листочки-цветочки.

Отредактировано belorez (16-04-2020 08:37:46)

0

788

Здравствуйте.
Подскажите в чем может быть дело?
Создаю в арткаме УП, обработка по профилю, глубина резки 4мм, толщина детали 16мм.
Выставляю ноль по поверности материала.
На станке также выставляю ноль по поверхности. Но при работе фреза прорезает деталь насквозь и даже глубже.
Случайно решил проверить на какую глубину уходит фреза. Сделал ноль на станке в двойную толщину детали. То есть не по поверхности, а на 16мм выше. И станок начал резать правильно. Фреза стала погружаться на заданые 4мм в деталь.
Если кто то знает в чем дело, дайте совет.
Кстати, при смене толщины детали в арткам, на станке никаких изменений не произошло. Резка выполнялась правильно толко при удвоенной высоте нуля.

0

789

Что в УП написано?
http://forumfiles.ru/uploads/0009/00/75/12110/t976990.jpg

0

790

Павел.Злат.
Прикольно, конечно, задат вопрос без деталей. Например: какой станок; используется ли автоматическая смена инстумента; Используете ли длину инструмента? В Вашем примере не слова об инструменте.

0

791

т,е "0" должен быть от заготовки ,а не от стола

Отредактировано облако (24-04-2020 09:44:43)

0

792

Ну, по-взрослому, ноль должен быть там, где его выгодно установить: над заготовкой, под заготовкой, внутри заготовки.
Относительно модели ноль можно установить по положению в пикселях по координатам, а они все могут быть как положительными, так и отрицательными

0

793

adres написал(а):

под заготовко

можно на примере?(когда это необходимо?)

0

794

облако написал(а):

когда это необходимо?


Когда заготовок больше одной и допуск по толщине оставляет желать лучшего.

+1

795

облако написал(а):

можно на примере?(когда это необходимо?)

Если на детали обрабатывается зона внутри вектора границы зоны обработки, то ноль может быть и ниже стола, т.к. саму обработку по УП мы запускаем исходя из положения обрабатываемой поверхности (рельефа). Это искусственный приём.
Когда встречается? При двухсторонней обработке, например, ноль модели может занимать внутреннее положения, а на одной из половинок оказаться ниже стола.

Отредактировано adres (24-04-2020 18:12:22)

+1

796

Доброго времени суток.
Как правильно сформировать УП для такой модели? 4-х осевое ЧПУ.
https://c.radikal.ru/c40/2004/c4/abed9b64fe62t.jpg

0

797

Loghir написал(а):

4-х осевое ЧПУ.

в Арткаме на 4осевое никак

на подменную ось - раскатать в плоскость при импортировании STL

Loghir написал(а):

Как правильно сформировать УП для такой модели?

Deskproto попроще
Rhino сложнее
PowerMill круто

Отредактировано TATAPNH (29-04-2020 23:05:29)

0

798

TATAPNH написал(а):

раскатать в плоскость при импортировании STL

Мне надо в Рино подготовить этот макет для формирования УП из Арткама.
Т.е. "раскатать" макет. Отсюда вопрос, как это сделать в Рино.
Rhino 2

0

799

Loghir написал(а):

для формирования УП из Арткама

его не надо раскатывать в Рино - можно сделать сразу в Арткам. читайте форум - я дал ссылку, там даже видео есть рулевое :cool:

в Рино можно сделать сразу УП на 3 или 4 оси, в зависимости от станка

0

800

Loghir
Простая модель. Если есть STL- разворачивается в арткаме, а если не имеется то отрисовать не сложно. Вот пара уроков от Смирнова.  Смотришь- пробуешь, не получается опять пробуешь. Там всё чётко разжёвано. Счастливого просмотра и удачи в освоении.
https://www.youtube.com/watch?v=vkhXo3wzMtQ
https://www.youtube.com/watch?v=x3qLyyKlNpE

0


Вы здесь » Форум клана ЧПУшников » Все по ArtCAM » Вопрос по Арткаму к специалистам 8
