Вставка вектора в 3D модель

Сообщений 1 страница 15 из 15

1

Добрый день всем.
У меня вопрос к профессионалам.
Опыт у меня небольшой, поэтому надеюсь на ответ.

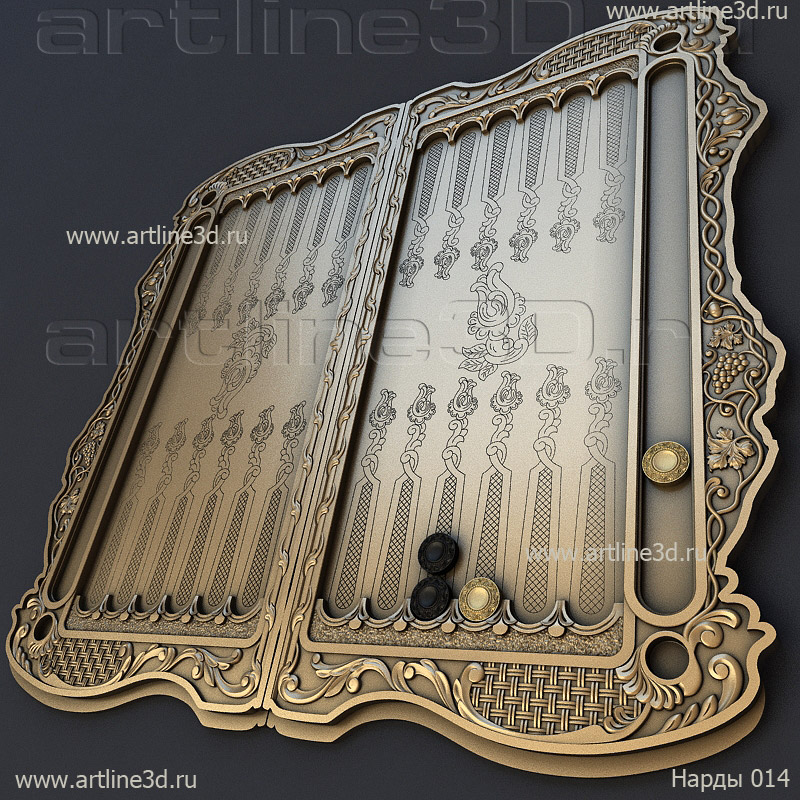

Решил вырезать нарды. Нашел интересный проект. Вот такой.
https://i.postimg.cc/g0qnZb7R/Nardi-014-16.jpg

он состоит из 2 частей - stl модель рельефа и гравировки внутри.
С stl все понятно, но не могу сообразить как сделать гравировку.

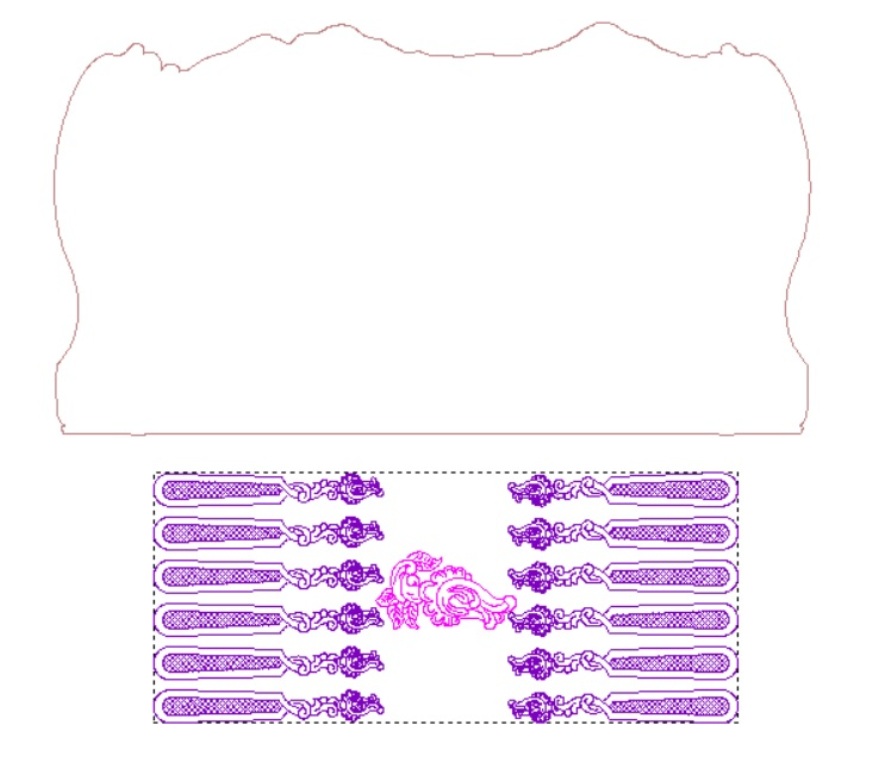

есть 2 файла dxf c векторным рисунком Выглядят вот так

https://i.postimg.cc/15sP8NQW/1.jpg

Мой вопрос - как после того как вырезан короб, совместить векторный рисунок так что бы не промазать.
Если кто нибудь даст направление где искать , буду благодарен

0

2

Все делается очень просто. Создаете рабочее поле нужного размера, помещаете файл STL по центру поля. После фрезеровки 3д помещаете по центру этого же поля векторный файл и гравируете по вектору. Главное здесь,чтобы нули по Х и У были одни и те же. На всякий случай при загрузке 3д модели дайте на виде 2д еще и векторную границу изделия.

0

3

Не судите строго за дилетантские вопросы, я пытаюсь разобраться сам, но не всегда получается.
Загружаю stl в арткам, и модель ложится горизонтально. Горизонтально мне не подходит, хочу развернуть вертикально, но не могу найти где это делается

https://i.postimg.cc/rFFMT8H0/2.jpg

0

4

vlad0001 написал(а):

хочу развернуть вертикально,

При вставке модели её можно крутить вокруг любой оси:https://i.imgur.com/5j9BFpem.jpg

0

5

Спасибо за помощь. Получилось все развернуть и собрать.

Начал делать уп.
Получается так.
Как с этим бороться?

https://i.postimg.cc/L6FLcKW1/3.jpg

0

6

vlad0001 написал(а):

Спасибо за помощь. Получилось все развернуть и собрать.

Начал делать уп.
Получается так.
Как с этим бороться?

Делать УП на фрезеровку вдоль вектора.

0

7

Делать уп как гравировку?
Я не могу найти фрезеровку вдоль вектора.
Если не трудно в двух словах как это делать

0

8

vlad0001 написал(а):

Если не трудно в двух словах как это делать

Вот например

+1

9

Ничего не получается. Все что можно перебрал, не работает.
Может кто то попробует написать уп под этот вектор и если получится расскажет что делать?
Я уже модель вырезал, а без этого не могу закончить.
Вот файл вектора
https://www.sendspace.com/file/crc3ad

0

10

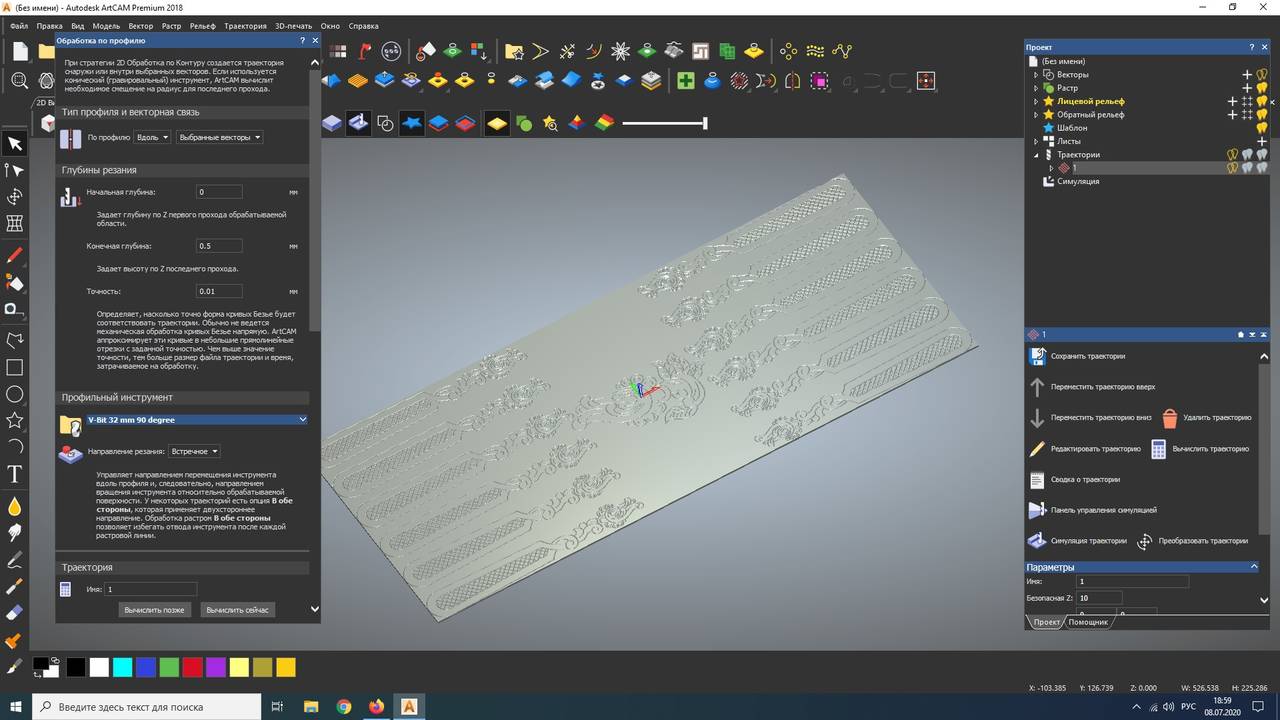

http://forumfiles.ru/uploads/0009/00/75/12110/t739124.jpg

+1

11

Наконец заработало. Благодарю за помощь

0

12

Есть еще один вопрос, опять по неопытности не знаю где это искать.
После импорта 3д модели появляется окно в котором задаются размеры и координаты модели.
Где я могу найти эти параметры в уже импортированной модели?
https://i.postimg.cc/wxChw4dF/0010.jpghost images

0

13

В этом окне задаётся ещё и положение импортируемой модели, которую можно развернуть под произвольным задаваемым углом. Это нужно для внедрения одной СТЛ модели в другую с задаваемыми совмещениями или рассовмещениями, т.е. "совместить и прилепить".
Показанное Вами окошко возникает во время импорта СТЛ модели, а не после импорта, как Вы написали. После импорта модель занимает то положение по углам и принимает те размеры, которые Вы зададите в приведённом окошке, изменить которые можно уже только реимпортом (хотя остаётся ещё возможность масштабирования).
Обратите внимание на то, что если снять галки в пунктах "связь XYZ", то размеры модели по соответствующей координате будут при импорте изменяться индивидуально (не в пропорциях с другими координатами), что весьма полезно при составлении новой модели модели из нескольких других. Для удобства немного сместите показанное Вами окошко импорта и следите за трансформациями импортируемой модели по нажатиям кнопки "Применить", а как найдёте (подберёте) нужные Вам размеры и положение, то нажимайте уже "Вставить".
Примерное наблюдение размеров уже импортированной модели можно видеть по линейкам и координатной сетке.

0

14

Спасибо за информацию, я многого не знал. Но мне это нужно по другой причине. Я вырезаю вышеописанную модель нард. Во время первого импорта , я изменил размер. Теперь мне нужно сделать вторую сторону заготовки а я не помню точный размер который я задал. Где это можно увидеть при условии, что сам проект у меня сохранен в арткам

0

15

Обведите Ваши нарды прямоугольником и посмотрите размеры прямоугольника.

0
