1101

TATAPNH
По двум направляющим что ли вытягиваете? Вроде как одной достаточно для подобного.

0

1102

detrin написал(а):

Вроде как одной достаточно

да, но долго центровать -а тут края вижу и режу

0

1103

Спасибо за регистрацию!
Если на Аспире 9.51 сверху поставить 10.514 версию, старая прога останется или новая установиться поверх?

ДА и еще, с подключенным интернетом 10.514 работает хорошо? никаких проблем не наблюдается? а то все сложнее становится пользоваться "народным" софтом, жадные производители цену опускать не хотят (хотя клиентов, обладающими на сегодня ЧПУ станками в сотни раз увеличилось.... и тенденция робототехники все увеличивается), но производители тоже не лыком шиты, они засовывают в софт шпионские модули, которые шлют на сервер IP и принтскрины... нет чтобы опускали цену хотя-бы пропорционально с увеличением клиентской базы, и софт за одну - пару сот зеленых можно было-бы и купить, а так... не справедливо, чпу дешевеет, кол-во увеличивается - а софт не дешевеет, и еше, дешёвый софт гиганты поглощают и дороже втюхивают...

У нас в этом году, мелкому предпринимателю предъявили счет через суд в 71000 евро за пользование Solidedge...

----------------------

Разработчик программного обеспечения, входящий в концерн Siemens Industry Software Inc., обвинил OÜ Kon**** во взломе и незаконном использовании их программного обеспечения и подал на компанию в суд. Харьюский уездный суд встал на сторону компании Siemens, которая потребовала от Kon**** более 70 000 евро

Компания, входящая в группу Siemens, производит для небольших предприятий CAD -программу Solid Edge ST9. Компания заявила, что их программы включают технические средства защиты, которые контролируют использование программы и позволяют идентифицировать тех, кто использует программное обеспечения без лицензии. В частности, использовался взломанный лицензионный файл, который распространяется на пиратских сайтах. Другими словами, речь идет о пиратской копии.

На основании имевшихся данных компания Siemens заявила, что в 2019 году предприятие Kon*** незаконно использовало программу 32 раза. Компания Siemens знала IP-адрес, с которого производились операции, и через Харьюский уездный суд потребовала сообщить данные владельца IP-адреса, которым оказался Kon***.

После этого Siemens Обратилась в Харьюский уездный суд, где потребовали прекращения использования программы и возмещения ущерба в размере 71 000 евро

https://rus.postimees.ee/7178259/siemen … piratstvom

0

1104

обнаружил "косячок" сильно взрывающий мозг
в 10й версии есть фича - если даже повернул объект то можно менять истинные размеры не поворачивая в "ноль" - 'в границах поворота'. НО!
https://i.imgur.com/hknXYpml.jpg
если менялся не размер детали, а сдвигались точки, то размер "плывёт" к "до сдвига"
https://i.imgur.com/tPIfNaHl.jpg https://i.imgur.com/7wpNj7Ul.jpg

Отредактировано TATAPNH (19-07-2021 16:30:03)

0

1105

они засовывают в софт шпионские модули, которые шлют на сервер IP и принтскрины

1. Скачал, установил, проверил.
2. Работаешь на другом компьютере, не выходящем в сеть. Или проблемы иметь два компьютера?

0

1106

ocean_surf написал(а):

1. Скачал, установил, проверил.
2. Работаешь на другом компьютере, не выходящем в сеть. Или проблемы иметь два компьютера?

ДА, наверное второй комп иметь - самое оптимальное.

0

1107

Fireman написал(а):

У нас в этом году, мелкому предпринимателю предъявили счет через суд в 71000 евро за пользование Solidedge...

Ну да, ну да, мелкий предприниматель с годовым оборотом 1,5млн евро. Тем более что фирма зарегистрирована в Евросоюзе, должна была понимать, чем закончится использование пиратского софта.

0

1108

Добрый день. Подскажите  Vectric Aspire 9.510 установил с ломиком . заработала на английском . забыл русификатор. поставил . больше не работает. сносил . устанавливал . не работает. в лекарстве написано можно запускать 1 раз. подскажите первый раз делал эту процедуру

0

1109

дмитрий66 написал(а):

Добрый день. Подскажите  Vectric Aspire 9.510 установил с ломиком . заработала на английском . забыл русификатор. поставил . больше не работает. сносил . устанавливал . не работает. в лекарстве написано можно запускать 1 раз. подскажите первый раз делал эту процедуру

Вопрос снимаю

0

1110

Здравствуйте . В версии 8.5 стоит постпроцессор DDCSV Arc (mm)(*.tap) как поставить в 10.5  Ещё  проблема как поставить мастеров и язык из шапки . В 10.5 не все переведено.

0

1111

дмитрий66 написал(а):

...  Ещё  проблема как поставить мастеров и язык из шапки . В 10.5 не все переведено.

Для начала скачать, мастера (брать в соответствии с версией иначе будут проблемы) распаковать и перенести  в соответствующую папку а русский сам установится куда надо....

:glasses:

Отредактировано karrde (28-07-2021 22:32:23)

+1

1112

язык установил . в какую папку установить мастера . постпроцессор DDCSV Arc (mm)(*.tap) как выдрать и в какую папку воткнуть  подскажите пожалуйста.

0

1113

дмитрий66 написал(а):

язык установил . в какую папку установить мастера . постпроцессор DDCSV Arc (mm)(*.tap) как выдрать и в какую папку воткнуть  подскажите пожалуйста.

В ветке об этом писалось что куда.... Мастера ставятся в общую папку
https://i.imgur.com/uWRTTSZm.png

ну а с постпроцессором в нужную папку можно попасть из Пуск - Aspire10.5- UserData Folder
там уже глядя разберетесь....

0

1114

в 10 добавили группировку при сохранении в разные файлы.
кто знает, как убрать префикс и номер операции?

0

1115

yuri-pet написал(а):

в 10 добавили группировку

а подробнее?

0

1116

наконец-то (разумеется случайно  :D) нашёл обрезание ножницами сразу много линий - не отпуская мышку(!) ведём по векторам. как всегда логично :glasses:
https://i.imgur.com/VUSzCITm.jpg

0

1117

TATAPNH написал(а):

а подробнее?

Может имелось ввиду что при сохранении уп в разные файлы есть возможность сгруппировать операции в которых используется один и тот же инструмент....

TATAPNH" написал(а):

...нашёл обрезание ножницами....

прикололся да....

:crazyfun:

Отредактировано karrde (02-08-2021 21:23:14)

0

1118

karrde написал(а):

прикололся да....

не. я ж про массовое обрезание, а не поштучно [кто ж нынче читает талмуды]

karrde написал(а):

при сохранении уп в разные файлы

разные файлы = разные файлы. группировка никак на это не влияет

yuri-pet написал(а):

как убрать префикс и номер операции?

а это где искать?

вероятно никак - это к разработчикам, хотя сделано "с умом  :unsure: "
https://i.imgur.com/L7KG30ym.jpg

кстати ничего не сгуппировалось /алмаз ; U90/, а вошло в один файл [последний в списке]

Отредактировано TATAPNH (03-08-2021 10:41:38)

0

1119

TATAPNH написал(а):

karrde написал(а):
прикололся да....

не. я ж про массовое обрезание, а не поштучно

Да я в том смысле что об этой возможности написано в самой форме ну конечно и в толмуте который в шапке (обновленный) нажав на что нового...

https://i.imgur.com/YaTf4WX.gif

Отредактировано karrde (03-08-2021 13:02:40)

+3

1120

Доброго Всем.Принимайте в свои ряды Дитё неразумное,буду задавать вопросы глупые(по делу естественно)да и просто подсказки спрашивать.С Уважением.А суть такая-три дня уже скачиваю арткам,но открываться он не хочет ,ни в какую,вот и подумалось что с Вашей помощью я его достану

0

1121

Кажется обновление выпустили 11 пошла

0

1122

Дитё написал(а):

три дня уже скачиваю арткам

это Вам сюда
и откажитесь уже от модемного соединения - по оптоволокну качать минуты три ^^

DVI написал(а):

Кажется обновление выпустили 11 пошла

уже третье кажется :whistle:

Отредактировано TATAPNH (04-08-2021 10:10:37)

0

1123

TATAPNH написал(а):

DVI написал(а):
Кажется обновление выпустили 11 пошла

уже третье кажется

Неее.... второе

:suspicious:

0

1124

доброго все дня!!! подскажите какой лицензионный код вводить...а то все читать нету времени ...спасибо за ранее

0

1125

все отбой получилось

0

1126

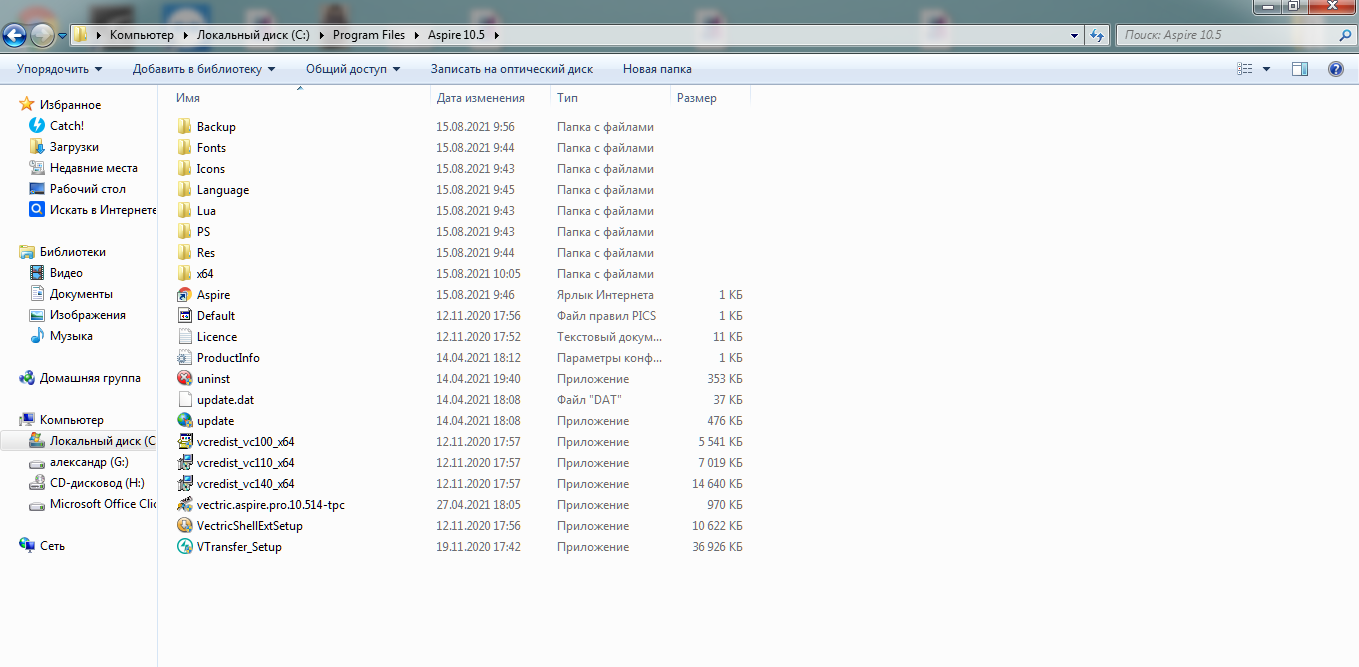

доброго всем дня!!! ребята подскажите заготовку вставил 320х320 а поле выбрал 350х325 ...заготовка встала по центру  как обрезать ее по вектору как в арткам что бы границы были ровные 320х320...спасибо ... какие кнопки нажать и где поменять постпроцессор

Отредактировано zodchiy1965 (16-08-2021 08:05:31)

0

1127

https://i.imgur.com/mOn8yGpm.jpg

zodchiy1965 написал(а):

где поменять постпроцессор

https://i.imgur.com/T4T05Msm.jpg

0

1128

почему то нету этой папки или я плохо смотрю...в арткаме без проблем нахожу ееhttps://forumupload.ru/uploads/0009/00/75/2039/t851085.png

0

1129

потому что ProgramData

0

1130

TATAPNH написал(а):

потому что ProgramData

Самый быстрый попадос в эту папку из программы Файл - Открыть папку данных приложения ну или кнопа Пуск - Aspire - User Data Folder
Кому как удобно если приспичило.....

:glasses:

Отредактировано karrde (16-08-2021 18:57:32)

+1

1131

спасибо всем

0

1132

Здравствуйте.
Хочу попробовать осваивать Aspire. До этого никогда им не пользовался. Подскажите, пожалуйста, какай постпроцессор над использовать для мача.

0

1133

Dok написал(а):

какай постпроцессор надo использовать для мача.

Под себя делал.Доволен.

+1

1134

Dok написал(а):

...Подскажите, пожалуйста, какай постпроцессор над использовать для мача.

В программе целый набор....
https://i.imgur.com/nq0Ikmi.png

+2

1135

Здравствуйте. Поставил Aspire_10.5. Все сделал по инструкции. При запуске просит лицензию. Что делать ?

0

1136

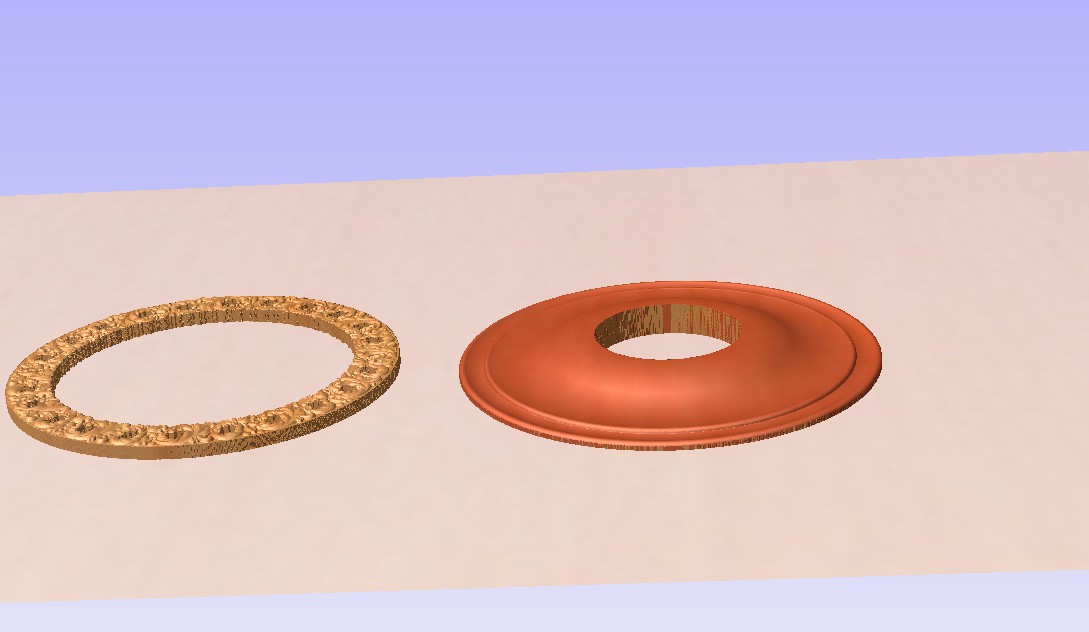

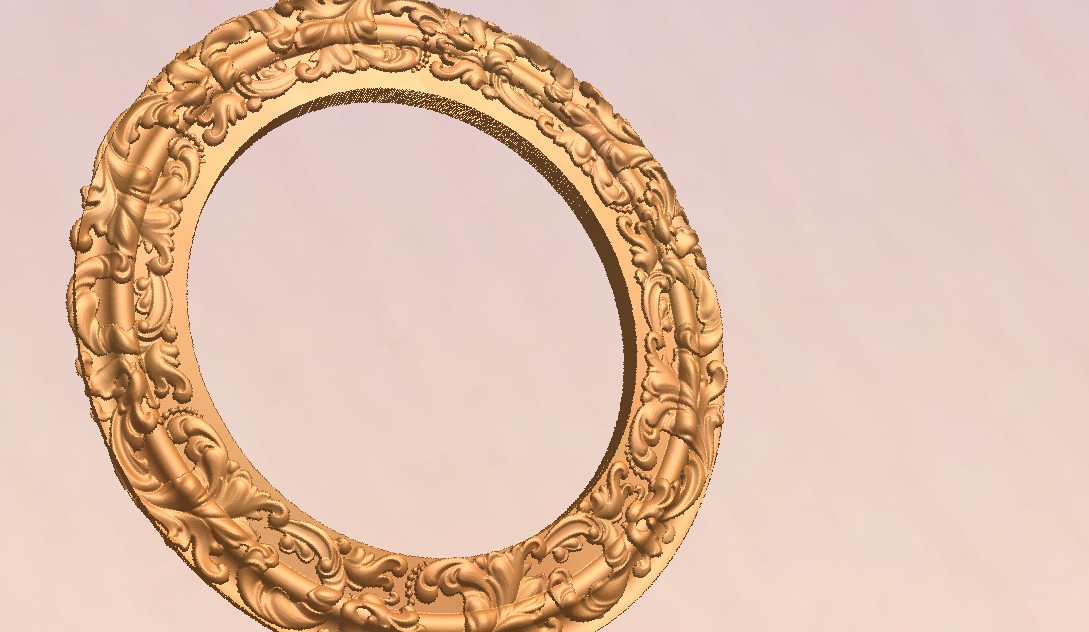

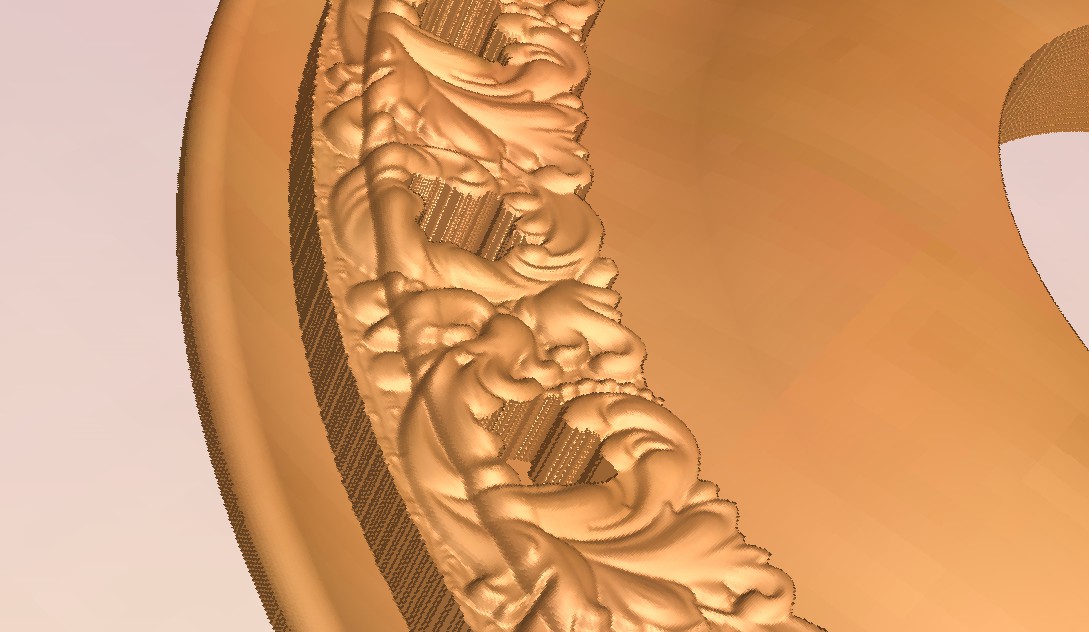

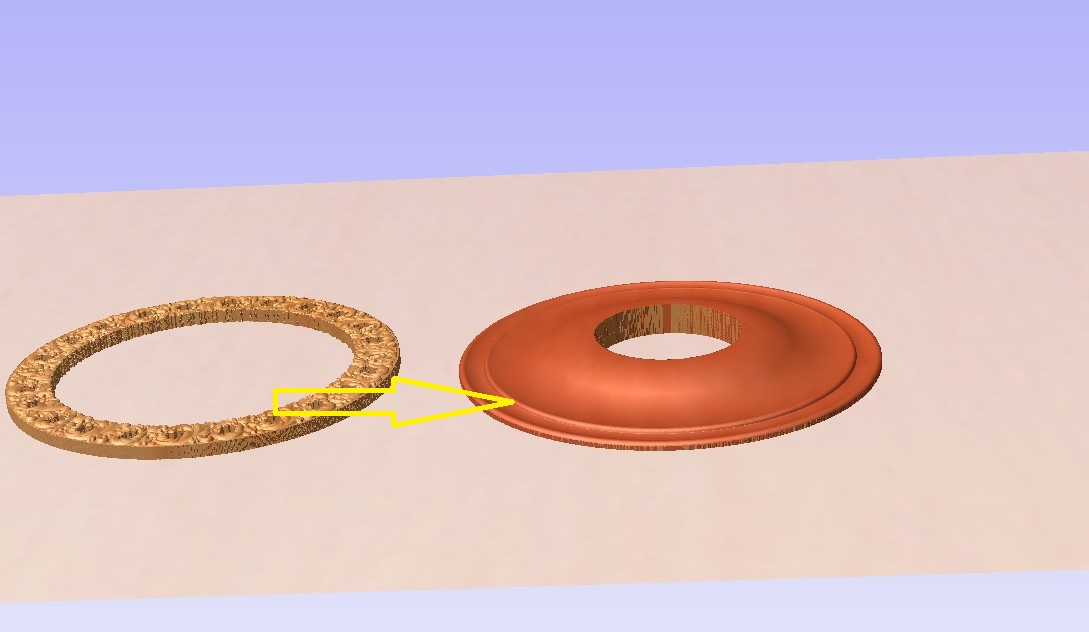

Здравствуйте.Помогите наложить рамку с виноградом на наклонную рамку.Не получается . остается прямой.Примерно такой вид.https://i.imgur.com/kIaioLjm.jpg

0

1137

peka написал(а):

наложить рамку с виноградом на наклонную рамку

да всё работает. поколдуй тут
https://i.imgur.com/JiOm6qym.jpg

+1

1138

TATAPNHСпасибо колдовал но не встает

0

1139

peka написал(а):

TATAPNHСпасибо колдовал но не встает

На картинке прям подчеркнули, где это реализуется...

+1

1140

Енот 1 так я и делал

0

1141

peka
Там два подчеркивания :)

+1

1142

Бармалей написал(а):

Всем добра!
Такой вопрос: а можно ли организовать обход по контуру рабочей области, например перед "Фрезеровкой по контуру" что бы проверить все ли делали помещаются в заготовку? Можно конечно и этот контур обрисовать и обойти, что я сейчас и делаю, но халявы хоцца, аж нимагу

Можно

0

1143

Gabanova написал(а):

Можно

Ну просто гений ответов. Можно в будущем Вас попросить держать такие ответы при себе. Во первых  - нет ответа; во вторых -  всем видно это просто набор сообщений; в третьих - негативное отношение к Вам; в четвертых - спрашивающий расстраивается. Пожалуйста уважайте время других.

+1

1144

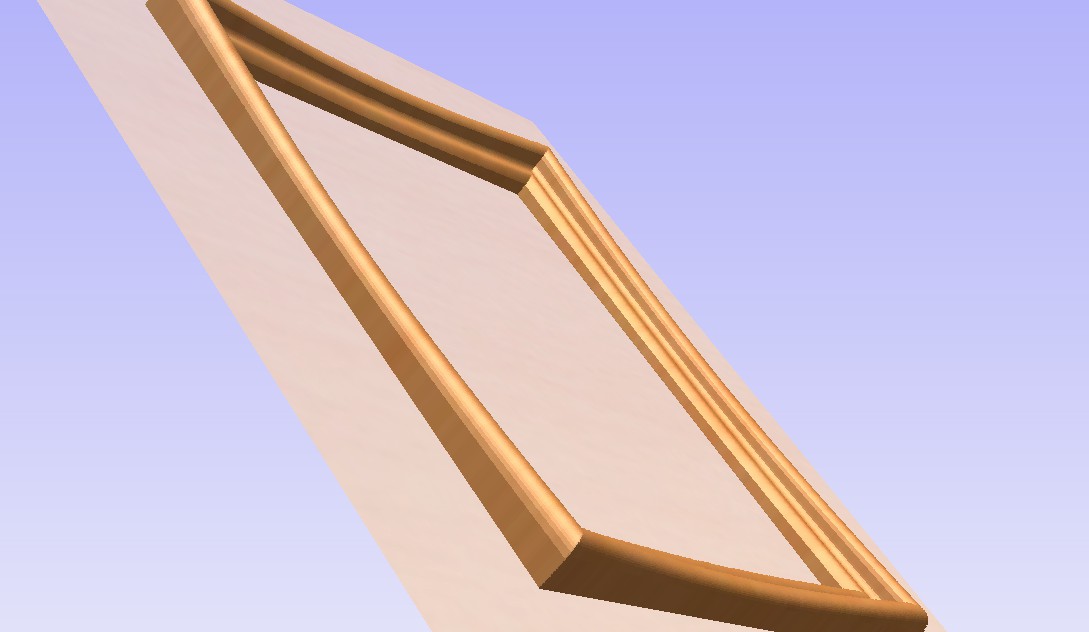

ребята подскажите почему рамка получается дугойhttps://forumupload.ru/uploads/0009/00/75/2039/t185743.jpg

0

1145

все разобрался ...

0

1146

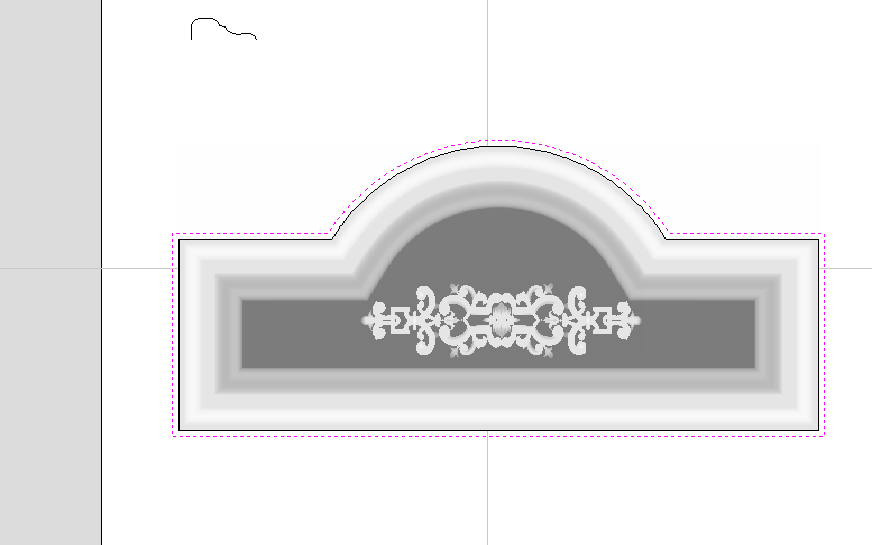

ребята как обрезать по вектору как в арткам правка обрезать
https://forumupload.ru/uploads/0009/00/75/2039/t233032.png

0

1147

zodchiy1965 написал(а):

как обрезать по вектору

stlку так
https://i.imgur.com/E14yJmGm.jpg

0

1148

Здравствуйте, где искать постпроцессоры в Vectric ? и где найти готовые под ncstudio 5.5 ?

спасибо

0

1149

ya_d написал(а):

Здравствуйте, где искать постпроцессоры в Vectric ? и где найти готовые под ncstudio 5.5 ?

спасибо

сам ncstudio не пользуюсь. Поэтому чисто теоретически хочется спросить, а чем не походят имеющиеся G-code.(mm) (.tap)   ?

Формат выходного файла

Отредактировано denisej (03-09-2021 17:15:58)

0

1150

denisej написал(а):

чем не походят имеющиеся G-code.(mm) (.tap)

Все работает, но станок делает очень резкие движения на разворотах, углах и т.п. То есть может на скорости 4метра резко повернуть в противоположную сторону..

Пишу УП из другой САМ там все получается плавно ...

0

1151

ya_d написал(а):

Пишу УП из другой САМ там все получается плавно ...

Как поступил в аналогичной ситуации, не имея постпроцессора, но подправив подходящий.
Тыц.

0

1152

kylan написал(а):

Как поступил в аналогичной ситуации

Это не поможет "на крутых поворотах"

ya_d написал(а):

Пишу УП из другой САМ

в какой?

ya_d написал(а):

То есть может на скорости 4метра резко повернуть в противоположную сторону

если вектор так идёт, то так и будет, если только...
есть УП на этот отрезок из той CAM что используете?

0

1153

Вот пример УП в вектрик, движения станка резкие!! Пробовал я G-code, G-code Arcs, NC Studio CC ATC Arcs - везде результат одинаковый :
https://i.imgur.com/xGPUrvzb.jpg

а вот пример УП в сурфмилл, где все движения станка плавные:
https://i.imgur.com/LDQlDkzb.jpg

Как такого добиться в вектрик?

0

1154

TATAPNH написал(а):

если вектор так идёт, то так и будет, если только...

вектор плавный... поэтому дело только в постпроцессоре.

А метод "Точного внешнего угла" нельзя применять на контурной резке, только внутри или снаружи

0

1155

kylan написал(а):

Как поступил в аналогичной ситуации, не имея постпроцессора, но подправив подходящий.
Тыц.

а подскажите где искать эту папку с постпроцессорами, у меня в папки вектрика нет ничего подобного

0

1156

ya_d написал(а):

а подскажите где искать эту папку с постпроцессорами

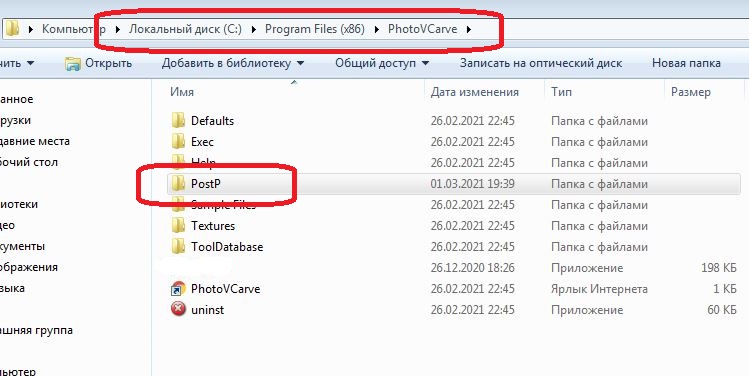

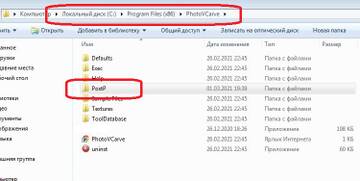

Как пример
https://forumupload.ru/uploads/0009/00/75/11958/t652450.jpg

0

1157

ya_d написал(а):

Вот пример УП в вектрик, движения станка резкие!!

Увидел, что все идет по коду G01 – линейная интерполяция.
G01 – линейная интерполяция. Код G01 – команда линейной интерполяции, обеспечивающая перемещение инструмента по прямой линии с заданной скоростью. Скорость перемещения указывается F-адресом. Код G01 отменяется с помощью кодов G00, G02HG03.
В этом случае все дуги разбиты на отрезки и инструмент имеет линейное перемещение.

ya_d написал(а):

а вот пример УП в сурфмилл, где все движения станка плавные:

Здесь же все идет через коды G02 и G03
G02 – круговая интерполяция (дуга в направлении часовой стрелки). Код G02 предназначен для выполнения круговой интерполяции, то есть для перемещения инструмента по дуге (окружности) в направлении часовой стрелки с заданной скоростью. Скорость перемещения указывается F-адресом. Код G02 отменяется с помощью кодов G00, G01 и G03.
G03 – круговая интерполяция (дуга против часовой стрелки). Код G03 предназначен для выполнения круговой интерполяции, то есть для перемещения инструмента по дуге (окружности) против часовой стрелки с заданной скоростью. Скорость перемещения указывается F-адресом. Код G03 отменяется с помощью кодов G00, G01 и G02.

Отсюда и делайте вывод.

0

1158

kylan написал(а):

Увидел, что все идет по коду G01 – линейная интерполяция.

Благодарю за подробное описание, что-то уже начинаю понимать...

kylan написал(а):

Отсюда и делайте вывод.

Вывод - надо понять как исправить постпроцессор в вектрик... только я не понимаю как, а может вектрик так не умеет?

0

1159

kylan написал(а):

Как пример

ya_d написал(а):

а подскажите где искать эту папку с постпроцессорами, у меня в папки вектрика нет ничего подобного

см. пост выше  тынц там и увидите папку с постпроцессорами и др.

0

1160

kylan написал(а):

Отсюда и делайте вывод.

нашел поспроцессоры, сравнил с арткамом который пишет УП правильно и вот для сравнения - слева ПП из арткам - справа из Вектрик
Строки про ARC совершенно одинаковые НО из вектрика выходит файл УП без кодов J I Хотя они прописаны в ПП

https://i.imgur.com/H8MbB1Bm.jpg

0

1161

ya_d написал(а):

файл УП

Слева УП из Арткама - Справа УП из Вектрика

https://i.imgur.com/oZ30Qllm.jpg

Как так может быть? Вектрик не хочет воспринимать дуги?

0

1162

ya_d написал(а):

нашел поспроцессоры, сравнил

Можете сюда положить оба постпроцессора.
По фото, что то с трудом читается. И ни как не воспринимается.

Хотя может в вектрике и есть команда на дуги, а не на отрезки.

Отредактировано kylan (04-09-2021 11:28:34)

0

1163

kylan написал(а):

Можете сюда положить оба постпроцессора.

Пост из аркама

ПП из Арткама

;
; Axyz configuration file
;
; History
;
; Who When     What
; === ======== ========================================
; BEM 01/04/94 Written
; bem 21/03/00 Added DESCRIPTION and FILE_EXTENSION fields
; bmd 09/04/03 Added Arc support and changed units to INCH
; bmd 01/03/04 Added toolchange support
; bmd 13/01/05 Modified Arc Call Out/Tool Description
; bmd 13/01/05 Changed to metric
; SGB 02/04/13 Changed for CANCAM from AXYZ Post\
; SGB 02/04/13 Changed the code for CANCAM
; SGB 08/04/13 Removed START = "[N]G91G28Z0" and START = "[N]G28X0Y0"
; SGB 24/05/13 Added ATC
; JVG 29/10/13 extra info on CANCAM ATC, this post is NCS controller (NC Studio)
; tpb 22/01/15 Copied and renamed to this post so that people can find it by NC Studio
;
;
DESCRIPTION = "NC Studio CANCAM_Arc mm ATC (*.nc)"
;
FILE_EXTENSION = "nc"
;
;
UNITS = MM
;
; Cariage return - line feed at end of each line
;
END_OF_LINE = "[13][10]"
;
; Block numbering
;
LINE_NUM_START     = 0
LINE_NUM_INCREMENT = 10
LINE_NUM_MAXIMUM   = 999999
;
; Set up default formating for variables
;
; Line numbering
FORMAT = [N|@|N|1.0]
; Spindle Speed
FORMAT = [S|@|S|1.0]
; Feed Rate
FORMAT = [F|#|F|1.1]
; Tool moves in x,y and z
FORMAT = [X|#|X|1.3]
FORMAT = [Y|#|Y|1.3]
FORMAT = [Z|#|Z|1.3]
; Arc Centre Cordinates
FORMAT = [I|@|I|+1.3]
FORMAT = [J|@|J|+1.3]
; Home tool positions
FORMAT = [XH|@|X|1.3]
FORMAT = [YH|@|Y|1.3]
FORMAT = [ZH|@|Z|1.3]
;
; Set up program header
;
START = "[N]G00 G21 G17 G90"
START = "[N]G00 G40 G49 G80"
START = "[N]G71"
START = "[N]T[T]M6"
START = "[N]G43[ZH]H1M8"
START = "[S]M03"
START = "[XH][YH]"
;
; Program moves
;
RAPID_RATE_MOVE        = "[N]G00[X][Y][Z]"
FIRST_FEED_RATE_MOVE   = "[N]G01[X][Y][Z][F]"
FEED_RATE_MOVE         = "[N][X][Y][Z]"
;
FIRST_CW_ARC_MOVE      = "[N]G02[X][Y][i][J][F]"
CW_ARC_MOVE            = "[N]G02[X][Y][i][J]"
;
FIRST_CCW_ARC_MOVE     = "[N]G03[X][Y][i][J][F]"
CCW_ARC_MOVE           = "[N]G03[X][Y][i][J]"
;
;
TOOLCHANGE = "[N]M5"
TOOLCHANGE = "[N]T[T]"
TOOLCHANGE = "[N]M6"
TOOLCHANGE = "[N]G43[ZH]H[T]M8"
TOOLCHANGE = "[S]M03"
;
;Setup Toolchange Commands
;
; End of file
;
END = "[N]G00[ZH]"
END = "[N]M09"
END = "[N]G00[XH][YH]"
END = "[N]M30"

ПП из Вектрик

+================================================
+
+ G Code ATC - Vectric machine output configuration file
+
+================================================
+
+ History
+
+ Who      When       What
+ ======== ========== ===========================
+ Tony     02/08/2005 Written
+ Tony     12/03/2006 Added ATC option for Tommy Coates
+ Tony     02/08/2006 Added H offset for ATC
+ Tony     07/08/2006 Created mm version
+ Mark     10/09/2008 Modified Toolchange for DSP.
+ Mark     03/07/2015 Modified for smaller CANCAM machines.
+ Mikhael  30/11/2016 Modified to go XH and YH after tool change.
+ Mark     05/04/2017 Added NS and Dwell.
+ Mark     14/06/2017 Request to remove XH and YH after tool change.

+================================================

POST_NAME = "NC Studio CC ATC Arcs (mm)(*.nc)"

FILE_EXTENSION = "nc"

UNITS = "MM"

SUBSTITUTE = "({)}"

+------------------------------------------------
+    Line terminating characters
+------------------------------------------------

LINE_ENDING = "[13][10]"

+------------------------------------------------
+    Block numbering
+------------------------------------------------

LINE_NUMBER_START     = 0
LINE_NUMBER_INCREMENT = 10
LINE_NUMBER_MAXIMUM = 999999

+================================================
+
+    Formating for variables
+
+================================================

VAR LINE_NUMBER = [N|A|N|1.0]
VAR SPINDLE_SPEED = [S|A|S|1.0]
VAR FEED_RATE = [F|C| F|1.1]
VAR X_POSITION = [X|C| X|1.3]
VAR Y_POSITION = [Y|C| Y|1.3]
VAR Z_POSITION = [Z|C| Z|1.3]
VAR ARC_CENTRE_I_INC_POSITION = [I|A| I|+1.3]
VAR ARC_CENTRE_J_INC_POSITION = [J|A| J|+1.3]
VAR X_HOME_POSITION = [XH|A| X|1.3]
VAR Y_HOME_POSITION = [YH|A| Y|1.3]
VAR Z_HOME_POSITION = [ZH|A| Z|1.3]
VAR SAFE_Z_HEIGHT = [SAFEZ|A| Z|1.3]
VAR DWELL_TIME = [DWELL|A|P|1.0|1000]

+================================================
+
+    Block definitions for toolpath output
+
+================================================

+---------------------------------------------------
+  Commands output at the start of the file
+---------------------------------------------------

begin HEADER

"[N]  G00 G21 G17 G90"
"[N] G00 G40 G49 G80"
"[N] G71"
"[N] T[T]"
"[N] M06"
"[N] G43[ZH]H[T] M08"
"[N] [S]M03"
"[N] G04 P3000"
"[N] G0[XH][YH]"

+---------------------------------------------------
+  Commands output at toolchange
+---------------------------------------------------

begin TOOLCHANGE

"[N] M05"
"[N] T[T]"
"[N] M06"
"[N] G43[ZH]H[T] M08"

+---------------------------------------------------
+  Commands output for a new segment - toolpath
+---------------------------------------------------

begin NEW_SEGMENT

"[N] [S] M03"
"[N] G04 P2000"

+---------------------------------------------
+  Commands output for a dwell move
+---------------------------------------------

begin DWELL_MOVE

"[N] G04 [DWELL]"

+---------------------------------------------------
+  Commands output for rapid moves
+---------------------------------------------------

begin RAPID_MOVE

"[N] G00[X][Y][Z]"

+---------------------------------------------------
+  Commands output for the first feed rate move
+---------------------------------------------------

begin FIRST_FEED_MOVE

"[N] G01[X][Y][Z][F]"

+---------------------------------------------------
+  Commands output for feed rate moves
+---------------------------------------------------

begin FEED_MOVE

"[N][X][Y][Z]"

+---------------------------------------------------
+  Commands output for the first clockwise arc move
+---------------------------------------------------

begin FIRST_CW_ARC_MOVE

"[N] G02[X][Y][i][J][F]"

+---------------------------------------------------
+  Commands output for clockwise arc  move
+---------------------------------------------------

begin CW_ARC_MOVE

"[N] G02[X][Y][i][J]"

+---------------------------------------------------
+  Commands output for the first counterclockwise arc move
+---------------------------------------------------

begin FIRST_CCW_ARC_MOVE

"[N] G03[X][Y][i][J][F]"

+---------------------------------------------------
+  Commands output for counterclockwise arc  move
+---------------------------------------------------

begin CCW_ARC_MOVE

"[N] G03[X][Y][i][J]"

+---------------------------------------------------
+  Commands output at the end of the file
+---------------------------------------------------

begin FOOTER

"[N] G00[ZH]"
"[N] M09"
"[N] G00[XH][YH]"
"[N] M30"

0

1164

ya_d написал(а):

Вектрик не хочет воспринимать дуги?

если их нет в векторе - то нет

ya_d написал(а):

Как такого добиться в вектрик?

выложи вектор или проект - посмотрим
пост нормальный. что-то с векторами

0

1165

TATAPNH написал(а):

выложи вектор

Вектор и УП из арткама и вектрика на этот веткор

быть не может чтобы вектор мог на это повлиять...

на мой взгляд тут явный баг в самом вектрике, не хочет он писать УП с поддержкой Arcs с любым штатным ПП

0

1166

Это мне одному так повезло с Vectric Aspire 9.5.14 или у всех такая ерунда с УП ?

0

1167

ya_d написал(а):

Это мне одному так повезло с Vectric Aspire 9.5.14 или у всех такая ерунда с УП ?
быть не может чтобы вектор мог на это повлиять...

Да нет с ним все в порядке как и с его постпроцессорами.
И будете удивлены что это влияние вектора, Вы просто посмотрите в аспе из чего состоит ваш  вектор  (N) (см.рис) нужно сначала обработать. Потому и станок ведет себя так непредсказуемо, на поворотах наверное дергается как припадочный  :rolleyes:

https://i.imgur.com/IkH56Aw.png https://i.imgur.com/jzGNzJ6.gif

Разницу видно до и после и при экспорте dxf получается куча отрезков, при экспорте eps используется безье и следует обращать внимание на состояние вектора (из чего он состоит) во всяком случае в аспе точно...

PS: На анимационной гифке просто указиловка где это  лечится и на выборе безье не нужно заострять внимание использовать нужно дуги...

Отредактировано karrde (05-09-2021 19:54:09)

+3

1168

А портабл версия с внедренным постпроцессором
---—------------
Специально для dennes, установлен постпроцессор в x32-x64 CAMaster_Stinger_NCS_mm.pp в программе он видится как CAMasrer Stinger NC-Studio Arcs(mm)(*.nc)
надеюсь всё работает
--------------

0

1169

karrde написал(а):

Да нет с ним все в порядке как и с его постпроцессорами.

Вектора специально сохранил в двух форматах dxf и eps, я всегда использую eps, в нем такого бардака с точками нет.

Попробовал исправить dxf по вашему методу, все получилось, НО на результат УП это не повлияло! она как была без координат Arcs так и осталась.

Для эксперимента нарисовал окружность в Вектрик, написал УП - и обнаружил координаты Arcs в коде...

Теперь осталось понять как вектора лечить до нужного состояния...

0

1170

karrde написал(а):

Вы просто посмотрите в аспе из чего состоит ваш  вектор

о чём я и говорил - просто прямые отрезки БЕЗ arc's

до недавнего времени сильно мучались со старой начинкой станка - "безье" шёл по точкам - пипец гребёнка получалась, не говоря уже о "паралитике станке"  :rofl:
сейчас неважно - дуги или отрезки - всё плавно - но привычка переделывать в дуги таки осталась, да и УП на порядок меньше :smoke:

0

1171

ya_d написал(а):

Теперь осталось понять как вектора лечить до нужного состояния...

читай выше - только дуги

+1

1172

ya_d написал(а):

Теперь осталось понять как вектора лечить до нужного состояния...

При режиме "Дугами окружности" - вектор начинает восприниматься с координатами круговой интерполяции.. УРА!

https://i.imgur.com/vWzE4gtm.jpg

Всем спасибо! Буду радоваться новым возможностям :)

0

1173

ya_d написал(а):

....вектор начинает восприниматься с координатами круговой интерполяции.. УРА!

:glasses:

Отредактировано karrde (04-09-2021 18:42:14)

0

1174

natsvin написал(а):

А портабл версия с внедренным постпроцессором
---—------------
Специально для dennes, установлен постпроцессор в x32-x64 CAMaster_Stinger_NCS_mm.pp в программе он видится как CAMasrer Stinger NC-Studio Arcs(mm)(*.nc)
надеюсь всё работает
--------------

всё работает .спасибо !!!

0

1175

Обнаружил такой вот баг или так задумано но не логично как то
При создании массива обработки игнорируются команды постпроцессора NEW_SEGMENT (если не меняется скорость вращения шпинделя)
а при смене инструмента команды NEW_SEGMENT выполняются, но пропускаются команды INITIAL_RAPID_MOVE

Может кто сможет донести эту мысль до разработчиков?

PS Еще заметил что при массиве обработки команда "[TOOLS_USED] Список используемых инструментов" выводит только первый инструмент :dontknow:

Для наглядности 1 программа 2 инструмента 3 траектории

обычная программа
Код:
( TOOL 4 = ENDMILL {D4 mm} /  / D4.000)
( TOOL 6 = ENDMILL {D6 mm} /  / D4.000)

G71G90G40G49G80
M5
G53 G0 Z0.0 B0.0

(    Контур 1 [2]    )

( TOOL ENDMILL {D4 mm} /  / D4.000)
T4M6
S16000M3
G54
G43H4

G0X23.000Y0.000 /// INITIAL_RAPID_MOVE
G0Z30.000 /// INITIAL_RAPID_MOVE
G0Z15.000
G1Z0.000F700
G2X0.000Y-23.000I-23.000J0.000F1500
G2X-23.000Y0.000I0.000J23.000
G2X0.000Y23.000I23.000J0.000
G2X23.000Y0.000I0.000J-23.000
G0Z30.000

(    Контур 1 [3]    ) /// NEW_SEGMENT

S14000M3 /// NEW_SEGMENT

G0X23.000Y0.000Z30.000
G0Z15.000
G1Z0.000F700
G2X0.000Y-23.000I-23.000J0.000F1500
G2X-23.000Y0.000I0.000J23.000
G2X0.000Y23.000I23.000J0.000
G2X23.000Y0.000I0.000J-23.000
G0Z30.000

M5
G53 Z0.0
( TOOL ENDMILL {D6 mm} /  / D6.000 )
T6M6
G54
G43H6

(    Контур 2 [1]    ) /// NEW_SEGMENT

S9200M3 /// NEW_SEGMENT

G0X53.000Y0.000 /// INITIAL_RAPID_MOVE
G0Z30.000 /// INITIAL_RAPID_MOVE
G0Z15.000
G1Z0.000F1000
G1Y50.000F3300
G3X50.000Y53.000I-3.000J0.000
G1X-50.000
G3X-53.000Y50.000I0.000J-3.000
G1Y-50.000
G3X-50.000Y-53.000I3.000J0.000
G1X50.000
G3X53.000Y-50.000I0.000J3.000
G1Y0.000
G0Z30.000

(    END PROGRAMM    )
M5
G53 G0 Z0.0
G53 G0 X0.0Y2400.0
M30
массив этой же программы
Код:
( TOOL 4 = ENDMILL {D4 mm} /  / D4.000) /// 1 инструмент!!!???

G71G90G40G49G80
M5
G53 G0 Z0.0 B0.0

(    Массив обработки 1    )

( TOOL ENDMILL {D4 mm} /  / D4.000)
T4M6
S16000M3
G54
G43H4

G0X23.000Y0.000 /// INITIAL_RAPID_MOVE
G0Z30.000 /// INITIAL_RAPID_MOVE
G0Z15.000
G1Z0.000F700
G2X0.000Y-23.000I-23.000J0.000F1500
G2X-23.000Y0.000I0.000J23.000
G2X0.000Y23.000I23.000J0.000
G2X23.000Y0.000I0.000J-23.000
G0Z30.000

(    Массив обработки 1    ) /// NEW_SEGMENT      Если скорость шпинделя не меняется то данная команда игнорируется

S14000M3 /// NEW_SEGMENT     Если скорость шпинделя не меняется то данная команда игнорируется

G0Z15.000
G1Z0.000F700
G2X0.000Y-23.000I-23.000J0.000F1500
G2X-23.000Y0.000I0.000J23.000
G2X0.000Y23.000I23.000J0.000
G2X23.000Y0.000I0.000J-23.000
G0Z30.000

M5
G53 Z0.0
( TOOL ENDMILL {D6 mm} /  / D6.000 )
T6M6
G54
G43H6

(    Контур 2    ) /// NEW_SEGMENT

S9200M3 /// NEW_SEGMENT

G0X53.000Y0.000Z30.000 /// RAPID_MOVE    а должно быть INITIAL_RAPID_MOVE
G0Z15.000
G1Z0.000F1000
G1Y50.000F3300
G3X50.000Y53.000I-3.000J0.000
G1X-50.000
G3X-53.000Y50.000I0.000J-3.000
G1Y-50.000
G3X-50.000Y-53.000I3.000J0.000
G1X50.000
G3X53.000Y-50.000I0.000J3.000
G1Y0.000
G0Z30.000

(    END PROGRAMM    )
M5
G53 G0 Z0.0
G53 G0 X0.0Y2400.0
M30

Отредактировано prod (07-09-2021 13:16:03)

0

1176

prod написал(а):

игнорируются команды постпроцессора NEW_SEGMENT (если не меняется скорость вращения шпинделя)

точно  :hobo:

prod написал(а):

но пропускаются команды INITIAL_RAPID_MOVE

G0X53.000Y0.000Z30.000 /// RAPID_MOVE    а должно быть INITIAL_RAPID_MOVE

так переделай в
begin RAPID_MOVE

"G0 [X] [Y]"
"G0 [Z]"

я поубирал эти "первые" и ничего не испортилось

prod написал(а):

при массиве обработки команда "[TOOLS_USED] Список используемых инструментов" выводит только первый инструмент

недоделкины  :crazyfun:

Отредактировано TATAPNH (07-09-2021 14:45:55)

0

1177

TATAPNH написал(а):

так переделай в
begin RAPID_MOVE

"G0 [X] [Y]"
"G0 [Z]"

В таком виде визуально программа выглядит не красиво, вылазят лишние пустые строки G0 там где XY не меняется

0

1178

prod написал(а):

где XY не меняется

сам же нашёл

0

1179

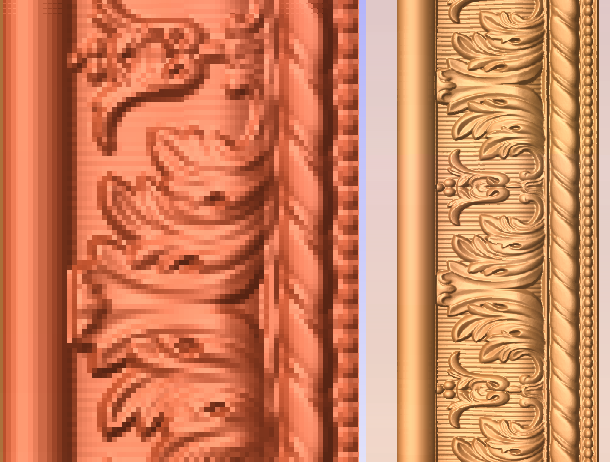

Как с этим бороться или уже файл потерян?https://i.imgur.com/KUuiyiDm.jpg

0

1180

peka написал(а):

Как с этим бороться или уже файл потерян?

Да нет не потерян... В ветке об этом уже писалось как бороться с этой проблемой...тут

:glasses:

Отредактировано karrde (11-09-2021 08:52:57)

+1

1181

del

0

1182

peka написал(а):

Как с этим бороться

буквально на днях столкнулся с этим - некоторые файлы из 9ки не открылись в 10ке (другие за этот период без проблем)
открыл их в 9й версии без проблем
ситуация непонятная, так как всегда "лицензия" та же самая

0

1183

А ни у кого не возникло трудностей с 32-битной версией? Вылетает.

0

1184

manyakNT2 написал(а):

А ни у кого не возникло трудностей с 32-битной версией? Вылетает.

А с какой именно то??!!! А то как то непонятно их ведь 8.0, 8.5, 9.0, 9.5, 10.5...

:crazyfun:

0

1185

доброго всем дня!!! ребята закидываю стлку в программу разрешение совсем плохое ...качество выставил на максимум в программе ...это у всех так?

0

1186

zodchiy1965 написал(а):

качество выставил на максимум в программе

вот так ?

0

1187

zodchiy1965 написал(а):

...качество выставил на максимум в программе ...

При создании нового проекта при зажатом Shift после открытия получите это (рис.). Машинки задумается(в зависимости от модельки) пока будет обсчитывать, т.к. на режиме ультра получите 16 лимонов точек + если еще и визуализация на максимуме... ^^

https://i.imgur.com/HY4WqKOm.png  +  https://i.imgur.com/B870Cpfm.png

Отредактировано karrde (13-09-2021 23:08:41)

+2

1188

спасибо ребята ...еще вопрос как слить круглую рамку что бы резной декор ровно обошел сечение рамки?https://forumupload.ru/uploads/0009/00/75/2039/t163489.jpg

0

1189

zodchiy1965 написал(а):

....как слить круглую рамку...

https://i.imgur.com/jtPjWZpm.png https://i.imgur.com/C9a0uSem.png

0

1190

что то не очень помогает или туплю...https://forumupload.ru/uploads/0009/00/75/2039/t563870.jpg
https://forumupload.ru/uploads/0009/00/75/2039/t554840.jpg

0

1191

где конкретно он должен лечь?
по всей ширине (1188)? или "по выступу" (1190)?
50х не тянет комп? - слишком "рябые" края

0

1192

вот этот выступ багет повторяет https://forumupload.ru/uploads/0009/00/75/2039/t514047.jpg

0

1193

в посте 1189 комрад указал что надо включить - "цветная горка" сделает слияние по наивысшей точке - и если выступ выше то орнамент ляжет ниже его
первая пустая горка говорит о "просто наложении" с учётом обоих высот моделей
применять при выборе каждой модели и смотреть результат

+2

1194

спасибо будем пробовать ...все время сидел в арткам  хочется чего то нового ...программа понравилась

0

1195

TATAPNH написал(а):

....применять при выборе каждой модели и смотреть результат

Совершенно верно тут надо пробовать и смотреть что в итоге получается (скрин чисто информативный и непривязан к чему либо просто указиловка что влияет), а еще лучше качните справку из шапки и поставьте её в саму прогу тогда можно будет немного легче ориентироваться....

Отредактировано karrde (14-09-2021 19:12:30)

+1

1196

доброго времени суток всем !!!ребята вопрос такой хочу сделать кант на столешницу с закругленными краями есть файл багета более менее качественный ...делаю поле 1400на1000 мм жму все фишки скрытые по увелечению разрешения...жму ок  вставляю багет и все модель испортилась качества ноль ...пример картинка https://forumupload.ru/uploads/0009/00/75/2039/t750138.png

0

1197

zodchiy1965 написал(а):

есть файл багета более менее качественный

тут только искать особо качественную STLку
https://i.imgur.com/kEHbLTlm.jpg

Отредактировано TATAPNH (23-09-2021 14:14:59)

0

1198

karrde написал(а):

а еще лучше качните справку из шапки и поставьте её в саму прогу тогда можно будет немного легче ориентироваться....

а это как можно сделать?

0

1199

КурюБамбук57 написал(а):

а это как можно сделать?

Все достаточно  просто. Для  начала скачать естественно    ^^
а там есть комментарий...

+3

1200

This looks interesting

0

Быстрый ответ

Напишите ваше сообщение и нажмите «Отправить»



Вы здесь » Форум клана ЧПУшников » Программы для ЧПУ-фрезеров. » Программы от Vectric 3
