Вопрос по ArtCAMу к специалистам-2
Пост номер 312 DeKot описывал. Я делал так же результатом доволен

Добрый день уважаемые спецы.Ткните носом пожалуйста как установить арткам 2008,смотрю на обе папки и вообще не врубаюсь,2010 поставил без проблем,а с 2008 не получается Подскажите пожалуйста что и куда по пунктам,в какой папке русификатор.И еще если можно солидворкс 2010 тоже не знаю как установить.Я в этой теме новичек.Буду очень признателен.

да

Солид строит эллипс как эллипс, и экспортирует тоже как эллипс.
А, вот  АртКам импортирует его в виде кривых безъе. И если эти кривые не преобразовать в дуги, то УП будет строиться в виде полилинии (кучи отрезков).

Что касается 3D (STL), то здесь действительно Солид не фаворит в качестве триангуляции.
Либо строит коряво, либо огромного веса (зависит от настроек экспорта в STL).

Я солидовские модели открываю в Ринке (они друг друга отлично понимают), и уже из Ринки экспортирую в STL.
Ринка на порядок качественнее делает сетку.

Как-то так.

Отредактировано bort747 (15-05-2015 16:01:49)

Все у Вас так...
Просто - либо видеокарта слабовата, -либо в настройках Солида качество прорисовки занижено.

В данном случае Солид строит не сплайн, а именно эллипс (это разные вещи, у эллипса своя строгая математическая формула, как у гиперболы, или параболы, или окружности).

Для создания УП обработки в АртКаме. (Тема такая))).
Понятно, что для обработки в CAMWorks, RhinoCAM, PowerMill и т.д. этого делать не стоит...

.

Отредактировано Alex2x (17-05-2015 00:51:35)

.

Отредактировано Alex2x (17-05-2015 00:51:54)

тогда можно просто ножницами обрезать лишнее вокруг прямоугольника, а остальное выделить и удалить...

Вдумайтесь в свои слова, "... появляется редактор рельефа ..." ( точней он называется Редактор форм). Вы же хотите изменить вектора.
В предыдущем посте 130467 правильно Вам советует.

Лучше сохраняй в rlf ... Легче с ним будет оперировать

.

Отредактировано Alex2x (17-05-2015 00:47:39)

DeKot
Много благодарен. Хотел плюсик поставить - лишили.
Наверное подумали, что я тут только и делаю, что посты набиваю.

покопался в настройках качества изображения

Файл-Инструменты-параметры-Качество Изображения - Кнопка Качество изображения

Выставил максимальные настройки - Грани стакана стали намного мельче , хоть и не пропали совсем . Спасибо откликнувшимся .

У этих граней нет точек привязки , но они при экспорте в DXF передаются гранями ....

Домучил я свою рамку.

При создании новой модели задать большее разрешение.
Полигоны - это из инструментария 3д макса и подобных, в АртКаме же каждому оттенку серого соответствует определенная высота рельефа.

Когда вытягиваете ставьте галочку "слияние по наибольшей высоте"

Доброго времени суток, я только не давно начал работать на фрезерном станке, был старый компьютер и всё было хорошо, пока он не сломался и мне не пришлось покупать новый. Установил я все программы, подключил станок, всё работает нормально, но в ArtCAMe пропал формат сохранения, График 3км, знающие люди помогите пожалуйста.

Была бы картинка). Нужно понимать что это должно быть!

Доброго времени суток!

Уважаемые специалисты,

Вы могли бы, пожалуйста, взглянуть на УП, которое я написал? и может быть посоветовать что-нибудь исправить.

Изучил уроки на форуме, но немного не уверен за режимы обработки.

Скачать для арткам 9

Материал дуб 20 мм. Шпиндель 4,5 Квт

Обработку сделал в 3 этапа. Не много ли это?

Спасибо большое за внимание!

Буду признателен за любую критику.

Отредактировано Falco (22-05-2015 06:49:56)

Подскажите пожалуйста как в АртКАМе, если это возможно, выставить отключение шпинделя на холостых переездах при создании УП? Или каким другим способом это возможно сделать.

Вы не написали зачем Вам это нужно.Вариантов много.Чтобы в Арткаме -- нужно редактировать постпроцессор.В УП можно вручную вписать,можно ,например в Масн3,открыть УП редактором и задать(например положение для переезда у оси Z 100),тогда заносим в окно
Z 100 и в окне "Заменить " заносим Z 100 М05.И задаём "заменить все"При получении команды на подъём шпиндель выключится.Так же нужно будет редактировать включение шпинделя (командой М3) перед началом опускания,т.е. перед фрезеровкой.Заносите так же нижнее положение по Z и приписываете М3.Если нужно время для разгона шпинделя,нужно ввести команду G4 и Командой P указать время задержки.
Так же ставят выключатели в высшем положении Z ,тогда при подъёме и наезде на выключатель шпиндель выключается,при съезде с выключателя шпиндель включается,в этом случае УП править не нужно.

  Для того что бы "убить" шпиндель есть более изощренные способы. Например, кувалда килограмм на десять. А  серъезно,  если Вы хотите сэкономить эл/энергию - то максимальное потребление энергии как раз  при пуске любого электродвигателя, если хотите сохранить ресурс шпинделя (в основном это подшипники), то опять же, большая нагрузка на подшипники как раз при пуске. Экономии времени обработки тут также быть не может, выход шпинделя на режим после запуска требует  4 - 12 сек (в зависимости от типа). А теперь представте - холостой переезд 10 мм ( при обработке по средней линии таких мини-переездов десятки а то и сотни), длится он 1 - 2 сек, а Вы тут со своим Стоп_Пуск.
Как сказал appo решить проблему можно, но задача изначально абсурдна, более того, в корне вредна.
Но раз уж тему "замутили" проясните зачем Вам это нужно?

Добавлено уже после поста ниже - Не понимаю логики - "пусть отдыхает", тем более на восковке, это же ювелирка, а там габариты - расстояния вообще мизерные.
Ну да Бог с ним.

Отредактировано DeKot (22-05-2015 21:21:26)

Не Куй. Читается - Кий.

Я задал вполне нормальный вопрос. Если никто такой "проблемой" не занимался и более того считает ее бесполезной, то я понимаю, что ответ я не получу положительный для себя. При чем здесь троллинг?

Изготовление грифа (со всеми ньюансами и подноготными) парой советов не объяснишь. Для этого нужно иметь целый комплекс знаний и опыта. Вы не первый, кто задаёт подобные вопросы, думая, что можно взять кусок дерева и выпилять из него гриф с 3D модели. Это далеко не так. Даже с использованием ЧПУ это поэтапный процесс, с остановками, ручными доработками, разные части грифа режутся разными стратегиями (как 3D так и 2D). Куча вспомогательных векторов (не имеющих отношения к чистовой модели), дополнительные приспособы для разных этапов фрезеровки и т.д. Вобщем нужно хорошо понимать: что, куда, когда, как и почему. А для этого нужен опыт гитаростроения. Если у вас его нет (а судя по постановке вопроса - у вас его явно нет), гриф у вас не получится. Столярное изделие (макет) в форме грифа - может быть. Но не гриф, как рабочая деталь музыкального инструмента.

Пы.Сы. Говорю вам как человек, который делал гитары ещё задолго то дого, как пришёл в мир ЧПУ.

Здравствуйте уважаемые форумчане!
на вас одна надежда... пара месяцев со дня знакомства с станком чпу(3-х), уровень начальный, осваиваюсь самостоятельно, есть мелкие успехи. в данный момент я должен повторить(см. фотку), но хоть тресни((. конкретно, не сам узор/рисунок, а как именно разъединить узор и остальную нетронутую часть филенки, и чтобы линия была такой же плавной. пытался повторить но лучшее что смог сделать это лишь "по мотивам". использую арткам2008 и станок с мач3. без помощи отзывчивых людей завяз на этом вопросе по уши. спасибо

Отредактировано dodik (24-05-2015 15:03:06)

спасибо большое)). попробовал и хотя с первого раза пока не добился приемлемого результата, главное, направление указано.
если не обременит второй вопрос в догонку: мне надо избавиться от "рамки" по краям узора (см. фото), или любой части филенки по выбору, так сказать "зачистить" определенную область площадки до глубины основания модели. самостоятельно накопал слишком мудреный вариант, думаю знающие люди делают это иначе)

Здравствуйте. Сегодня в первый раз случилась непонятка. Резал икону, почти все сделал, когда станок не доделал рельеф, и закончил УП. Я бы понял, если бы был глюк, но станок не делая, верхнюю часть  рамы, закончил обрезку.

Как такое может быть?

Всем спасибо, разобрался. Катушка по оси Y сгорела. УП ни при чем.

как проще вырезать готовую модель?обычно отрисовываю контур по модели,но бывают сложные,отрисовка реально муторное дело.Как проще?

И я добавлю.
А нужный вектор (в зависимости от "мудрёности" границ рельефа) может понадобиться сгладить.

Интересно узнать про стратегию обработки. При 3д обработке такое может быть из-за неправильной установки фрезы по оси Z. В данном случае немного ниже требуемого уровня. Если при 3д обработке область обработки была ограничена  векторами- то фреза доходит до вектора центром. Вариант два- недостаточная жёсткость станка.

Если нужна точность, выставлять нужно по датчику. А в вашем случае точность очень актуальна. Это всё же не дерево.

Судя по всему, проблема именно из-за погрешности по Z. В вашем случае исправить можно 2-мя вариантам:

1. После выставления нуля по Z, сместить вверх на пару десятых мм и там обнулить Z.
2. Сместите внутрь ограничивающий отверстие вектор на величину равную радиусу скругления вашей фрезы. Тогда она просто не будет "запрыгивать" на верх и погрешность по Z уже не так важна.

подскажите пож.  комбинацию в настройке освещения материала.  ну что б красиво было

попробуйте уменьшить величину по z предварительно сняв с нее галку. и еще можно в рельефе добавить уклон градусов 7

edyard29, что то мне подсказывает что дело тут в вашей видеокарте....
напишите все параметры вашего компа, в т.ч. видеокарты

установил  на свою винду семерочку старенький проверенный арткам 2008. он почему-то мои модели открывает не полностью:
Может кто сталкивался с таким?? Это капитель с обильным рельефом на поверхности..

Отредактировано treals (03-06-2015 09:24:45)

не могу найти где таковое посмотреть найти? и включить остальные

нене.. там всё открыто.
Я думал может где в настройках в самой програме есть такое..
У меня даже файлы аркамовские не предпросматриваются в папках.
Ни один файл не могу открыть. все аналогично

Вот тема форума Создание косички. Там и о винтовой колонне есть.

Тоже пользуюсь арткам 2008. Купил новый комп, с большей оперативной памятью, соответственно ХР уже ставить смысла не было,
поставил семёрку. У меня мало того не предосматривались файлы, так арткам ещё и вис наглухо. Мучился очень долго.
Помогла решить проблему установка арткама 2010, я его даже ломать не стал, так как не пользуюсь.
Видать в арткам 2010 включен вьювер, который совместим с семёркой.
Теперь 2010 просто стоит, а пользуюсь, так же 2008.

можно создать наклонную плоскось, на неё прилепить рельеф... и на поворотку.. результат можно проверить создав кольцо в операциях с рельефом..

Рисуете окружность низа конуса. В редакторе  формы выбираете пирамидку. Ставите точку в окошке "ограничение по" ставите в нижнем окне цифру - высоту конуса (это и есть ограничение по высоте). В верхнем окошке ставите угол наклона плоскости. Нажимаете "добавить" Смотрим 3д вид. Всё.

Подскажите пожалуйста, где найти в 2012 обработку по средней линии.. а то мне видимо не по шарам((

добрый вечер специалисты, кто подскажет в чем проблема может быть при импортировании STL, , откуда артефакты, грузил в PowerMill-е все чисто, такое ощущение Artcam не видет сопряжение углов, заранее спасибо.

Всем привет!

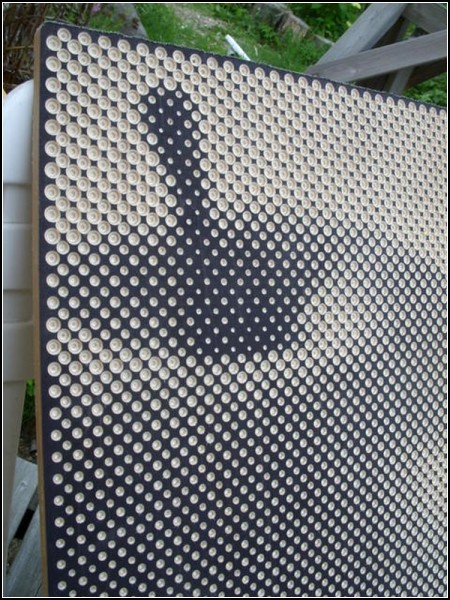

Вопрос такой: как задать в аркаме чтобы V образное сверло заглубялось ровно по край окружности?
