Вы хотите резать 3Д модель?

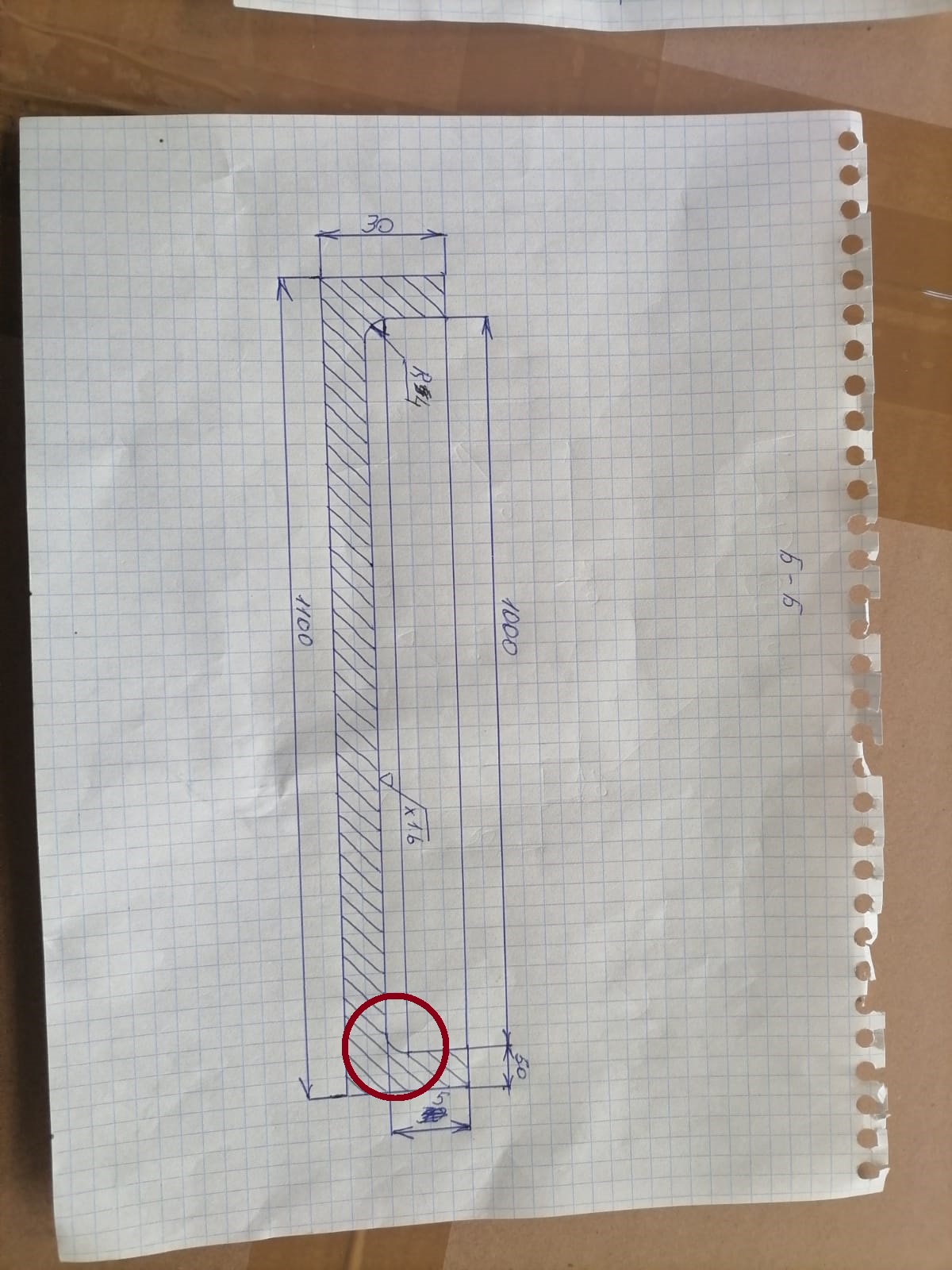

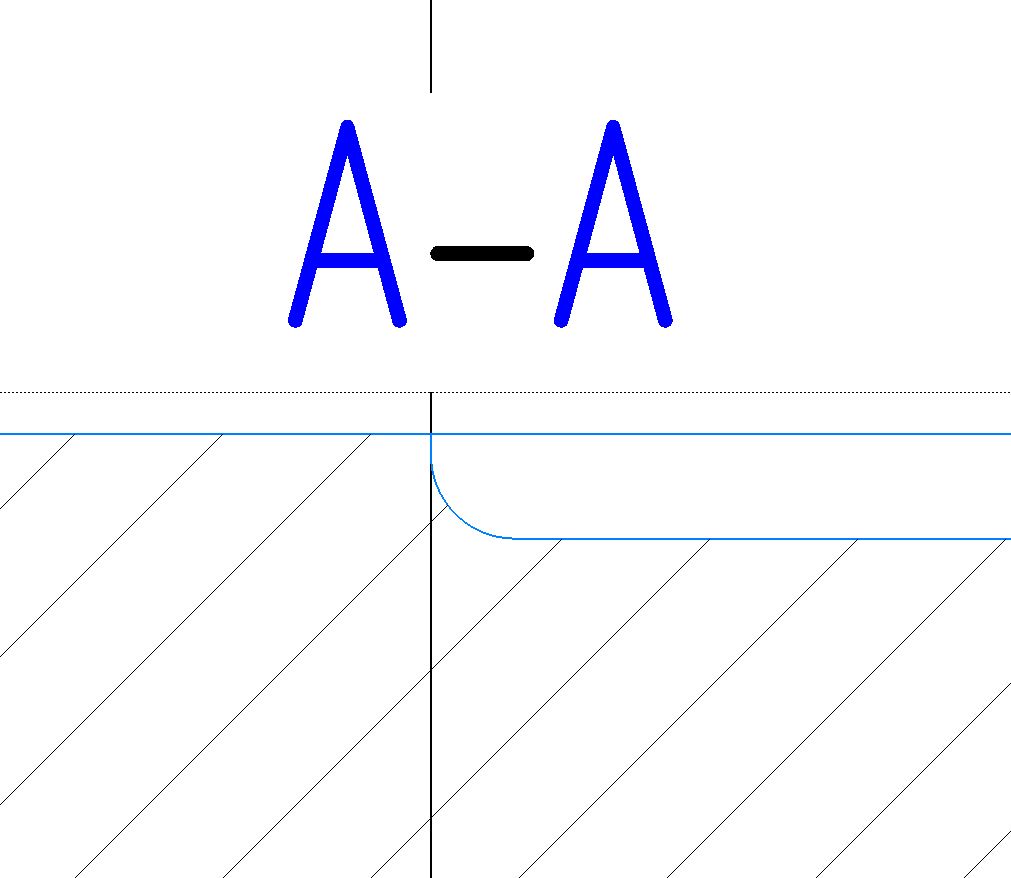

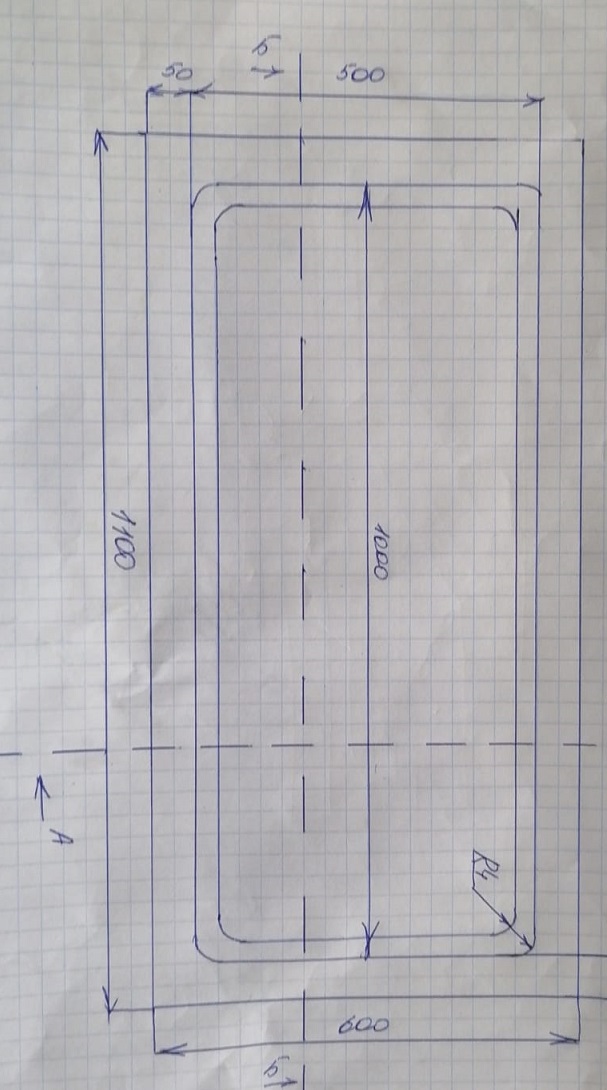

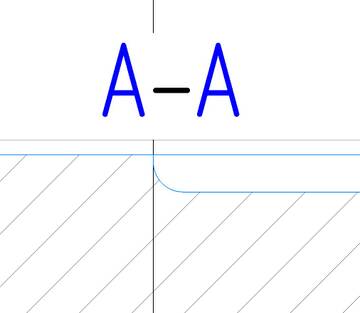

Если я правильно понимаю этот радиус должен соответствовать радиусу инструмента, сделайте 2Д чертеж как на первом фото. Первая операция выемка, вторая рез по контуру.

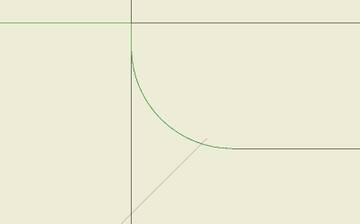

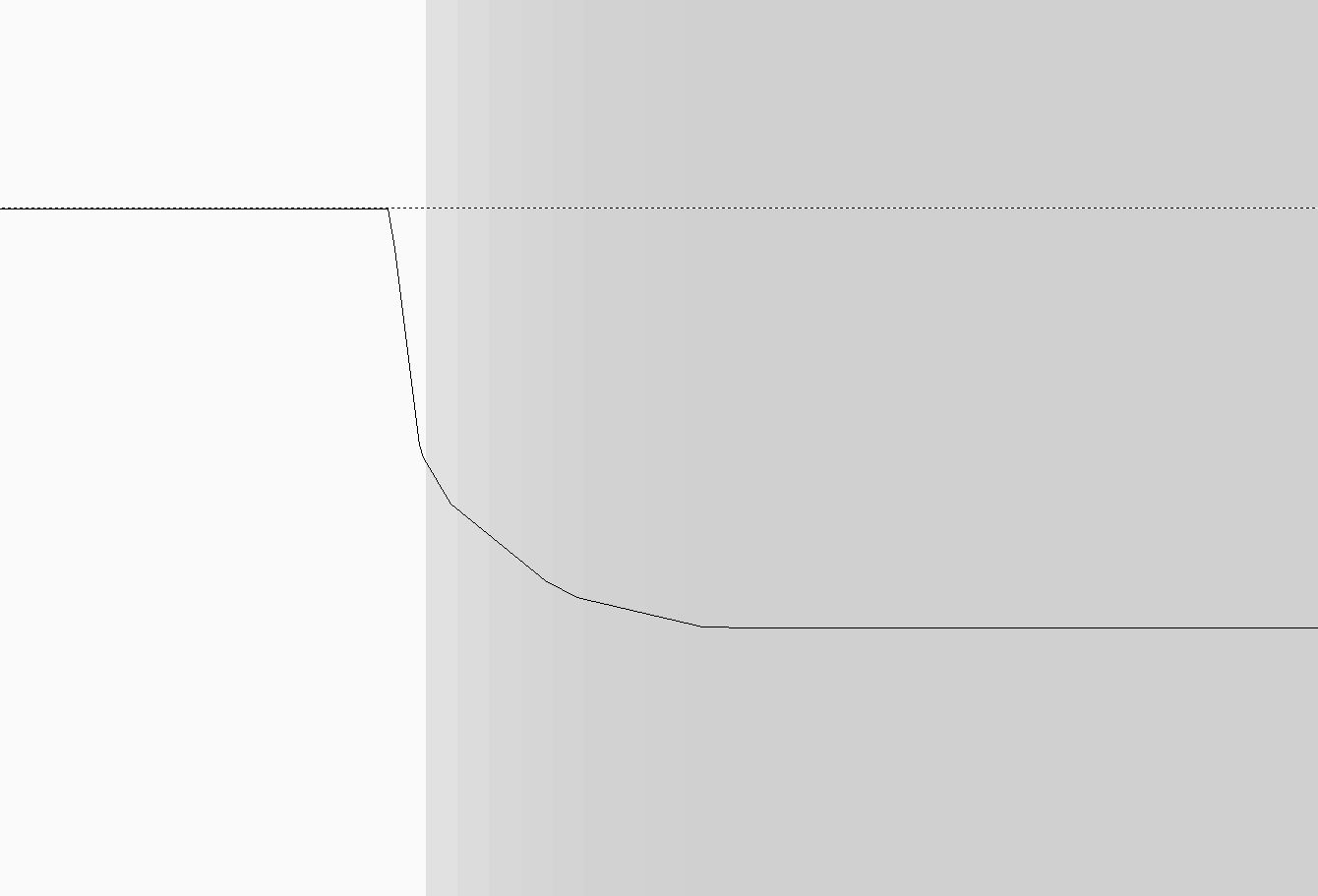

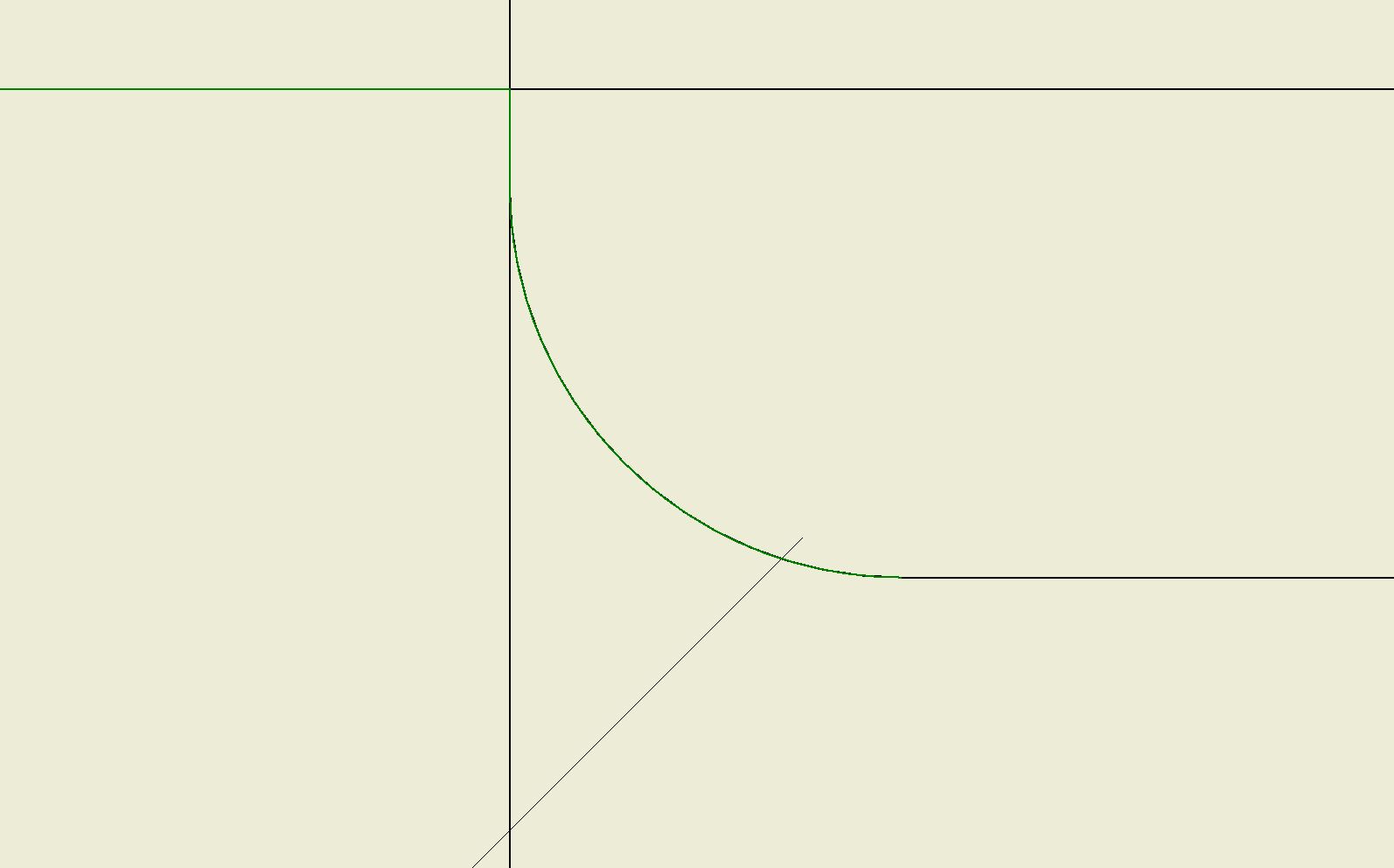

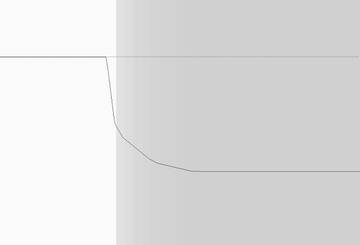

Объясню коротко здесь, ибо с ArtCam общаюсь не год и не два и не десять, но, этой фишки не знал...Разрешение модели изначально максимум 4000х4000, ну, плюс-минус, в 18-м чуть больше, кажись, не факт и не суть... При импорте 3d модели из компас 3D, Autodesk Inventor, SolidWorks, уверен и ииз других программ при большом размере модели происходит сегментация! и это не проблема визуализации- так и режет, пробовал фрагмент. Если УП создаете в ArtCam: новая модель-размер 100х100- разрешение максимальное-модель-добавить границу, ставишь свой размер плюс границы какието, но, как я понял, комп нужно будет менять, грузит конкретно, это не прикол
