Как видите я во всём разобрался
И только потом нашёл схожую тему на форуме - вот тут Но это и хорошо. Если бы я сначала её прочитал, я б точно ничего не понял, а только запутался. (без обид )
Дело было так:
1) Подобрал пароль "NcStudio" (дольше всего по времени)
2) Первёл во вкладке параметров текст и поставил "галку" чтоб ось У считалась поворотной.

При этом изменилась частота вращения патрона вокруг своей оси в ручном режиме (до этого поворот совершался при перемещении оси У приблизительно за 50мм, а стал за 60мм).
3) Закрепил радиально скрепку на патроне так чтоб она чуть деформируясь задевала стол. На стол положил бумажку, так чтоб при повароте патрона скрепа зацетлялась застол и отстреливала бумажку. Выяснилось при нескольких изерениях что патрон совершает свой оборот ровно за 60мм перемещения по оси У. т.е. 60мм соответствует 360 грдусам.
4) Решил для удобства сделать  1 оборот = 360мм. Для этого 0.006*6 и установил здесь

ВСЁ

5) Потом нарисовал в "КОРЕЛЕ"(мне в нём легче рисовать) прямоугольник 200х360, наклонные направляющие со смещением на оборот.
6) В "АртКаме" вытянул по направляющим дугу, вычислил траектории по заданному вектору 200х363 (чтоб был небольшой перехлёст на фрезу) с наклоном растра ctg(360/Lсмещения)

ВЫВОДЫ:

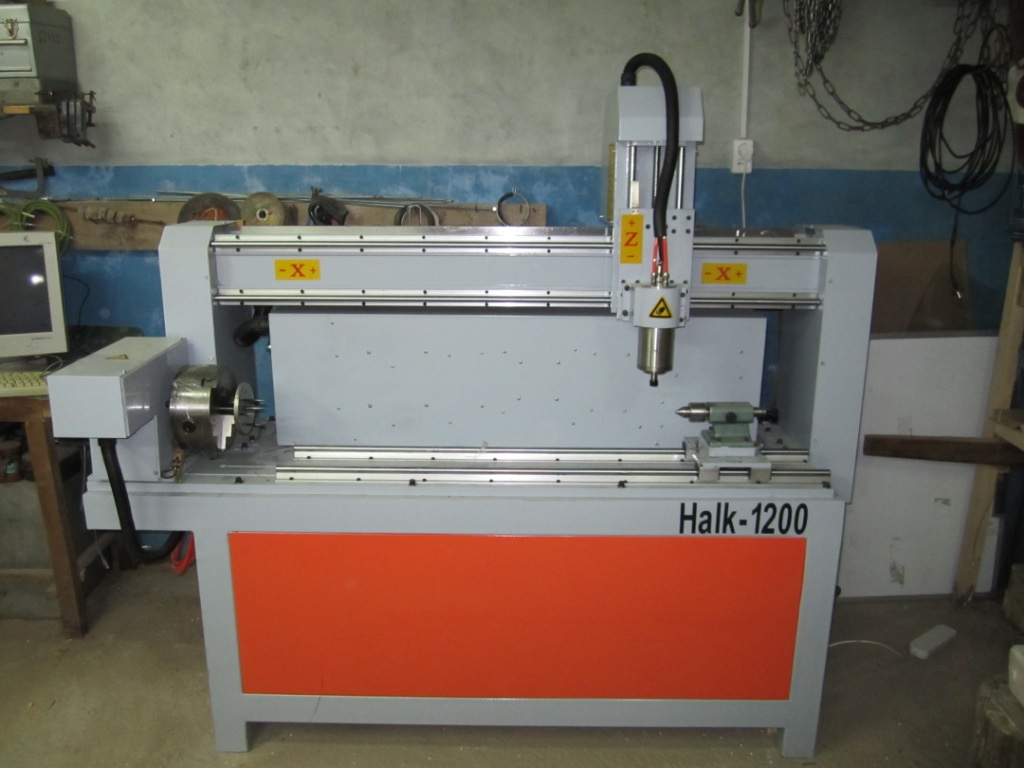

-Перестроить фрезернр-гравировальный станок на фрезерный с поворотной осью можно в течении 30мин.
-"плюс" ещё в том что я оставил шкивы от ручного токарника и можно будет подключив электродвигатель точить фигуры вращения на больших оборотах в отличии от эторо , 3 в одном.
-В "соседней теме" Drygin Alex оказывается говорил

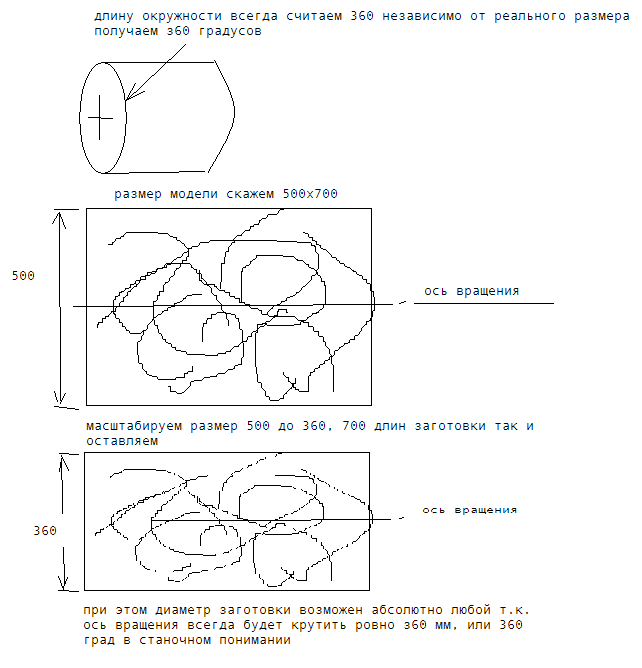

и даже рисовал
так и есть. причём в моей модели если нижнюю точку рельефа по оси Z опустить ниже оси У (установить ноль по Z ещё ниже чем щас)  должно получиться что-то типо этого

ВОТ
