Прорезная резьба

Сообщений 101 страница 200 из 491

101

Полочка 1
Полочка 1.cdr

0

102

Борис Чет картинок не видать.

0

103

Один из вариантов решетки.
http://uploads.ru/t/G/x/M/GxMmE.gif
Решетка.rlf

Вопрос: нужна решетка в векторном варианте или 3D модель?

+1

104

http://uploads.ru/t/T/z/2/Tz2nc.png

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

+1

105

навершие окна. принесли верхнюю часть сделанную на ручном фрезере, я сделал зубчики и нижнюю, резную, часть. кстати, она собрана на пазлах...
http://uploads.ru/t/Z/f/r/ZfrvK.jpg
http://uploads.ru/t/S/h/a/Shamd.jpg

+2

106

hrisov87 написал(а):

Желательно векторный вариант

Вот файл с векторными узорами, а решётку можно собрать по своему желанию.
Узоры.cdr

0

107

Помогите,
кто может поделится фаилом на лавку.
Вот ета лавка.
Прорезная резьба
87 пост

фото
фото готовой продукции 2
122 пост

Спасибо всем.

0

108

vvpas написал(а):

Помогите,
кто может поделится фаилом на лавку.


Дык у автора и попросите он как раз двумя постами выше

0

109

serg0773 написал(а):

vvpas написал(а):

Помогите,
кто может поделится фаилом на лавку.

Дык у автора и попросите он как раз двумя постами выше


Фаил достал и уже готовлюсь к производству :)

0

110

Может у кого-то есть такой узор в кривых??
Зарание спасибо.
http://uploads.ru/t/9/K/i/9KiRb.jpg

0

111

Romann написал(а):

Может у кого-то есть такой узор в кривых??
Зарание спасибо.


Не совсем то, но....
http://uploads.ru/t/E/p/O/EpOLQ.jpg

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

0

112

vvpas написал(а):

Фаил достал

а не подскажешь добряка который поделился? когда ко мне обращались с просьбами дать ссылку на чужую модель я предлагал обратиться к автору... теперь дальше, когда ты написал ЛС на форуме мебельщиков, ты предложил обмен. в письме на почту ты пишешь что поделиться нечем... идем дальше, сначала ты просил вектора чтобы сделать подарок родственнику, теперь пишешь

vvpas написал(а):

готовлюсь к производству

я так понял что хочешь на поток поставить? а теперь скажи честно, то что размещаешь тут с нэта? 19 сообщений за 3 приема - неплохой результат, так держать! через неделю будет под сотню и можно будет расширить ассортимент на производстве...

+2

113

130467 написал(а):

vvpas написал(а):

Фаил достал

а не подскажешь добряка который поделился? когда ко мне обращались с просьбами дать ссылку на чужую модель я предлагал обратиться к автору... теперь дальше, когда ты написал ЛС на форуме мебельщиков, ты предложил обмен. в письме на почту ты пишешь что поделиться нечем... идем дальше, сначала ты просил вектора чтобы сделать подарок родственнику, теперь пишешь

vvpas написал(а):

готовлюсь к производству

я так понял что хочешь на поток поставить? а теперь скажи честно, то что размещаешь тут с нэта? 19 сообщений за 3 приема - неплохой результат, так держать! через неделю будет под сотню и можно будет расширить ассортимент на производстве...
Подпись автора
Ученье свет! А не ученье - на работу чуть свет!

130467 написал(а):

размещаешь

Начнём по порядку. Добряк который фаилом поделился, Андрюс, дизайнер из Вилнюса, могу дать контакты. Пришлось прибегнуть к знатокам своего дела. Поставил задачю, показал фото из журнала. Фаил у меня. Про обмен, готов был отдать единственную ценную модель которой я обладю - Остробрамскую 3д модель. Я честно, открыто просил помощи у всех, кто могбы помочь мне в данной ситуации. Я не пытался украсть и не пытаюсь воровать фаил и/или модель.

Далше.

Поделиться нечем, т.к. всё что имею, всё с просторов и-нета, я думаю у всех тоже самое лежит на компе, глубоко!
Кому показывал, что имею, все говорили ето у меня есть. Сделав определённые выводы - поделиться нечем (к сожелению)!

Теперь про производство.
Можно слово производсто понять в прямом смысле слова, что Вы уважаемый и сделали. Для меня на сегоднешний день слово производство означяет - процесс а не поток! Я есчё не знаю какими фрезами фанеру фрезировать, вопросов больше, чем производства.

Могу в знак уважения только к Вам больше не писать ни одного сообщения. Только попросите меня и всё!

Далше.

Размещаю фаилы которые достались мне через интернет. Я позволю себе сказать, да файлы с и-нета, но не всем доступны.

Как то так сложилась ситуация.

Отредактировано vvpas (01-06-2012 22:44:52)

0

114

vvpas написал(а):

vvpas


А дальше даём время на ознакомление с правилами форума и изучения понятия "мультипостинг"  и умением пользоваться поиском..

Отредактировано StasKa (01-06-2012 23:00:34)

0

115

вспомнил что в прошлом году резал фальш ставни с обналичкой...
к сожалению заказчик продинамил с фото, поэтому визуализация...
обводил с рисунка заказчика. подогнано под щит 600 мм. шириной

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

http://uploads.ru/t/7/W/y/7Wyts.jpg

Отредактировано 130467 (06-06-2012 19:18:45)

+1

116

Стул в *.cdr формате.

http://uploads.ru/t/S/1/f/S1fMx.jpg

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

0

117

vvpas написал(а):

Стул в *.cdr формате

Я в восторге от идеи, но можно пожалуйста файл в DXF формате

0

118

vvpas написал(а):

http://uploads.ru/t/S/1/f/S1fMx.jpg
Скрытый текст:

    Ссылка


Стул  в DXF формате

http://narod.ru/disk/53020705001.f2db33 … a.dwg.html

+1

119

Всем привет!

Что-то в теме тишина, попробуем оживить.

На днях закончил сборник векторов по домовой резьбе, точнее фасадный декор.
В основном карнизы, наличник, навершия и др. мелочевка.
Получилось 4 проекта в ArtCAM 2009, по размеру рабочего стола станка 2500 Х 1700.
Давно уже хотел все собрать в оду кучу, т.к. валялись по диску в разных файлах.
Сейчас с фасадным декором порядок. Буду дальше все систематизировать.

Вектора не резал, только загнал в прайс и жду заказов от клиентов.

Вот что получилось в итоге, сильно прошу не пинать, я недавно только начал домовую резьбу осваивать:

Файлы:

http://s1.uploads.ru/t/lIWRC.jpg
http://s1.uploads.ru/t/QNmOl.jpg
http://s1.uploads.ru/t/Dn36P.jpg
http://s1.uploads.ru/t/BEXv5.jpg

Вот и оживили тему.

+2

120

Прорезной циферблат для часового механизма.

http://s11.radikal.ru/i183/1207/32/1b6d5260e372.gif

Циферблат 1.cdr

+2

121

уважаемые форумчане может у кого-нибудь завалялась модель полки 2х 3х уровневой, хочу себе в баню вырезать под мыльно-рыльные принадлежности :flag:

0

122

недавно вырезал из дуба и мдф

http://s2.uploads.ru/t/VvJYH.jpg

и еще решетка  из мдф
http://s2.uploads.ru/t/sSG2X.jpg

Отредактировано koptev3 (29-10-2012 17:24:44)

0

123

koptev3

так дело не пойдет.Во первых  -мультипостинг.Во-вторых фото абсолютно спокойно грузятся здесь на форум.Так что читайте хелп и правила.

0

124

hak1 написал(а):

Стул  в DXF формате

http://narod.ru/disk/53020705001.f2db33 … a.dwg.html


У меня пишет "Файл удален пользователем." И расширение у Вас DWG, а не DXF. Не понятно.

0

125

ZNOY написал(а):

hak1 написал(а):

Стул  в DXF формате

http://narod.ru/disk/53020705001.f2db33 … a.dwg.html

У меня пишет "Файл удален пользователем." И расширение у Вас DWG, а не DXF. Не понятно.


Попробуй по этой ...

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

+3

126

Ernis3 написал(а):

Попробуй по этой ...

Скачал, но файл ничем не открыть. В Арткам не грузиться, пишет, что ошибка в импортировании, Корелом тоже самое.

0

127

ZNOY написал(а):

файл ничем не открыть. В Арткам не грузиться

Там ведь формат dwg - открываетса автокадом...

переконвертил я его в dxf ...

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

Отредактировано Ernis3 (09-08-2012 09:31:11)

+2

128

У меня такая ситуация:
Недавно устроился работать на станок с ЧПУ. Требуется вырезать балясины из сосны. Проблема в том, что я совсем без опыта и советчиков на работе нет. Подскажите как и чем лучше резать балясины.
начальство хочет резать прямой фрезой, т.к. спиральную у нас негде точить. У меня получается все плохо, ворсистость с краев, завитушки по кромке и такое впечатление, что после 20 балясин фрезу надо менять...
может кто чего-нибудь подскажет.
Заранее спасибо.

0

129

PudS написал(а):

Подскажите как и чем лучше резать балясины

Можно многое начать рассказывать или отсылать к темам а тут БАЦ

PudS написал(а):

начальство хочет резать прямой фрезой, т.к. спиральную у нас негде точить

и усё..Пусть оно и режет...А если не будет где точить прямые фрезы-пусть на топоры переходит
P.S
Хотя смотря что Вы на самом деле режете...если это просто токарка без нанесения резьбы как таковой-то другие подходы могут быть

Отредактировано StasKa (22-08-2012 22:34:54)

+1

130

просто токарку проще дисковой фрезой гнать- на месяц непрерывной работы 1 фрезки с напайками хватит и точить просто и скорость обработки высокая
профиль напаек конус с радиусом
дочитал- "завитушки по краям". значит не токарка- тогда по совету  СтасКа- пусть сами покажут как надо! :blush:

Отредактировано алекс (23-08-2012 02:10:19)

0

131

Узор для прорезной резьбы.

http://s005.radikal.ru/i212/1208/69/074dec808239.jpg

http://narod.ru/disk/59875382001.6eadc8002488567d3c84b90bfb8280bd/столик 4.cdr.html (в CDR)

http://narod.ru/disk/59875538001.464d33e19894759fddfcc71e611df8de/столик 4.dxf.html (в DXF)

0

132

Наткнулся на сайт, много векторного клип арта, вот ссылка: http://www.lenagold.ru/

0

133

Оформил беседку прорезной резьбой по фанере 9мм.
http://s1.uploads.ru/t/AIQV2.jpg
http://s1.uploads.ru/t/zlRru.jpg
http://s1.uploads.ru/t/yEWGx.jpg

+3

134

Кто нибудь делал детские санки,красивые с завитушками.хочу сделать ребенку на зиму.может у кого есть просто фото или ссылочка

0

135

С просторов интернета :
http://static.ngs.ru/cache/market/2d6cf7600ee3e0300a9658c323df2b35_1347427254_800_800.jpg

+1

136

yuric73 написал(а):

Кто нибудь делал детские санки,красивые с завитушками.хочу сделать ребенку на зиму.может у кого есть просто фото или ссылочка


Вот чертежи, осталось только в вектор перевести.

yuric73, если будешь переводить в вектор, поделись пож...

Чертежи :              http://s1.uploads.ru/t/xsbJt.gif
                             http://s1.uploads.ru/t/4xbpl.gif
                             http://s1.uploads.ru/t/wnOcB.gif

0

137

130467 написал(а):

продолжу оживлять тему


выкройки для 18 мм фанеры. высота 430 мм. сидушка 310х310 мм. лист 1220х2440 рарезать на полосы по 400 мм. с листа получится 6 шт. на сидушке большие прямоугольники прорезаются насквозь, маленькие выборкой глубиной 12,5 мм. вот вроде все...

Отредактировано 130467 (14-03-2012 15:20:27)

Здравствуйте! вопросы возникли по поводу вырезов и вставки деталей в вырезы. Как правильно рассчитать вырез под толщину вставляемой детали, в чем  это делается, как подогнать все детали , чтобы они вставлялись и не болтались?

0

138

antoshin написал(а):

130467 написал(а):

    продолжу оживлять тему

    выкройки для 18 мм фанеры. высота 430 мм. сидушка 310х310 мм. лист 1220х2440 рарезать на полосы по 400 мм. с листа получится 6 шт. на сидушке большие прямоугольники прорезаются насквозь, маленькие выборкой глубиной 12,5 мм. вот вроде все...

    Отредактировано 130467 (14-03-2012 15:20:27)

Здравствуйте! вопросы возникли по поводу вырезов и вставки деталей в вырезы. Как правильно рассчитать вырез под толщину вставляемой детали, в чем  это делается, как подогнать все детали , чтобы они вставлялись и не болтались?

Antoshin!

130467 уже давал по этому вопросу ответ, точно не помню где, почитай его посты по лощади-качалке,
скачай фал для наглядности и там по векторам все поймешь.

Лично я по фанере делаю так-
если фанера 18 мм, то делаю отверстия с допуском- 18,2 мм.

По углам отверстий рисую окружности, чуть боьше диам. фрезы и так вырезаю.
Все входит плотно и надежно.
Почитай посты 130467, он в этом деле "собаку съел".

0

139

обрамление окна
http://s2.uploads.ru/t/Kw7tG.jpg
орнамент
http://s3.uploads.ru/t/3DgyU.jpg

0

140

Санки кто ни будь обрисовал?
Сынулька бы порадовать!
Если не образовывали  - я завтра займусь

+1

141

treals написал(а):

Санки кто ни будь обрисовал?
Сынулька бы порадовать!
Если не образовывали  - я завтра займусь

Подпись автора

    --------------------
    Чем меньше у фрезеровщика пальцев, тем он внимательней.

treals,
держи файлик, вектора в cdr, думаю справишься перегнать в Арт.

Порадуй сына!

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

Отредактировано Izhma (31-10-2012 01:12:18)

+2

142

Всем привет.

Господа.
Я в прорезной резьбе новичок, но больно уж хочется преуспеть в этом деле глядя на всю красоту, что есть в этом разделе, но у меня есть один вопрос:

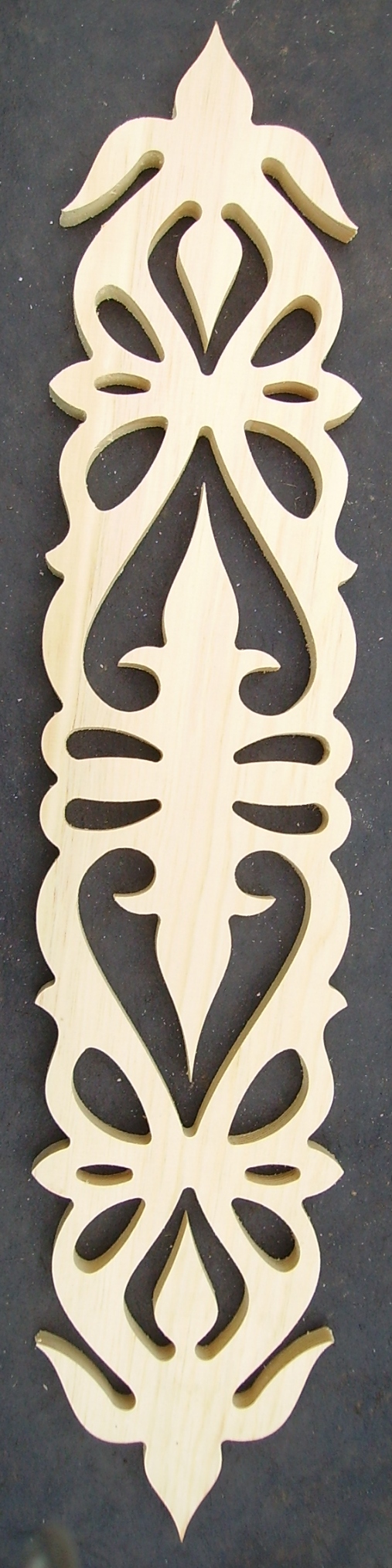

Как крепить на столе изделия, скажем, вот такого формата http://cnc.userforum.ru/uploads/0009/00/75/30755-1-f.jpg?
Учитывая что фреза режет на сквозь то вакуум уже не подойдет. Этот пример от фрезерован со всех сторон, значит либо фрезеровать с одной стороны, а потом переставлять прижимы, либо в местах где фреза не ходит крепить саморезами.
Я правильно понимаю?

Буду премного благодарен если посоветуете что делать, или поделитесь опытом.

0

143

arryk написал(а):

Этот пример от фрезерован со всех сторон, значит либо фрезеровать с одной стороны, а потом переставлять прижимы, либо в местах где фреза не ходит крепить саморезами.

Можно перемычки оставить ,можно на клей ,а можно и на шурупы, кому как удобней :dontknow:

0

144

arryk написал(а):

Как крепить на столе изделия


Я делаю так: через газетную бумагу приклеиваю заготовку на фанерное или какое другое основание, которое в свои очередь крепится на стол станка. Такая фиксация на сдвиг хорошо держит, после фрезерования поддеваю плоской стамеской в нужных местах и заготовка хорошо отходит от основания.
Клей использую ПВА, его немного развожу водой для лучшего промазывания.

0

145

я так делаю:
к столу станка прикручен жертвенный лист качественной фанеры 20мм.

заготовку к столу прикручиваю на несколько 4 шурупа, делаю первый проход, глубиной в несколько мм (УП№1), чтобы видеть контур деталей. Добавляю в некоторые  места саморезы и прорезаю насквозь без использования дополнительных прижимов и без перемычек.
Фишка в следующем:
1) Используемая фреза - кукуруза 3,175мм  - она не выкидывает стружку (пыль) на поверхность
2)  Стружку(пыль) не отсасываю пылесосом - она забивает пропил и препятствует смещению заготовки.
3)  При создании УП на последний проход ставьте глубину 1-2 мм (без использования припуска).
4) Ставьте +, если совет помог.
Из минусов - низкая скорость обработки, но решаема увеличением диаметра фрезы.
P/S/ таким способом раскраиваю лист фанеры 1220х2440х18, используя 15-20 шурупов

Отредактировано PROtein (08-11-2012 17:56:31)

+2

146

arryk написал(а):

Я правильно понимаю?

учитывая что это фото я выкладывал, скажу как резалось.
стол у меня на станке с Т слотами и жертвенным покрытием. фото есть в 29 посту этой темы. орнамент на фото размером 130х646. заготовка под него не менее 160х700. лучше 170 или 180  по ширине. материал 18 - 19 мм. 4 прижима по краям. режу за 1 проход 6мм фреза однозаходная. стараюсь откалибровать станок так, чтобы если и недорезал, то не более 1 - 2 десяток. после прогоняю через рейсмус. снимаю примерно 0.5 мм с каждой стороны. убираются подлохмачивания от фрезы и недорез... вот так я резал орнамент который на фото...

+1

147

Спасибо за советы.

В случае с перемычками- перемычки, я так понимаю, потом лобзиком спиливать, а шурупы вкручивать в перемычки если заготовка достаточно большая?

заготовку к столу прикручиваю на несколько 4 шурупа

А отверстия от шурупов (если все таки шуруп попал на тело изделия) потом замазывать шпаклевкой?
Что лучше взять для этих целей (какую шпаклевку)?
Долго ли "ходит"  кукурузная фреза при фрезеровки фанеры?

Я делаю так: через газетную бумагу

С газетной бумагой тоже неплохой способ но вопрос остается для больших заготовок с достаточно мелким рисунком, не будет ли его выламывать при отдирание заготовки от стала?
Надо будет попробовать.
А нет случайно фото?

Может еще какие способы есть?

0

148

130467 написал(а):

после прогоняю через рейсмус


Если прорезной орнамент более ажурный - обработать на рейсмусе будет проблематично в виду частей поперек волокна.
Тогда уж шлифование с одной и другой стороны...

arryk написал(а):

С газетной бумагой тоже неплохой способ но вопрос остается для больших заготовок с достаточно мелким рисунком, не будет ли его выламывать при отдирание заготовки от стала?

Бумага хорошо расслаивается и  клей ПВА жиденький...
Если аккуратно поддевать с разных сторон, учитывая направление волокна - очень редко когда ломаются детали.

0

149

yuric73 написал(а):

Кто нибудь делал детские санки,красивые с завитушками.хочу сделать ребенку на зиму.может у кого есть просто фото или ссылочка


Смотри тему "Обмен файлами для контурной резки" пост 336

0

150

arryk написал(а):

В случае с перемычками- перемычки, я так понимаю, потом лобзиком спиливать, а шурупы вкручивать в перемычки если заготовка достаточно большая?

Перемычки достаточно тонкие и делаются на последнем проходе, и легко удаляются ножом. А шурупы вкручивать нужно в те элементы, которые вырезаются на выброс. После первого прохода сразу видно, куда можно вкрутить шуруп и ничего заделывать не придётся, т.к. деталь всё-равно идёт на выброс.

Отредактировано Карпуха (08-11-2012 21:24:41)

+1

151

В теме "Альбомы орнаментов"

130467 написал(а):

Резьба по дереву альбом 3
http://uploads.ru/t/0/a/u/0auI7.jpg

Выкладываю файлы EPS
http://s2.uploads.ru/t/Easql.jpg
Альбом 3-1

+5

152

Спасибо 130467 за альбомы, еще файлы EPS из этого альбома:

130467 написал(а):

http://s1.uploads.ru/t/Oplfg.jpg

http://s2.uploads.ru/t/uDZQ7.jpg
http://s2.uploads.ru/t/SYDzC.jpg
http://s2.uploads.ru/t/tlErk.jpg
1
2
3

+7

153

Продолжим оживлять тему.

На пртосторах тырнета как-то наткнулся на фото 18-ти наличников,
скачал:

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.


После этого сел векторизовать их.....
В итоге получил вот это:

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.


Векторизовал долго, не хватало терпения, но осилил все-же...

Хочу расширить коллекцию уже имеющихся наличников.Кто хочет обменяться или др. предложения,
пишите в личку.

По файлам:
векторизованы в формате DWG и CDR,
каждый из 18-ти наличников векторизовал под три оконных проема: 600 Х 800-----900 Х 1300----1200 Х 1800.

Отредактировано Izhma (01-12-2012 11:14:27)

+2

154

Вектора из альбома 2
http://s2.uploads.ru/t/zFaXk.jpg
Вектора EPS

+2

155

Еще вектора альбом 5

130467 написал(а):

http://s1.uploads.ru/t/oROWk.jpg

Ссылка1
Ссылка2

+3

156

Вектора альбом 4:

130467 написал(а):

http://s1.uploads.ru/t/bqlj5.jpg

Ссылка1
Ссылка2

+8

157

Пропильное зеркало

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

0

158

Локомотив викторианском стиле
http://s5.uploads.ru/t/spH71.jpg

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

Отредактировано drewoed (08-02-2014 10:01:43)

-1

159

Летом поступал заказ но клиент так и пропал

http://s5.uploads.ru/t/h2XT8.jpg

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

+7

160

http://s4.uploads.ru/t/mgjAJ.jpg
Интереснее не прорезать насквозь, а делать 2D выборку

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

0

161

Прорезной крест.

https://downloader.disk.yandex.com/preview/5d819c51cd85ae1aa2eb29ba36990c0f/mpfs/7-g9pDQl3AcoG7fAndX9xZt9Y8rhcNntp8Ffn6bY5sT-N6HqU8bt2WfePBqcf_8izN_rPwVSSyIlKWZFySJUhQ%3D%3D?uid=0&filename=%D0%9A%D1%80%D0%B5%D1%81%D1%82%D0%BF%D1%80%D0%BE%D1%80%D0%B5%D0%B7%D0%BD%D0%B0%D1%8F%D1%80%D0%B5%D0%B7%D1%8C%D0%B1%D0%B0png&disposition=inline&hash=&limit=0&content_type=image%2Fpng&size=XXL&crop=0




Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

Отредактировано kartinka (18-11-2013 11:05:52)

+1

162

Помню встречались как-то санки детские...И нашел одно сообщение-но файл удалён-(((
Может есть у кого в загашнике саночки под прорезную резьбу?Заранее благодарен.

0

163

Stas-Ka написал(а):

Может есть у кого в загашнике саночки под прорезную резьбу?


Вот санки как вариант:

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.


http://s018.radikal.ru/i504/1311/c2/c854d3d0d3fd.jpg

+2

164

Stas-Ka написал(а):

Помню встречались как-то санки детские...

тоже , последние дни озадачен поиском и вот нашёл у себя

Автор - с.Усть-Кулом  Алексей.

http://s6.uploads.ru/t/MxknB.jpg

Борис - не успеешь ,  за вами ....
Присмотрелся , а  под ноги перегородка по другому .

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

Отредактировано Посетитель (22-11-2013 00:28:42)

+2

165

узор

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

http://s7.uploads.ru/t/JG3OS.jpg

+3

166

по просьбе выкладываю решетки в DXF формате
в этой теме в ArtCam 2008

+5

167

Приветствую всех. Помогите пожалуйста найти сетку на кухонный фасад.

0

168

130467 посоветуйте новичку на каком материале лучше делать прорезные обналичники? вариантов монго, но у каждого есть свой нюанс(((.
если выбирать из массива какой породы должен быть. Понятно что из лиственных, только у нас днем с огнем не найдеш достойный лиственный массив да еще и сухой.
может вариант на щитах??? на фанере и ПВХ как то не исторически... Поделитесь информаци,  пожалуйста

0

169

shaitanrashpil написал(а):

посоветуйте новичку

для начала посоветую прочитать в этой теме посты 25, 29, 33, 37, 62, 69, 74, а еще лучше внимательно перечитать всю тему.  извини, лень набивать по новой что уже писал. если что нужно объяснить подробней, пиши или стучись в скайп.

+1

170

http://sa.uploads.ru/t/MR2EA.jpg
Вазочка в формате DWG. По рисунку можно разобраться сколько каких деталей.
http://dropmefiles.com/YSYN1

0

171

А так же еще стульчик тоже в формате DWG. под фанеру 12мм, только стульчик по размерам получился не совсем детский :nope:
http://sa.uploads.ru/Ddn6u.jpg
http://dropmefiles.com/2UOeQ

+1

172

eclipse2l написал(а):

А так же еще стульчик тоже в формате DWG. под фанеру 12мм

этот стульчик я подгонял по ГОСТу для старшей группы

http://sa.uploads.ru/t/RiLIe.jpg

пазы в боковушках резал выборкой на глубину 9 мм.
сдесь можно забрать DXF файлы. ссылки рабочие.
второй файлик этто кукольная кроватка под 6 мм фанеру. полоски на деталях - это для обработки по вектору на глубину примерно 4 - 5 мм (точно не помню уже).
http://sb.uploads.ru/t/eBpon.jpg

Отредактировано 130467 (12-04-2014 07:25:10)

+3

173

apolia написал(а):

А какую фанеру использовали?

березовая шлифованная сорт 2\3 или 2\4 в крайнем случае.

0

174

Хочу выложить еще пару файлов.... http://dropmefiles.com/E2u53
http://sc.uploads.ru/t/w2tUI.jpg
Светильник из 4мм фанеры, сам еще не резал....

0

175

Вот такие часы, еще не вырезал так как хочу вырезать из шпона и наклеить на фанеру.
http://dropmefiles.com/xPHsp
http://sc.uploads.ru/t/ylGan.jpg

+2

176

Вот такие рамки резал под декупаж.... http://dropmefiles.com/o2Gfa
http://sb.uploads.ru/t/AIxtj.jpg

+2

177

http://s018.radikal.ru/i500/1212/9d/5ba4505189cc.jpg

Сделана на основе журнала "Мотивы русской архитектуры", вошло не всё.
В оригиналах больше.

Ссылка

0

178

Оригиналы.
Все семь выпусков журнала "Мотивы русской архитектуры" с 1874-1880 г.

http://s017.radikal.ru/i422/1212/2f/fd3de6170624.jpg

Ссылка

+1

179

Был недавно в родном городе. Жаль фотика не было под рукой, поэтому фотографии не мои. Вот такие наличники у нас делают. Может кому пригодятся :blush:http://sb.uploads.ru/t/oP7kQ.jpg
http://sc.uploads.ru/t/sPkh8.jpg

0

180

Люди, кто знает почему и как с этим бороться? Выпиливаю фигурки из 20 мм доски фрезой 6 мм. А она, когда выходит перекашивает вырезанную деревяшку. В итоге происходят такие вещи как пропуск шагов и вообще заклинивание фрезы.
Решит ли проблему фреза с отведением стружки вниз?

Отредактировано vit23 (01-06-2014 20:47:51)

0

181

по моему опыту 50/50, тем более фреза такая - может быть компрессионка спасет. ну или перемычки использовать

0

182

дело в том, что это узор и перемычки не поставишь на каждую дырочку. А что значит "фреза такая" ?

0

183

vit23 написал(а):

Люди, кто знает почему и как с этим бороться? Выпиливаю фигурки из 20 мм доски фрезой 6 мм. А она, когда выходит перекашивает вырезанную деревяшку. В итоге происходят такие вещи как пропуск шагов и вообще заклинивание фрезы.

Давай поподробнее: какая фреза? какой шпиндель? что за узор?
фрезу может заклинить если шпиндель слабый, а режешь за несколько проходов фрезой с рабочей кромкой 6 - 8 мм...
так что давай поподробнее, и решим твою проблему :)

0

184

Проблема следующая: использую "кукурузу" 1 мм, фанера 4 мм. Режу за один проход (пробовал за 2), но фреза ломается именно в последней точке узора. То есть все элементы вырежет и как только поднимается вверх в конце реза - ломается. 4 фрезы запорол. Как избавится от этого? Фанеру на саморезы креплю.

0

185

я про диаметр фрезы, 6ка это помоему достаточно большая фреза, чтобы с использованием вытяжки набивалось стружки для удержания заготовки

Royar, попробуйте перемычку ставить рядом с точкой завершения реза, может быть фреза поднимает материал и её клинит. А в этот момент станок не смещает портал? ну что бы в 0 уходить, а то может быть начинает поднимать фрезу по Z и тут же перемещаться в ноль

0

186

http://sb.uploads.ru/t/KVhI3.jpg
http://sc.uploads.ru/t/YTWP5.jpg
http://sc.uploads.ru/t/dnvtk.jpg
фреза: диаметр хвостовика и фрезы 6мм, двухспиральная, торец фрезы прямоугольный. новая. за проход врезается на 2,5 мм. скорость подачи затрудняюсь сказать.
шпиндель воздушного охлаждения 1,5 кВт. скорость делал от 12 до 15 тыс. оборотов в минуту.
узор на фото. Он ваш, отдельное за это спасибо.
причем застревают именно такие кусочки как на фото я держу. Другие, более мелкие, как то без проблем проходит.
Заклинило только один раз. Остальные разы происходят пропуски шагов и узор пляшет по доске как ноты.

0

187

TopTop написал(а):

ну что бы в 0 уходить, а то может быть начинает поднимать фрезу по Z и тут же перемещаться в ноль

прямо в точку! присмотрелся - да это так. Как мне быть? Исправлять в конце код вручную... есть ли способ еще какой?

Отредактировано Royar (02-06-2014 15:44:18)

0

188

была точно та же проблема, тоже на фанере, на 21й.
при последнем проходе, фреза выходит и толкает собой край фанерки, от чего её {фрезу} клинит и ломает (у меня 4мм кукурузы на 3-4 части разрывало, 2 штуки так сгубил, пока победил). поменял стратегию резки, не особо помогло.
в целом, возникает эта проблема как раз из-за наличия вытяжки, как ни парадоксально. далеко не на всех деталях, но тут не угадаешь... так что, выключите вытяжку и проблем не будет, кроме пыли конечно  :flag:  в этом случае как раз количества стружки хватит чтобы полностью и с гарантией забить паз, чтобы детали плотно в нём сидели, не смещаясь ни на десятку.

Отредактировано BlackOx (02-06-2014 17:34:48)

0

189

Royar написал(а):

прямо в точку! присмотрелся - да это так. Как мне быть? Исправлять в конце код вручную... есть ли способ еще какой?

Отредактировано Royar (Сегодня 15:44:18)


смотреть постпроцессор - скорее всего какая то команда отсутствует, которая отвечает за поднятие на безопасную высоту по Z после окончания резки
у меня как то вот так выглядит:

Код:
G3 X447.45 Y240.45 I-35.02 J-215.94
G3 X403.10 Y238.47 I-11.14 J-248.85
G0   Z10.00
G0 X0.00 Y0.00 Z50.00

предпоследняя строка - вначале поднимает фрезу из материала
а последняя строка - поехали в ноль на высоту 50мм

0

190

Royar написал(а):

прямо в точку! присмотрелся - да это так. Как мне быть? Исправлять в конце код вручную... есть ли способ еще какой?

Проще наверно уп переделать, чем с кодом разбираться

0

191

vit23 написал(а):

диаметр хвостовика и фрезы 6мм, двухспиральная,

одна из причин - фрезу "прихватывает" длина режущей кромки должна быть больше или равной толщине материала, а лучше использовать спиральные однозаходные. 1,5 кВт думаю достаточно чтобы резать 9 - 10 мм за 1 проход. на 12000.

0

192

130467 написал(а):

одна из причин - фрезу "прихватывает" длина режущей кромки должна быть больше или равной толщине материала, а лучше использовать спиральные однозаходные. 1,5 кВт думаю достаточно чтобы резать 9 - 10 мм за 1 проход. на 12000.

Совершенно верно.
Мне недавно пришлось резать буквы из фанеры 15мм. Там были очень тонкие завитушки (каллиграфический шрифт). При пробном резе, когда резал на проход завитушки ломались. Тогда я прорезал на глубину 12мм, шурупами закрепил проблемные участки к жертвенному столу и спокойно дорезал оставшиеся 3мм.
К данному разговору это не совсем относится, но может кому-то придется резать тонкие завитки.

0

193

Узор для резьбы попугаи
http://sa.uploads.ru/t/xDzqQ.png

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.

0

194

су-24 написал(а):

Мне недавно пришлось резать буквы из фанеры 15мм.

в этом случае скорей всего нужно просто правильно разместить точки врезки. выложи фото букв и размеры. а лучше скрин с траекторией УП.

0

195

спиральные однозаходные - покажите пожалуйста ссылками такие фрезы? я кукурузой грызу фанеру, но при диаметре 2.5мм толщина 10мм максимум. Глубже только 4х мм 2х заходная фреза есть, но ею многие вещи прорезной резьбы резать не получается - диаметр слишком большой

0

196

130467 написал(а):

в этом случае скорей всего нужно просто правильно разместить точки врезки. выложи фото букв и размеры. а лучше скрин с траекторией УП.

Спасибо за совет и готовность помочь. С местом врезки все нормально, просто завитки имеют вид архимедовой спирали. Ширина элементов 2-2,5мм, при фрезеровке центр выпадает. Вот я и зафиксировал центр, чтобы он держался, а не вылетал и не творил чудес.

0

197

TopTop написал(а):

спиральные однозаходные - покажите пожалуйста ссылками такие фрезы?

http://gravman.ru/tools_1_1.htm

0

198

доброго времени суток уважаемые коллеги! Я начинающий и не все могу скачать с форума! не хватает сообщений. кто нибудь может поделиться со мной векторной библиотекой для прорезной резьбы?

0

199

Mals87 написал(а):

доброго времени суток уважаемые коллеги! Я начинающий и не все могу скачать с форума! не хватает сообщений. кто нибудь может поделиться со мной векторной библиотекой для прорезной резьбы?

попробуй пролистать эту же тему. например посты 153,154,156,157,158 ссылки не закрытые. векторов там более чем достаточно...

0

200

130467 написал(а):

одна из причин - фрезу "прихватывает" длина режущей кромки должна быть больше или равной толщине материала, а лучше использовать спиральные однозаходные. 1,5 кВт думаю достаточно чтобы резать 9 - 10 мм за 1 проход. на 12000.

Купил фрезу с рабочей кромкой 25 мм фреза и попробовал пилить (толщина 20мм), только по 8.5 мм за проход. Вроде получилось. Только на большом сучке заклинило, а так нормально. Так что большое спасибо за совет - дельный.

0
