Глупые вопросы

Сообщений 401 страница 438 из 438

401

Помогите распознать древесину. Остались с давних времён кусочки. Точно знаю, что один из них - акация, другой - шелковица. Но вот кто есть кто?

http://sd.uploads.ru/t/lTXIM.jpg

0

402

Привет ребята.
Купил я китайский лазерный станок 7w диод.
Когда приехал обнаружил, открутив миханизм фокусировки, что там нет линзы...
Где такое можно купить теперь?!

0

403

CNCshnick, судя по картинкам в интернетах у акации более темный цвет и более отчетливый рисунок, поэтому мое мнение что слева - акация

0

404

Yuran235 написал(а):

CNCshnick, судя по картинкам в интернетах у акации более темный цвет и более отчетливый рисунок, поэтому мое мнение что слева - акация

Наоборот - акация справа.

+1

405

Aleks2007 Как говорится гугл или яндекс в помощь. Читайте, найдете что вам нужно и поделитесь, может и другим пригодится :)

Отредактировано 130467 (29-01-2018 03:59:49)

0

406

Добрый день! Не знаю куда написать, в основном все ветви форума о лазерных станках мертвые( Недавно купили на алиэкспрессе лазерный гравер Laseraxe 2.5 и не можем разобраться какие программы к нему подходят. Пробовали Corel не читает. Может подскажете с какой программой на нем работать или куда лучше задать этот вопрос. Заранее благодарю)

0

407

Здесь же на форуме есть тема и разделы по лазерным станкам - Ссылка. Кроме этого для станка нужна не программа , а постпроцессор .Создаете нужные вектора в любой программе (Корел, АртКАМ, Компас, Рино и т.п.)По векторам соэдаете УП для станка с учетом постпроцессора, который понимает Ваш станок.

0

408

в этой теме уже написала. А что за постпроцессор, что это такое? я в этом ничего не понимаю)))

0

409

7белок написал(а):

А что за постпроцессор, что это такое?


Не верится что Вы не смогли поискать это слово в google :)

Вкратце.
Вы купили станок, который может перемещаться по двум осям.

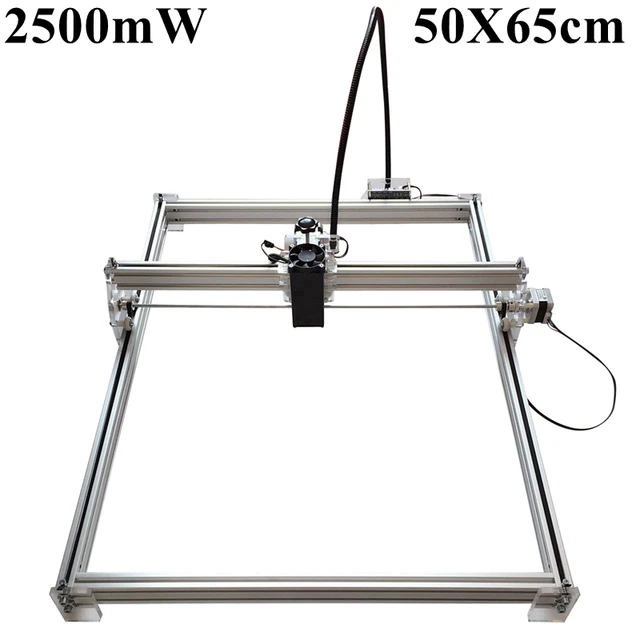

https://ae01.alicdn.com/kf/HTB1tFywOXXXXXXgapXXq6xXFXXXi/Laseraxe-450nm-2500-2-5-DIY.jpg_640x640.jpg

Справа сбоку виден шаговый двигатель в виде куба (к нему провод идет). У Вас их два.
Шаговые двигатели способны стабильно поворачиваться на малый угол, называемый шагом (как по часовой стрелке так и против часовой стрелки)
Чтобы он это сделал нужен драйвер шагового двигателя, который запитывает обмотки двигателя по строго определенной последовательности.

Также драйвер принимает сигналы - повернуть на 1 шаг и направление поворота.

Драйверами управляет управляющая плата, которая обычно на вход принимает текстовые команды вида "05 GO 5 5" называемые обычно G кодом и выдает электрические сигналы драйверам шаговых двигателей.
В некоторых реализациях управляющей платы может и не быть, в этом случае драйвера шаговых двигателей подключаются к компьютеру через LPT порт и управляются компьютером.

Ну а постпроцессором называется так программа, которая преобразует Ваш файл Corel в набор G кодов, понятных станку.
P.S. обычно используют Corel Laser.

P.P.S Также не мешает написать продавцу

P.P.SS Ну Вы бы хотя бы немного сами про станки почитали :)

+1

410

Я нигде ничего не нашла( И все равно лучше бы никто не объяснил! Спасибо огромное!!! И все-таки Corel он не читает( Я пробовала добавлять скаченные картинки в Corele, они не открываются

0

411

Теребите продавца.
У Вас должна быть какая то инструкция где написано как пользоваться.
Для начала определитесь - он компьютером управляется или у него установлена какая то плата в которую надо втыкать флеш или sd карту.

0

412

Продавец нам выслал ссылку на инструкции на китайском языке. Есть версия на английском, на русском ничего нет нигде. В программу вставляются скачанные картинки из интернета обычные и все. больше никакие

0

413

Ищите кого нибудь на месте кто сможет прочитать инструкцию и попробовать

0

414

Но он гравирует, только обычные картинки, будем пробовать резку. Просто макетами воспользоваться не могу из-за того. что он Corel не читает

0

415

7белок написал(а):

Просто макетами воспользоваться не могу из-за того. что он Corel не читает

Корел сохраняет в 30-ти форматах. Как минимум три формата (jpg, png, tiff) программа Laseraxe понимает. Да это растровые форматы. Да это извращение. Но алгоритм таков: В кореле сохраняете макет как картинку, открываете картинку в Laseraxe.

Это расплата за небольшую цену. Всё упрощено до предела, в том числе программное обеспечение.

+1

416

Спасибо большое на пальцах прямо объяснили)))

0

417

tehnoobzor.com/tests-reviews/to-office-equipment/1275-suveniry-iz-fanery-lazerom-lazernaya-rezka-i-gravirovka-fanery.html

А вот пошагово вырезание чайного домика при помощи Laseraxe

0

418

Не знаю как Вас благодарить :blush:

0

419

etechnics написал(а):

tehnoobzor.com/tests-reviews/to-office-equipment/1275-suveniry-iz-fanery-lazerom-lazernaya-rezka-i-gravirovka-fanery.html

А вот пошагово вырезание чайного домика при помощи Laseraxe

Добрый день, попробовала сегодня вырезать что-нибудь. Сделала все, как описано на сайте по Вашей ссылке. При нажимании на кнопку Run программа отключается. Там написано, что нужно запускать его вручную, а как не описано. Не знаете. случайно?

0

420

7белок написал(а):

Не знаете. случайно?

Скорее всего где-то есть кнопочка.
Программа формирует G-код, загружает его в станочек и отключается.

0

421

завтра буду искать кнопочку)))

0

422

Станок немец HIGH-Z с рабочим полем 600х1000 под управлением WinPC-NC. С прогой разбираюсь - мутная она.... Проблема в том что не включается при фрезеровке автоматически шпиндель и вытяжка. Не знаю где поставить "флажок" для автоматизации. В режиме MDI включаю флажком, но при фрезеровке УП не включается на автомате "где собака зарыта"? Кто знает помогите пожалуйста, станок пилит медленно, как NC Studio оставшееся время не показывает, приходится регулярно заходить и смотреть закончил работу или нет.

PS разобрал коробку с "мозгами" ноль перестал отбиваться решил продуть, оказался прав все запылённое, продул проблема ушла, платка смешнее чем Purelogic PCL330. Порадовали концевые датчики - герконы..... Такого от немцев я честно не ожидал.

Отредактировано Andrew_SV_GAD (31-03-2018 10:23:32)

0

423

Всё, отыскал я "свою собаку". Проблема оказалась в G-Code. Прога WinPC-NC установлена на ноут хозяина чпу, арткам 12 версии (не понравился совсем - необычно и не удобно) G-Code они сохраняют в расширении *.tap. Пока в код не глянул (до этого меня уверяли что всё работало) строчки включения шпинделя М3 не увидел. Вот и верь всяким.......

Нормальный код для Match3 которую понимает NC Studio
%
G90
G49
M3 S1000
G0 X12.500 Y-0.500 Z22.000

Экзотика для станка HIGH-Z
T1M6
G0Z22.000
G0X0.000Y0
G0X12.500Y-0.500Z22.000

Теперь осталось проверить будет ли немец "кушать" формат Match`a3.

0

424

Здравствуйте.
Возникла проблема. При обработке УП (уже не первый раз) в какой-то момент фреза не поднимаясь уехала в "0" по ХУ, потом вернулась на зад продолжая дальше резать но со скоростью, примерно, в пять раз медленнее. Выглядит так:
http://s7.uploads.ru/t/zKEVL.jpg
Остановил станок, вернул в "0" запустил по новой. Все пошло нормально. Кто сталкивался с подобным и в чем может быть дело ?

0

425

Случайно не mach3? Если с торрентов то...

0

426

Dok
Было, плавали... Даже статика сбивала при фиговом заземлении, и при включении (Именно включении, а не переключении) телевизора с пульта  и  включении дремеля ( Что интересно, болгарка, сварка, шуруповёрт не давали наводок).    Превышение  скорости подачи, допустимое по максимуму  для 2 д (работают 2 оси) и 3д ( работа 3-х осей) что требует большего тока. При погоне за временем  приходится терять материал и фрезы иной раз. На данном случае , можно попробовать слегка сбавить подачу и понаблюдать. Сомневаюсь в причастности ПО.

0

427

Расулыч написал(а):

Было, плавали...

УП отработала не раз. При перезапуске прошло все нормально. Станок заземлен, ничего постороннего не включал. Питание мастерской отдельное. Мач пришел вместе с платой.

0

428

Dok

УП отработала не раз.

А что по поводу перегрева на драйверах и по пыли на них?             На своём ящике пришлось пару отверстий побольше сделать и почаще продувать.

0

429

Расулыч написал(а):

А что по поводу перегрева на драйверах и по пыли на них?             На своём ящике пришлось пару отверстий побольше сделать и почаще продувать.

Не думал. В понедельник продую. Просто удивил сбой. Ну ушли координаты - ладно. Тут, в определенной точке съездил в "0" вернулся обратно и продолжил резать.

0

430

не пойму откуда растут ноги у ошибки.
проявляется на прямой линии 500-600мм и длиннее при отсутствии узлов голова проходит 160...170мм и останавливается секунд на 5.
получается прожог грани точкой... иногда портит вид.
как на фото.
http://s9.uploads.ru/t/nCUNP.jpg

если ставишь дополнительно узлы (через примерно 100мм) на прямой линии эффект пропадает.
но опять же не на всех направлениях движения головы (замечено только справа налево)
куда копать? мож кто сталкивался.

(контроллер MPC-6515, LaserCut 5.3, WinXP, Corel X3)

0

431

Кто-нибудь изобретал и ставил индикаторы нагрузки и защиту от перегрузки(срабатывание аварийного стопа) для коллекторных двигателей 0,5---1,2Квт и так же по Шаговым двигателям ?Индикаторы интересуют как на дискретных светодиодах,так и стрелочные.

Отредактировано appo (24-05-2018 09:04:03)

0

432

Всем здравствуйте! на примере такой картинки, взятой с просторов интернета, хочу задать вопрос следующего содержания. кто знает или имеет представление, подскажите или натолкните на мысль как управляется поворотная ось на шпинделе? по моему мнению, угол поворота должен задаваться в соответствии с углом касательной к вектору в заданной точке. может я и ошибаюсь. чем управляется такая ось (имею в виду какая программа способна такое просчитать)?

http://s9.uploads.ru/t/MWpkq.jpg

0

433

smirnoff_d написал(а):

чем управляется такая ось (имею в виду какая программа способна такое просчитать)?


Powermill, mastercam, alfacam.

0

434

appo написал(а):

Кто-нибудь изобретал и ставил индикаторы нагрузки и защиту от перегрузки(срабатывание аварийного стопа) для коллекторных двигателей 0,5---1,2Квт и так же по Шаговым двигателям ?Индикаторы интересуют как на дискретных светодиодах,так и стрелочные.

Отредактировано appo (24-05-2018 09:04:03)


В китайском YOOCNC на плате реализована защита по шпинделю (но не подключена - в китайском стиле - все распаяно, а разъем STOP ни к чему не подключен). Это нижняя часть схемы, с оптопарой.
http://sh.uploads.ru/t/yqwNt.jpg

Отредактировано blex (29-05-2018 09:14:08)

+1

435

Здравствуйте! Подскажите, кто знает, как и чем управляется голова режущего плоттера, когда она поворачивает нож на определенный угол вдоль заданного вектора.

0

436

smirnoff_d написал(а):

Здравствуйте! Подскажите, кто знает, как и чем управляется голова режущего плоттера, когда она поворачивает нож на определенный угол вдоль заданного вектора.

В широко распространенных моделях плоттеров нож свободно вращается вокруг своей оси и его режущий кончик имеет не большой оффсет от оси, по этому он поворачивается сам вслед за движением материала.
Существуют и более сложные устройства, где поворот ножа на необходимый угол задается программно и управляется так же ШД.
Но обычно  для работы достаточно оффсетного ножа. Например мой плоттер режет круги 1 мм. Точности более чем хватает.

0

437

Jek44 написал(а):

В широко распространенных моделях плоттеров нож свободно вращается вокруг своей оси и его режущий кончик имеет не большой оффсет от оси, по этому он поворачивается сам вслед за движением материала.
Существуют и более сложные устройства, где поворот ножа на необходимый угол задается программно и управляется так же ШД.
Но обычно  для работы достаточно оффсетного ножа. Например мой плоттер режет круги 1 мм. Точности более чем хватает.

Спасибо! Интересует именно поворот ножа с помощью ШД.

0

438

Тогда погуглите плоттеры с тангенциальным ножем

0
