в том то и дело что нужна наклонная врезка, только чтобы происходила в пределах вектора

благодарю, помогло. но, если векторов много, то умрешь двигать точки. нелзя ли средствами CAM сдвигать "автоматически"

Есть у кого нибудь Clayoo или адресок секретный?

Комп ругается на Авакс - типа вредоносное ПО полезет...

коллеги, маякните плз в личку когда пилюлбку для Clayoo 2.0 выпустят.
Я пока на тсплайнах сижу, инструментария редактирования топологии уже не хватает.

Там Clayoo версии 1.0.5.0, а не 2.0

В оправдание.
Мож кому надо

Ас ис / как есть
У меня встало
))

А как активировали? По инструкции никак не получается.
Можно подробную инструкцию? Пароль Njoy, Enjoy не проходит.

Помогите с активацией RhinoEmboss, Clayoo. ПЛИЗ!

так я и написал про корел. Он легко переведет это в вектор, дальше через dxf в рину, согнуть, опять через dxf в корел, оттуда на лазер.
А есть вариант еще проще - нажать кнопку PrintScreen, вставить скопированное изображение в фотопайнт, подчистить фон и резать.
Для качества лазера вполне достаточно.
Так и буду делать.
Просто пытался разобраться как рина обрабатывает битмап во фрейме. А делает она это так:
Назначает картинку как материал для объекта - в данном случае кривая. И перерисовывает ее вместе с картинкой, изгибая по необходимости. При этом в свойствах материала она прямая.
Т.е. экспортировать теоретически можно, но лишь исходную картинку. Не продумал это мексофт...

GreenA думаю никто тебе тут не поможет.
Иди сюда:
если нет, то сюда:

Отредактировано Melkiades (08-12-2015 09:55:11)

попробуй расплющить полушар при помощи команды Smash, затем положи стл на него, без зазора, по центру. При необходимости выровняй при помощи Align
Думаю скрутило из-за формы опорной поверхности (скорее всего она прямоугольная)
Эта команда использует направления изолиний для изгибания. На полусфере они круглые, на опорной поверхности не знаю - ее нет.

Отредактировано Melkiades (08-12-2015 16:44:20)

Хозяйке на заметку:
Вышел RhinoCAM 2016
На известном зарубежном сайте cg******.com лежит с лекарством.
Я попытался зайти на сайт мексофта почитать про него - они сказли что вход из моего региона запрешен. Присединились к санкциям?
Ну да это обходится за минуту, мы в россии живем.
Посмотрел видео на ютубе. Ничего особенного.
Из приятного - они заявляют что увеличили скорость симуляции на 640%. Применили новую вокстел-модель, заодно улучшили симуляцию в полгиональной модели.
Еще появилась любопытная фича explode cabinet. Дробит шкфчик на отдельные щиты. Как он рисует шипы я не понял. Заодно не понял как делается присадка. кому интересно - разбирайтесь сами.
Поставлю его только ради симуляции. Мой 2015 только что глюкнул на ней. посмотрим...

а зачем в личку? есть предложение создать топик по грасхоперу. там все и обсуждать.

Любой ринокам глючный. Они не заботятся об исправлении ядра продукта, только добавляют новые фичи.
По свободному ходу, да, видел. Там еще много интересных мелочей.
Но основное на мой взгляд это симуляция.

Оригинальный проект посложнее будет:

И делает шипы он на плоскости, используя кривую для вычисления скважности зубцов
Здесь все что мне удалось нарыть по этому проекту, в т.ч. ghx и туториал.
В принципе эти зубцы делать необязательно. Достаточно прямоугольников на плоскости.
А вводить размеры той плоскости, толщину материала/глубину зареза, и обязательно угол фрезы, которой будем резать. Как я понял углы там везде одинаковые - меняется лишь ширина зубца, да расстояние между ними.
Дальше обычный 1/2 axis pocketing - думаю будет достаточно.

Отредактировано Melkiades (24-12-2015 17:42:23)

мне кажется, что угол не может быть одинаковым, а вырезать на 5-и координатке я могу любой угол.
проект zipshape я скачал, но там ошибку засунули, как мне кажется, спецом. надо ковырять.

Отредактировано JIEXA (24-12-2015 18:10:40)

давайте разбираться. тут получаем длину катета.

вот тут мне не понятно.

"subset" ничего не делает

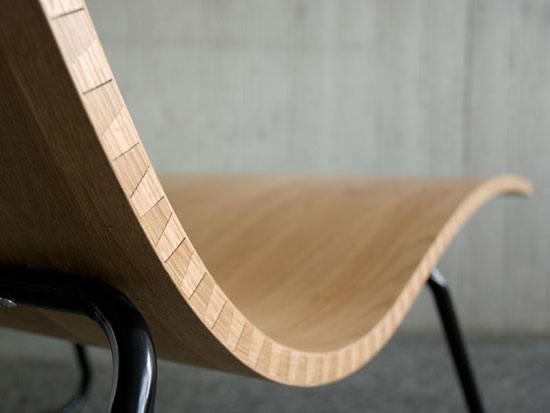

ЗЫ: По поводу zipshape, интересует вот такое направление

Отредактировано JIEXA (09-01-2016 23:08:52)

Из-за чего в ринокаме 2015 может некорректно отображаться заготовка? Box stock выглядит как пирамида, а цилиндр, так тот вообще имеет плоскую грань. Сам пока грешу на древнюю видеокарту с поддержкой open gl какой-то из первых версий

JIEXA
Продолжим наше общение:

В плоском случае шипы чередуются с равными расстояниями. Угол а определяется фрезой. На мойвзгляд такое лучше всего резать 30° фрезой, значит а=15
В случае изгиба по радиусу скважность установки шипов меняется. Но угол остается неизменным.
Заметь - изгиб идет не полукругом, а ломаной линией. Шип согнуть невозможно, а при слейке в прессе тонкая перемычка все равно прижмется к плоской вершине шипа, плюс-минус. Угол считаем от этих маленьких площадок.
Задача при помощи кузнечика расположить линии для выборки как функцию от curvuature.
Мне видится что входными параметрами должны быть толщина пакета после сборки, глубина выборки, угол фрезы. Ну и кривая профиля, ессно.
На выходе нужно получить либо прямые отрезки с нужным периодом чередования, либо прямоугольники. Этого достаточно. В крайнем случае солид.
Сможешь?

Может кто подскажет?
Почему RhinoCam выдает УП с углом поворота в минус??? что и где поменять нужно?
Только начал поворотку осваивать, сильно не пинайте!

вот начало УП:
G00 G49 G40.1 G17 G80 G50 G90
G21
(4th Axis Roughing)
M6 T1
M03 S4851
G01 X0.0000  Z41.0000 A0.000 F3000.
Z38.0000 A0.000
X-301.5000  Z37.8741 A0.000
X-305.1762  Z35.0000 A0.000
X-720.0000 A0.000
X-306.2501 A-4.932
X-306.0000  Z35.7069 A-4.932
X-297.0000  Z37.9880 A-4.932
X0.0000  Z37.9990 A-4.932
Z37.9960 A-9.863
X-301.5000  Z37.8701 A-9.863
X-305.1691  Z35.0000 A-9.863
X-720.0000 A-9.863
X-306.2501 A-14.795
X-306.0000  Z35.7080 A-14.795
X-297.0000  Z37.9998 A-14.795
X0.0000 A-14.795
Z37.9925 A-19.726
X-301.5000  Z37.8666 A-19.726
X-305.1665  Z35.0000 A-19.726

Отредактировано F-Roger (22-01-2016 17:53:07)

и все же: при изменении значения Scale Factor на отрицательное с чистовой УП проблем нет, вроде все ОК, но вот при повороте стола Rhino выдает уп где угол поворота с двумя минусами, или минусом и плюсом одновременно, соответственно Mach ругается

G00 G49 G40.1 G17 G80 G50 G90
G21
(Rotate Table Operation)
G00 Z45.0000
X-171.0000 Y-260.0000
A--90. F10160.
(Horizontal Roughing)
M6 T2
M03 S4851
Z33.9803
X-116.7566 Y-18.7996
G01 Z33.3453  F2500.0
Y-34.5316 Z30.5713  F2500.0
X-13.3526  F3000.0

Я про V-образную фрезу. Минимальная ширина площадки между двумя шипами должна быть больше пятки фрезы - это меньше 1мм. Влезет в любом случае.
И шипы отнюдь не одинаковые, именно на радиусе. Внешняя сторона несет широкие шипы, внутренняя узкие. При выпрямлении листа получится снаружи широкие шипы с малой скважностью, изнутри наоборот.
Для обработки достаточно обычной 2 1/2 axis pocketing с шагом чуть меньше ширины пятки. Кромка под углом получится сама. И именно на 3 осях.
Ты с файлами разобрался?

Отредактировано Melkiades (29-01-2016 10:40:10)

taawint
RhinoNest

http://lmgtfy.com/?q=rhinonest+video

Отредактировано Melkiades (08-02-2016 15:06:32)

Доброго дня. Столкнулся с проблемой зависания Рино 5 при прогоне имитации в Ринокаме 2015.
В версии Рино 5.11 комп (Вин7 х64 лицуха) вис намертво во время первых движений фрезы, версия 5.09 виснет (сама прога) по окончанию прогона за 50-60 строк до конца.

UPD: проблема решена (решилась?) очередной переустановкой РиноКАМ 2015.

Отредактировано amtal (17-02-2016 17:52:23)

у меня есть русская панель c bycnhevtynfvb к rino 5, сброшу на почту

В 16 не знаю, а вот в 15 такое бывало если детали не помещаются на заготовке.

Коллеги, а подскажите как сделать приятный для глаза завиток на конце профиля?
Кто как делает?

как интегрировать RhinoCAM  в  Rhinoceros СПАСИБО ЗА ОТВЕТ

VisualMILL 6.0
VisualCAM 1.0
я не нашол файла с расширением .rhp

Вопрос - где в настройках чистовой обработки можно убрать "выезды" за пределы заготовки при переходе на другой участок обработки?
Стратегия "параллельная финишная", при наличии на модели "пустых мест" объезжает их, поднимая фрезу до безопасной высоты и едет к следующему участку обработки "по воздуху", и уже там "врезается" и дальше пилит. Имеется-ли какая настройка, чтоб убрать эти "полёты" и заставить фрезу ехать СКВОЗЬ заготовку(точнее сквозь пустое место, ибо там уже всё выбрано черновой обработкой)???

Спасибо, что направили куда нужно. По умолчанию там "Клиренс план" стоит - фреза делает подъём до уровня нуля заготовки и едет к следующей точке обработки. Выглядит это так:

Изменил на "Ским", стало так:

Общем - то, что нужно Спасибо за подсказку.

Не помню, кажется они называются aware area. Это есть только в РК 2015-2016.
И насколько мне помнится они работаю только в 2Д стратегиях - в 3д финише этой закладки не будет...

А что именно вы хотите собирать в рино?

Рино под это не заточен. Вообще я бы определил рино как базовую платформу, которую при помощи плагинов можно адаптировать под свои задачи.
Для параметрического моделирования это Grasshopper
Для архитектурного VisualArq
Для корпусов судов RhinoMarine
Для обуви RhinoShoe
Для ювелирки RhinoGold
Для извращенцев T-Splines, Clayoo
и т.д.
Ощущаете диапазон применений?
А есть еще плагины для вывода сделанного в виде картинок (Maxwell,Vray, Keyshot и пр.) и объемных вещей (RhioCAM, MadCAM, 3DPrint и т.д.)
Лично мне рино как инструмент моделирования не очень удобен, SolidThinking приятнее. Но в связке с ринокамом рино превращается в офигенно удобный инструмент быстрого прототипирования, чем я и пользуюсь.
Когда освою grasshopper думаю расширю свои возможности

Возможно ли с помощью Рины преобразовать 3Д-модель в рельеф?
Гугл выдает несколько способов это сделать, но только либо в 3Дмаксе, либо в Блендере, либо в Мэшлаб. Пробовал блендером и 3дмаксом, не осилил, т.к. с этими программами не знаком совсем.
3Дмакс   https://www.youtube.com/watch?v=Wmv3QAuAYlA
Блендер  https://www.youtube.com/watch?v=L5sffEExPU4
Мэшлаб   https://www.youtube.com/watch?v=vaDAiH-IeN4

Это зависит от крутизны кромки модели. Конечно при условии что граница обработки это граница рельефа.
Рина будет считать траектории до тех пор, пока центр фрезы не дойдет до границы (вид сверху).
Если обрабатывается плоская деталь, стратегия например projection pocketing, то выйдет за границу на радиус фрезы.
Если же модель например полушар, то не дойдет до нулевой плоскости примерно на диаметр фрезы.
Лично я чтобы не иметь проблем делаю офсет границы на диаметр фрез плюс 5-10% и уже эту кривую использую как зону обработки.

еслиб всё было ТАК просто... Общем - имеются модели. которые рино пилит с отсупом в ДЕСЯТЬ диаметров фрезы(а может и больше). Стратегия одна и таже - параллельное финиширование. Говоря проще - есть модели. где этот отступ как вы и пишете - до одного диаметра кончика фрезы(0.5мм), а есть, где фреза ещё часть "щита" пилит плоскостью на 5-10мм от границы самой модели!

Ничего - там обычно пусто вообще.

тогда все правильно - ринокам от балды выбирает зону обработки.
Теоретически он вообще считать ничего не должен с ошибкой no control area defined
Нужно задавать обязательно.

Отредактировано Melkiades (18-04-2016 23:20:13)

Я не знаю как MOI генерирует DXF.
Я бы извлек кривые из граней, их экспортировал в рино.
А смысл? Слоты (прорези) для сборки можно сделать и в MOI.

Нет - ринокам подставляет автоматически размеры заготовки исходя из габаритов всего что лежит в рабочем пространстве.
В качестве границы обработки к примеру стл никак не подойдет. Только кривая, либо, в последних версиях, плоская поверхность.
Но с поверхностями все сильно глючно...
Граница обработки строится за пару минут, я подозреваю что тс пришел в рино из арткама и посчитал что здесь тоже все само получается...
Ну он уже получил ответ и ушел... надеюсь думать.

Отредактировано Melkiades (24-04-2016 15:56:06)

О! А я не знал - постоянно задаю зоны обработки. Похоже у нашего тс проблема как раз с проивольной заготовкой.
Мне без надобности, на будущее учту.
Кстати, результат визуализации смог сохранить в стл?
У меня не получилось - глюк какой-то...
2016 РК уже нормально выбирает несколько плоскостей для обработки. Мне кажется макнилы не утруждают себя сервиспаками - просто выпускают новый релиз.
По глюкам визуализации не скажу - не разобрался.
А вот вылеты при просчете лечатся неплохо применение мультитреадинга вкупе с 64-битной системой и большим объемом озу. Рекомендую.

Отредактировано Melkiades (24-04-2016 23:43:43)

Кстати вопрос - а ктонить пользует "МадКАМ" для Рино? или тут только РиноКАМ обсуждается?
И да - "глю", который я описал выше проявляется при явном выставлении "нулевой" плоскости для финиша - например при "индексной" обработке на поворотном столе задаётся нулевая плоскость. совпадающая с цен6тром стола - чтоб фреза не резала "глубже". Вот видимо из-за этого ограничения и возникает от такое:

Это кусок модели. размер "клетки" - 5мм. "Фреза" оканчивает обработку по поверхности модели(стенка в этом месте почти вертикальная) доходит до "нулевой плоскости" и пилит "вбок" ещё почти 2.5мм.
Поэтмоу пока забил на ринокам и ковыряю мадкам - более "легковесная" КАМ надстройка, и почти не глючит/вылетает. Её можно поставить парарллельно с ринокамом и по потребности включать или то, или другое.
А, забыл вопрос - ринокам у мну 2014 ,и при редактировании "инструмента" иногда всё намертво виснет! Как от этого избавится?

Это плоскость, проходящая через "ноль" поворотного стола, перпендикулярная поверхности стола, и делящая модель на "части".

"граница" обработки не выбрана - режется из "кубика". да и по СТЛ тяжко задать ту самую "границу".

фига с два! Как вылетало с ошибкой так и вылетает(по каждому чиху!)

Отредактировано megagad (25-04-2016 04:13:50)

Меня не устраивает то, что "некоторые" модели это чудо режет "впритык", почти не отходя от края модели в бок. Причём без разницы стоит-ли ограничение глубины или нет. А вот некоторые, особенно объёмные он режет так - с отступом от модели. И хотелось-бы разобраться почему оно так делает и как это устранить!

Лично мне иногда надо показать клиенту как оно вырежется. Рендерить исходный стл не вариант. Поэтому и хотел сохранить результат симуляции в стл, загнать его в кейшот и сделать нормальную картинку. Не удалось...
А у меня основной глюк визуализации - "перегрузка". Начинает рисовать нормально, затем резко тупит на какой-то строке, мин на 10-30...

хм. И как вы это сделали?
