Вопрос по Арткаму к специалистам 8

Сообщений 1001 страница 1100 из 1271

1001

kylan написал(а):

Может как предложение вот такой вариант

Так и пробовал, когда не помогла замена файла "цельно"...
Возможно, конечно, причина и какой то сугубо частной проблеме на конкретном рабочем месте. Будем вручную "перенабивать"  БД , раз по простому не вышло 8-)

Тем не менее , всем спасибо за подсказки!

0

1002

kylan написал(а):

Возможно покажется ерундой, но при правке постпроцессора я не мог добиться работоспособности нового

совсем не ерунда - лишняя точка или пробел - и уппс :unsure:

0

1003

Poligrafist написал(а):

Возможно, конечно, причина и какой то сугубо частной проблеме на конкретном рабочем месте.

Вполне возможно.
На домашнем компе, чтоб зайти в настройки роутера я набираю 192.168.1.1 ........ внимание ..... на английской раскладке. Иначе, если на русской - ни как. А казалось бы, какое отношение к цифрам и точкам имеет раскладка? У меня- имеет.

0

1004

kylan написал(а):

У меня- имеет

Очень интересно. Я такого за все годы не встречал.
Попробуйте в текстовом файле набить оба этих адреса в разных раскладках и потом посмотрите и сравните в шестнадцатеричном виде.

0

1005

Проблема с наклонной плоскостью. Пытаюсь нарисовать спираль:https://i.imgur.com/oFgR7Oml.png По какой-то причине рисует ту странную линию по центру, и я без понятия как ее убрать.

0

1006

kylan написал(а):

...
На домашнем компе, чтоб зайти в настройки роутера я набираю 192.168.1.1 ........ внимание ..... на английской раскладке. Иначе, если на русской - ни как.

Проверил- без разницы к раскладке. К роутеру подключаюсь.

0

1007

fizz написал(а):

...Пытаюсь нарисовать спираль...

А подробнее -  как Вы  Ету спираль рисуете?

0

1008

DeKot написал(а):

А подробнее -  как Вы  Ету спираль рисуете?

Создаю окружности, после от них рисую параллельные дуги, удаляю круги и закрываю линиями спираль создаю наклонную плоскость и выходит такое.

0

1009

В АртКАМе есть замечательный инструмент (функция) Выдавливание .
  Рисуете (как умеете) нужную спираль, создаете два вектора начального и конечного профиля.
https://c.radikal.ru/c16/2104/76/373fb625b5a0.jpg

+1

1010

На всякий случай, скачал как то давно  программку   https://i3.imageban.ru/out/2021/04/08/afabc7075818c5211e06c759272efaeb.jpg В ней есть функция рисования правильной  спирали. И не надо" Создаю окружности, после от них рисую параллельные дуги, удаляю круги и закрываю линиями спираль".

+1

1011

Расулыч написал(а):

На всякий случай, скачал как то давно  программку

В повершейпе есть есть возможность одним кликом нарисовать спираль. Причём повершейп и артам - это программы из одного пакета, поэтому спираль из повершейпа можно вставить в арткам просто копипастом.

0

1012

Коллеги, прошу подсказать. Всю тему пролистал - не нашел. А ведь где-то видел давно видеоурок такой.

В общем, был такой видеоурок, как сделать утопленный рельеф, типа мебельного фасада, но с плавным заходом. Т.е. в материале как бы углубление по контуру вставляемого рельефа, при этом у этого углубления по контуру плавный S-образный переход с поверхности к дну. И на дне уже вставлен рельеф.

Не знаю как правильно поискать, на "утопленный рельеф" гугл все какие-то вырождения рельефа мне подсовывает.

Даже картинку подходящую не смог найти. Но вот примерно так:

https://i5.imageban.ru/thumbs/2021.04.17/ec6d5b412528002b1a0f545cfcfd96f2.jpg

Только здесь переход не очень красивый, резковат, не плавный S-образный.

Планирую добавить такую границу к импортированному рельефу, а на станке ноль чуть приподнять на 0.3мм и тогда фреза не будет шкрябать начало захода, а плавно войдет в материал. И неровности стола тоже не страшны. Плавность захода все сгладит.

0

1013

Simon58
В арткаме способов несколько наберётся. А я делал так : импортируешь рельеф, векторезируешь, смещяешь вектора наружу, через редактор формы задаёшь плавное заглубление (угол и глубину подбираю по высоте модели), вторым слоем делается наложение рельефа. Проверяешь , чтобы рельеф не выглядывал поверх заготовки. Или через выдавливание. создаётся смещённый вектор, рисуется вектор по нужной форме заглубления и так же накладывается сам рельеф.

+2

1014

+9

1015

Расулыч написал(а):

Simon58
В арткаме способов несколько наберётся.

Я понял принцип, спасибо.

vasa29 написал(а):

Я втайне ждал от Вас сообщения :) И это случилось. В очередной раз Вы выкладываете нужное обучающее видео. Да, вроде это оно самое. Теперь я знаю как такой декор называется.
Большое спасибо!

Отредактировано Simon58 (17-04-2021 15:11:28)

0

1016

Здравствуйте всем.
четыре года, как не подходил к станку, все не было времени...
Более-менее освободился, и, наконец-то, смог возвернуться к своему франкенштейну...
Только вот за время без практики напрочь забыл принципы работы(((
https://i.imgur.com/7nPn6fam.jpg

вот есть такой STL.

хочу попытаться сделать украшательство для стола, все бы ничего, одна проблема - лента и звезда лишние...
Подскажите (напомните), есть ли возможность их убрать?
Хочу на щите надпись сделать, а эти элементы лишние...
Заранее, кто поможет, спасибо)

Отредактировано Olsa (02-05-2021 14:10:39)

0

1017

Olsa написал(а):

есть ли возможность их убрать?

1 Обводите вектором нужную область.
2 Редактор формы, обнулить внутри.
3 Редактор формы, круг. слить по наибольшей.
4 Если необходимо поднять, плоскость, слить по наибольшей.

+1

1018

vasa29 написал(а):

Olsa написал(а):

    есть ли возможность их убрать?

1 Обводите вектором нужную область.
2 Редактор формы, обнулить внутри.
3 Редактор формы, круг. слить по наибольшей.
4 Если необходимо поднять, плоскость, слить по наибольшей.

что-то не выходит

редактор форм - обнулить внутри - делает вырез по выбранному векторы до основания

Редактор формы - круг - слить по наибольшей - делает небольшую выпуклость (но по уровню - ниже верхней границы рельефа)

что-то не так...

0

1019

Olsa написал(а):

делает небольшую выпуклость (но по уровню - ниже верхней границы рельефа)

vasa29 написал(а):

4 Если необходимо поднять, плоскость, слить по наибольшей.

Либо в редактор формы, круг, начальная высота, добавить необходимое значение.

Отредактировано vasa29 (02-05-2021 15:40:49)

+1

1020

неее, не выходит, получается ерунда, как ни жаль...

может, есть у кого в загашнике такае же модель, но без звезды???

https://i.imgur.com/TilcDxTm.jpg

очень хочется, а воевать уже устал...

0

1021

Такие вещи лучше проделывать в нормальном 3д редакторе. Высылайте STL на mnsp@ukr.net Уберу в 3д максе

+1

1022

су-24 написал(а):

Такие вещи лучше проделывать в нормальном 3д редакторе. Высылайте STL на mnsp@ukr.net Уберу в 3д максе

Уже сам дошел до этого (3Д макс). Жду жену с работы (она, вроде бы умеет пользоваться им). Попробуем своими силами, если не получится, то, спасибо за помощь, вынужден буду обратиться к ВАМ.
Всем, кто помог, ответил, попытался выручить, по правилам форума проставил "+".

0

1023

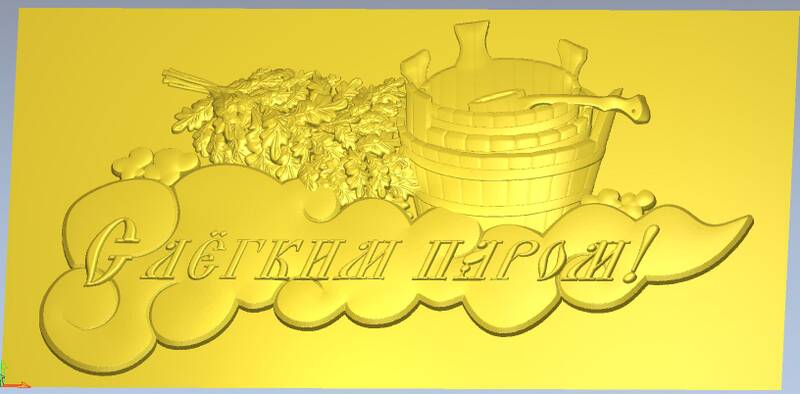

Помогите справиться с рельефом!!! https://forumupload.ru/uploads/0009/00/75/50812/t928907.jpg Нужно удалить надпись, помогите!!!

0

1024

Добрый день!

Только недавно познакомилась с ЧПУ и ArtCam. Необходимо вырезать в детале орг стекла 1,5 мм толщиной прямоугольники заданной глубины (0,2 мм; 0,4мм; 0,6 мм). Задаю данную глубину в программе. В итоге все углубления получаются практически одной глубины: 0,7 мм. Подскажите, пожалуйста, что я делаю неправильно, как это можно исправить?

Более подробно о моих настройках и приборе:
При построении ToolPath начальную глубину выставляю 0, конечную 0,2 и тд.
Параметры используемой фрезы:
-концевая фреза 2 мм,
-Шаг 0.100 мм
-Макс глубина резания 0.100 мм
-Частота вращения 18000 об/мин
-Рабочая подача 2000.000 мм/сек
-Подача врезания 1800.000 мм/сек
Используемый станок в работе: CNC Engraving Machine

Подозреваю, что дело в том, как я выставляю ноль по Z в начале работе на приборе, возможно, заготовка слишком сильно прижимается, но вдруг необходимо поменять и какие-нибудь настройки в ToolPath. Помогите, пожалуйста, уж очень необходимы эти заготовки!!!

0

1025

Cubaki написал(а):

-Рабочая подача 2000.000 мм/сек
-Подача врезания 1800.000 мм/сек

Нечего не попутали, может мм/мин?

0

1026

Cubaki написал(а):

Помогите, пожалуйста

Дайте сюда Вашу УП(управляющую программу,что создали)

0

1027

Cubaki написал(а):

все углубления получаются практически одной глубины: 0,7 мм.

Фреза стружкой вверх? И как прижимаете заготовку?

0

1028

Cubaki написал(а):

я выставляю ноль по Z в начале работе на приборе

выставляете по касанию заготовки или есть датчик поверхности ?
И если рез идет на бОльшую глубину, чем требуется, то очень вряд ли , что

Cubaki написал(а):

заготовка слишком сильно прижимается

, от метода крепления заготовки многое зависит - возможно "горб" на пластине\листе получили.

Отредактировано Poligrafist (18-05-2021 12:08:20)

0

1029

Здравствуйте.
При задании гравировки по средней линии на визуализации углы выходят почему-то скругленными:
https://i.imgur.com/o5eLO3vm.jpg https://i.imgur.com/IsdOgWLm.jpg
Менял разрешение, пробовал разные фрезы, ничего не меняется. Подскажите  в чем дело ?

0

1030

Может стоит поменять программу?https://i.imgur.com/86Fjaghm.png
https://i.imgur.com/uym22OOm.png

0

1031

Dok написал(а):

Здравствуйте.
При задании гравировки по средней линии на визуализации углы выходят почему-то скругленными:

Менял разрешение, пробовал разные фрезы, ничего не меняется. Подскажите  в чем дело ?

Здесь нужно обвести замкнутым вектором средние линии и фрезеровать 3д внутри замкнутых векторов, чтобы фреза на углах поднималась по Z. Тогда все получится. Скругленные углы именно потому, что фреза все время на одной глубине.

+1

1032

су-24 написал(а):

Здесь нужно обвести замкнутым вектором средние линии и фрезеровать 3д внутри замкнутых векторов

вопрос был по средней линии - это 2.5D

Dok написал(а):

пробовал разные фрезы

программа не даст выбрать фрезу не конусную - угол 45/60 итд
разве только что гравёр
хмм, шарик тоже выбирается
углы красиво только конусной ;)
Вы какую ставите?
ещё непонятно - при визуально ровных векторах на вашем скрине - резка делает какие-то множественные угловые проходы по вектору

Отредактировано TATAPNH (29-05-2021 08:30:58)

+1

1033

TATAPNH написал(а):

программа не даст выбрать фрезу не конусную - угол 45/60 итд

Ой.

https://i.imgur.com/g6qNuFil.jpg

+1

1034

Dok написал(а):

Здравствуйте.
При задании гравировки по средней линии на визуализации углы выходят почему-то скругленными:

Менял разрешение, пробовал разные фрезы, ничего не меняется. Подскажите  в чем дело ?

Выберите режим обработки "Гравировка" и там "внешние вектора границы",  с подрезкой углов.
И будет как у BaraBashka.

+1

1035

Martin написал(а):

Выберите режим обработки "Гравировка" и там "внешние вектора границы",  с подрезкой углов.
И будет как у BaraBashka.

Спасибо. Такой режим не подходит в связи с длительным временем обработки. Проблему решил увеличением точности обработки м 0,005 до 0,001

TATAPNH написал(а):

Вы какую ставите?

V-образную 60 градусов.
https://i.imgur.com/LsUC6ntm.jpg

Отредактировано Dok (29-05-2021 20:41:30)

0

1036

Dok написал(а):

Такой режим не подходит в связи с длительным временем обработки.

Сколько времени сэкономили, если не секрет?

0

1037

https://a.radikal.ru/a14/2105/1d/63da228e280b.png

Добрый день . Случился не понятный глюк на Арткаме 2018 , а именно не выбирается инструмент на выборке . Никто с таким не сталкивался ? Не очень хочется Арткам переустанавливать .

0

1038

Anvar001001 написал(а):

Случился не понятный глюк на Арткаме 2018

Возможно так решиться проблема
https://i.imgur.com/4B4TCTvm.jpg

0

1039

kylan написал(а):

Возможно так решиться проблема

Пробовал уже . И на совместимость не прокатило .

0

1040

Anvar001001 написал(а):

не прокатило .

варианты:
1. просто перезагрузить систему.
2. Откатить систему на день, когда все работало.
3. Активировать по новой.
4. Проверить папку карантина вашего антивируса. Не спер ли он чего от арткама.
5. При наличии дистрибтива- переустановить арткам. Не долго.

0

1041

Dark Knight написал(а):

Сколько времени сэкономили, если не секрет?

https://i.imgur.com/s83qCb6l.jpg https://i.imgur.com/SyZywchl.jpg

+1

1042

Dok написал(а):

Ответ на вопрос так и не получен.

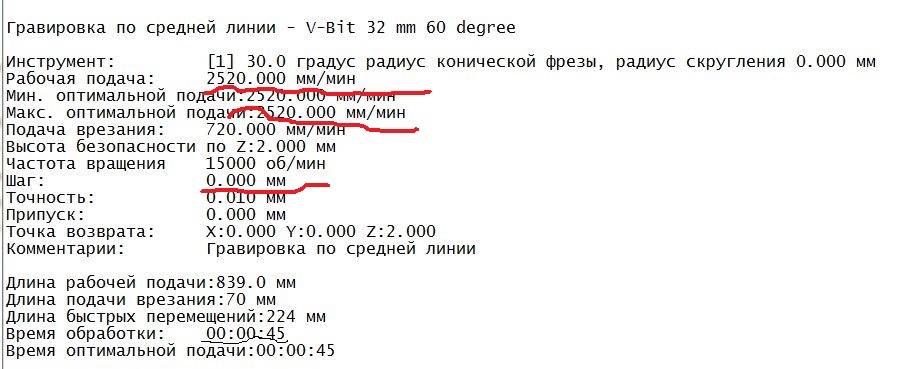

https://forumupload.ru/uploads/0009/00/75/49583/t72683.jpg

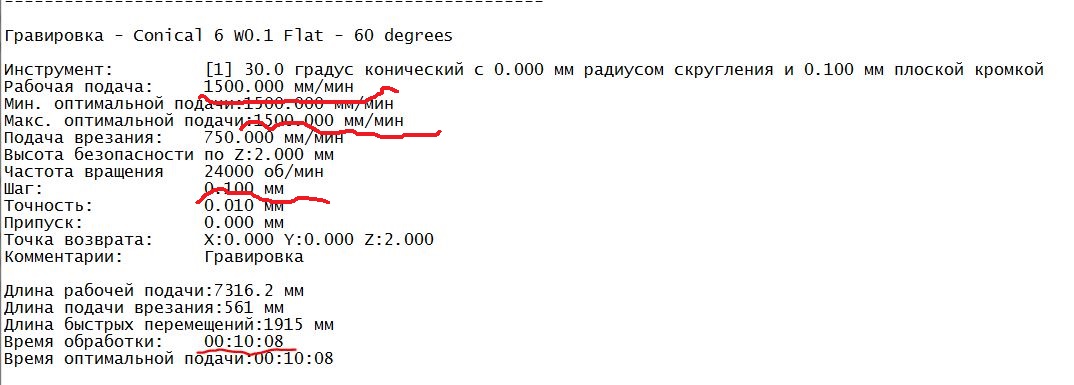

https://forumupload.ru/uploads/0009/00/75/49583/t915063.jpg

0

1043

Да, да там еще и частота вращения разная.
А по делу время отличается в 13,5 раз, а скорость в 1,68.
Дальше сами.

0

1044

vasa29 написал(а):

А по делу время отличается в 13,5 раз, а скорость в 1,68.
Дальше сами.

Конечно сам.
Только лапшу вешайте новичкам, с 1 микрона до 5 уменьшил точность, а производительность выросла 13,5 раз

Отредактировано Dark Knight (07-06-2021 07:56:01)

0

1045

Dok тут не совсем корректно сравнивать гравировку по средней и просто гравировку. по средней при всех равных параметрах вдвое дольше режется, так как проходит 2 раза. и еще, у тебя в примере подача почти в 2 раза отличается...

PS я режу с точностью 0.01 и отлично получается...

0

1046

Dark Knight написал(а):

Только лапшу вешайте новичкам,

Не переживайте, в этом я Вам не конкурент.

Dark Knight написал(а):

с 1 микрона до 5 уменьшил точность

Милейший, а где Вы обнаружили микроны?

0

1047

vasa29 написал(а):

Милейший, а где Вы обнаружили микроны?

Глухим второй раз обедню не служат. Но тут форум и можно перечитать (если не слепой конечно)

vasa29 написал(а):

Не переживайте, в этом я Вам не конкурент.

У нас с тобой батл?

Отредактировано Dark Knight (08-06-2021 06:25:25)

0

1048

Dark Knight написал(а):

У нас с тобой батл?

Прошу прощения, но я с Вами свиней не пас.

Dark Knight написал(а):

форум и можно перечитать

Перечитал, не нашел. Вы потрудитесь пальчиком показать. Иначе создается впечатление, что у Вас весьма расплывчатое представление и единицах измерения.

+1

1049

Доброго дня,подскажите как в арткам 2008 наложить на готовый рельеф вектор,надо на плоскую пилястру волнообразной формы добавить полоски (саму поверхность уже прогнал)

0

1050

nordort написал(а):

Доброго дня,подскажите как в арткам 2008 наложить на готовый рельеф вектор,надо на плоскую пилястру волнообразной формы добавить полоски (саму поверхность уже прогнал)

Можно сделать растровое изображение модели на виде 2д и рисовать векторы по этому изображению.

0

1051

Dark Knight написал(а):

с 1 микрона до 5 уменьшил точность

Ага, параметр точности остался неизменным, но она уменьшилась. Ясно-понятно...

0

1052

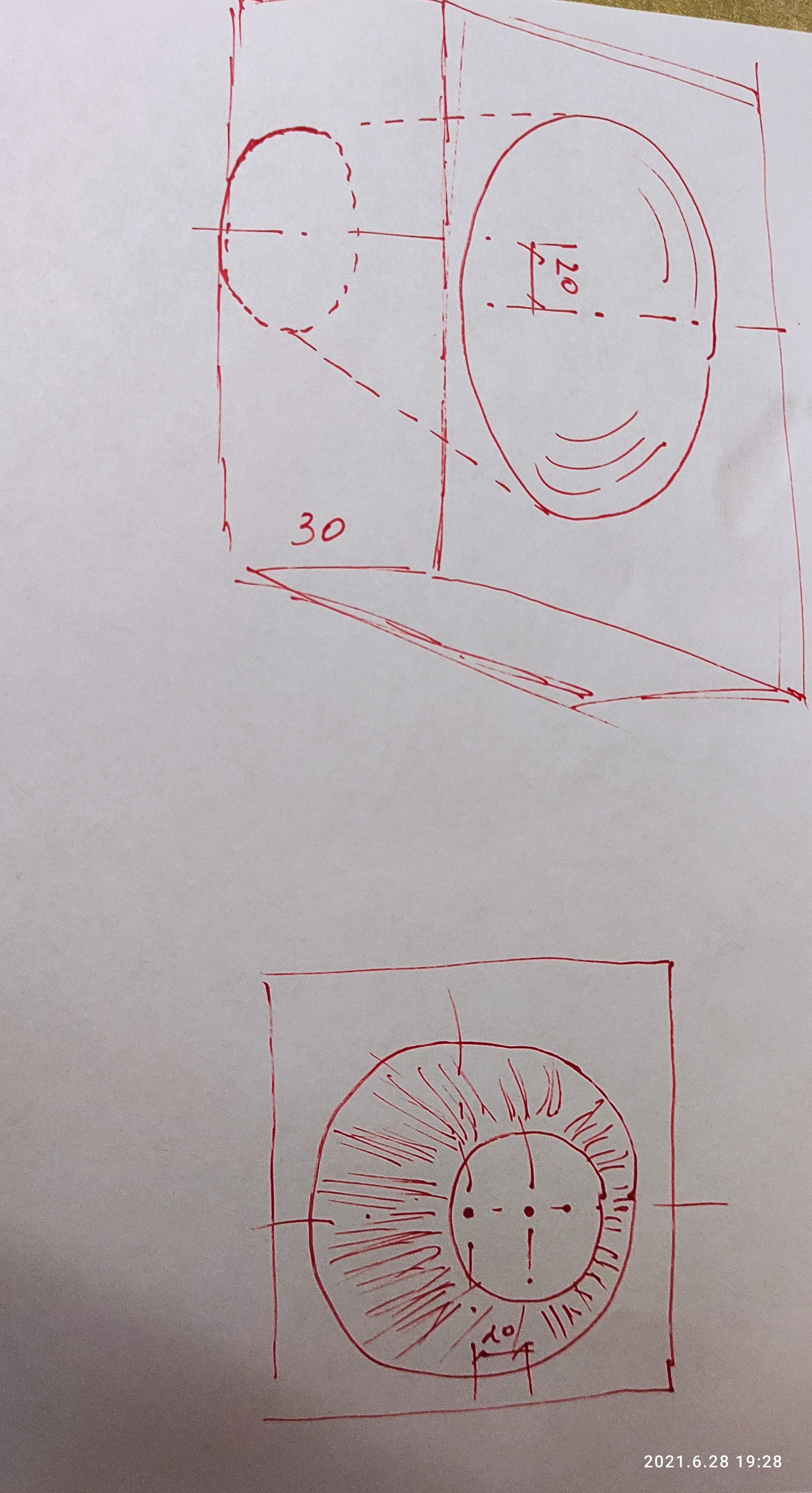

Подскажите, каким приемом и/или каким инструментом в арткаме18 или 8 возможно создать УП для такого изделия?
https://i.imgur.com/feWKnLKm.jpg
Спасибо.

0

1053

kylan написал(а):

Подскажите, каким приемом и/или каким инструментом в арткаме18 или 8 возможно создать УП для такого изделия?

Спасибо.

Эти вопросы иногда поднимаются в разделе "Барокко по вектору". Да, можно вектором М-образной фрезой такое сделать. Нужно сначала сделать вогнутую лунку, затем построить прямоугольники шириной примерно 0,5мм и расположить их радиально от центра лунки (длина прямоугольников равнв радиусу лунки). Затем фрезеруем 3д внутри выбранного вектора (внутри прямоугольников). Быстро и дешево, зато эффективно.

+1

1054

каннелюр плавный уклон по длине 8мм шариком - фигура это вектор сформированный по окружности с шагом пол диаметра фрезы
а чтобы не зачищать периметр - подсунуть заготовку меньшей толщины - у меня вышло из 22 -15мм занижение
https://i.imgur.com/MmXCnB4l.jpg

ps под рукой арткама нет, сделал в Аспайре

+2

1055

TATAPNH написал(а):

под рукой арткама нет, сделал в Аспайре

Сделал силами арткама 2018
https://i.imgur.com/VDvBvUmm.jpg
Инструмент 2D траектории - Нарезка канавок.
Никаких танцев и бубнов. Все довольно просто оказалось.

+1

1056

https://i.imgur.com/98mD6Slm.jpg

Как вариант. То что на скрине - F12, создал вогнутую поверхность 25 гр, ограничение по высоте 10, круг 180, вектора с шагом 3 гр. обработка по вектору 5 мм фреза шарик 12 мм, затем преобразование УП, проекция инструмента.

0

1057

+2

1058

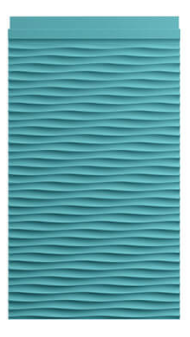

Господа. Что-то не могу сделать вроде бы простую вещь. https://forumupload.ru/uploads/0009/00/75/47323/t505521.png
Понимаю, что через траекторию текстуры обычной галтелькой, допустим 25мм, но не получается подобрать параметры.

0

1059

EgorVe написал(а):

Господа. Что-то не могу сделать вроде бы простую вещь.
Понимаю, что через траекторию текстуры обычной галтелькой, допустим 25мм, но не получается подобрать параметры.

Недавно выполнял похожий заказ. Обратились чепеушники с просьбой оптимизировать УП, чтобы панель размером 1200х300мм вырезалась в 3д за 45 минут профильной фрезой. Конечно, пришлось создавать 3д модель под конкретную фрезу.  Здесь вам нужно посчитать ширину фрезеровки при разной глубине врезания фрезы-шарика диаметром 25мм. После этого в 3д строятся траектории. Конечно, это нужно делать не в арткаме, а в нормальном 3д редакторе.

0

1060

EgorVe написал(а):

Понимаю, что через траекторию текстуры обычной галтелькой, допустим 25мм, но не получается подобрать параметры.

Я делал гравировкой по средней линии.

+2

1061

Или по слоям раскидать. И щетка огонь.

0

1062

belorez написал(а):

Я делал гравировкой по средней линии.

Как вариант. Но не хочется прорисовывать векторы.
неужели никто не пользовался текстурой?

0

1063

Т.е. здесь еще можно через векторы - он, в принципе, один. А вот если эти полоски должны быть хаотичны, то замучаешься рисовать.

0

1064

EgorVe написал(а):

Что-то не могу сделать вроде бы простую вещь

Нечто похожее пробовал.
Один вектор, со смещением
https://i.imgur.com/yA7zbj7m.jpg
Проба шага волны и глубины фрезеровки
https://i.imgur.com/8wvY8ewm.jpg
остановился на оптимальном, в моем понимании.
https://i.imgur.com/Gjgb1KTm.jpg

0

1065

kylan написал(а):

Нечто похожее пробовал.
Один вектор, со смещением

Проба шага волны и глубины фрезеровки

остановился на оптимальном, в моем понимании.

Интересно. На втором фото - это как раз вектора с первого? Правильно понял?
А на нижнем правом? Очень сипатично.
Просто в моем случае разные глубины на одном проходе.

0

1066

EgorVe написал(а):

На втором фото - это как раз вектора с первого? Правильно понял?

Да

EgorVe написал(а):

А на нижнем правом?

Вектор, что вверху.

EgorVe написал(а):

Просто в моем случае разные глубины на одном проходе.

Я тоже думал, как эту задачу решить. Пошел по простому для меня пути. Все нет времени посвятить пару недель, дабы изучить арткам. Решаю все по мере поступления. Вектора рисую в Базис Мебельщике. Мне так проще, ибо знаю эту программу.

0

1067

kylan написал(а):

Да

Вектор, что вверху.

Я тоже думал, как эту задачу решить. Пошел по простому для меня пути. Все нет времени посвятить пару недель, дабы изучить арткам. Решаю все по мере поступления. Вектора рисую в Базис Мебельщике. Мне так проще, ибо знаю эту программу.

На втором фото это ЛДСП? Или что?

0

1068

Все-равно не понятен нижний рисунок. там же разные глубины. Или так кажется? А если разные, то как это сделано? Средней линией?

0

1069

EgorVe написал(а):

Все-равно не понятен нижний рисунок. там же разные глубины. Или так кажется?

Там глубина одна. Обработка шариком по вектору. Гребни разной высоты именно из за расположения векторов. Там, где они ближе всего к друг другу высота профиля стремиться к нулю. Там, где наибольшее расстояние- высота максимальная.
И да, там кусок лдсп. Очень хотелось глянуть результат. МДФ под рукой не оказался.

0

1070

https://forumupload.ru/uploads/0009/00/75/18123/t165437.jpg
Добрый вечер.Уважаемые гуру как в арткам замоделить воздуховодный переходник,своего рода воронка. Входное отверстие 130 мм ,выходное 80 мм,высота этой усечённой пирамиды 30 мм. Весь затык в смещении оси основания и вершины на 20 мм.

Отредактировано nordort (28-06-2021 19:28:52)

0

1071

https://i.imgur.com/gSCBq8Hl.jpg
Так?

0

1072

То что нужно.Если не сложно объясните пожалуйста

0

1073

1 Гладкая стыковка, выбрать центр курсором
2 Рельеф правка, расслоить рельеф.
3 Выбрать нужный рельефный слой
4 Рельеф правка инвертировать по Z

+2

1074

Все приветствую 🖖, вообщем не удалось вчера решить проблему .Нужны ваши светлые мысли .Вообщем фаил из Corel когда перекидываю в формате dxf в арткаме ,в арткаме появляется модель +2 наложенных вектора на него(+2 слоя) .Если перекидываю из Corel в artcam в формат eps то в арткаме появляется модель +1 наложенный вектор (+1 слой )При фрезеровки есть резкие рывки , и резкое перемещение .Возможно у кого то есть есть возможность попробовать перекинуть фаил из Corel в artcam хоть dxf,eps.И посмотреть сколько векторов фаил прикрепляю.Возможно кто то знает как решить проблем .В кореле все норм Переправили несколько раз фаил , один слой и по одной линии !!!

0

1075

Макспро написал(а):

Все приветствую 🖖, вообщем не удалось вчера решить проблему .Нужны ваши светлые мысли .Вообщем фаил из Corel когда перекидываю в формате dxf в арткаме ,в арткаме появляется модель +2 наложенных вектора на него(+2 слоя) .Если перекидываю из Corel в artcam в формат eps то в арткаме появляется модель +1 наложенный вектор (+1 слой )При фрезеровки есть резкие рывки , и резкое перемещение .Возможно у кого то есть есть возможность попробовать перекинуть фаил из Corel в artcam хоть dxf,eps.И посмотреть сколько векторов фаил прикрепляю.Возможно кто то знает как решить проблем .В кореле все норм Переправили несколько раз фаил , один слой и по одной линии !!!

В чем проблема удалить ненужный вектор или слой?

0

1076

Dark Knight написал(а):

В чем проблема удалить ненужный вектор или слой?

Так хочется причину выяснить , и даже после удаления он все равно по 2-3 раза проходит отверстия одно и тоже отверстие хоть и в арткам показывает один слой, и по одной линии !

0

1077

Макспро написал(а):

Так хочется причину выяснить , и даже после удаления он все равно по 2-3 раза проходит отверстия одно и тоже отверстие хоть и в арткам показывает один слой, и по одной линии !

Попробуйте в Компасе нарисовать, таких глюков нет, но.... файл придется пересохранить (не понимает Арткам), делаю это в Inkscape

0

1078

А не пробовали AI? Я, например, из корела в AI и затем бросаю в арткам. Таких глюков не наблюдаю.

+1

1079

су-24 написал(а):

А не пробовали AI? Я, например, из корела в AI и затем бросаю в арткам. Таких глюков не наблюдаю.

Попробовал , арткам не может импортировать все необходимые данные из этого Фаила

0

1080

Dark Knight написал(а):

Попробуйте в Компасе нарисовать, таких глюков нет, но.... файл придется пересохранить (не понимает Арткам), делаю это в Inkscape

Макет готов в Corel  , тут бы разобраться .ни чего не пойму , все норм было предыдущие макеты открыл тоже по 2-3 слоя накидывает

0

1081

Макспро написал(а):

Попробовал , арткам не может импортировать все необходимые данные из этого Фаила

Правильно. Арткам хорошо воспринимает 3-х версию, другие не хочет. Попробуйте.

0

1082

Макспро написал(а):

Так хочется причину выяснить , и даже после удаления он все равно по 2-3 раза проходит отверстия одно и тоже отверстие хоть и в арткам показывает один слой, и по одной линии !

В Кореле нужно оставить либо контур, либо заливку.
Если будет и то и другое, получится два объекта.

0

1083

Фом написал(а):

В Кореле нужно оставить либо контур, либо заливку.
Если будет и то и другое, получится два объекта.

Если убрать контур, то не будет заливки и объекта вообще. В кореле есть опция убрать контур, но это только визуальный эффект. Проверьте в режиме какркас. Заливка на количество векторов никак не влияет.

0

1084

У меня все эти EPS, AI и прочее не срабатывают, при импорте в арткам иногда лезут глюки. Не знаю как свежие версии, но корел традиционно не соблюдает формат DXF. Я делаю так: их корела экспортирую в DXF, затем открываю Автокадом и тут же пересохраняю опять в DXF под другим именем.  Автокад при пересохранении его причесывает и сохраняет в правильном формате. Вот он уже втаскивается в арткам отлично.

Отредактировано Simon58 (05-07-2021 15:01:16)

0

1085

Макспро написал(а):

фаил из Corel

Dark Knight написал(а):

в Компасе нарисовать

су-24 написал(а):

В кореле

Simon58 написал(а):

но корел

Simon58 написал(а):

затем открываю Автокадом

суть проблемы ясна?
"долой" Corel  :rofl:  - изучай и рисуй сразу в ArtСаm  :cool: (ну или в заточенном под это AutoCad - хотя наши технологи умудряются и из него "бяки" присылать)

0

1086

Фом написал(а):

В Кореле нужно оставить либо контур, либо заливку.
Если будет и то и другое, получится два объекта.

Нет до этого все ровно было и заливка , и цвет и ширина абриза, в один момент и все

0

1087

TATAPNH написал(а):

"долой" Corel  :rofl:  - изучай и рисуй сразу в ArtСаm

Если до дачи ведет отличное шоссе 100 км , но последние 3 км - ухабы, то лучше проехать эти 100 км на мерседесе и затем оставшиеся 3 км на тракторе. Вы же предлагаете все 103 км учиться ехать на тракторе. Зачем жрать кактус ? Есть способ без искажений передать контуры из Корела в Арткам, быстро и несложно. Зачем целиком уродоваться в Арткаме, который для этого не предназначен и изначально ущербен ?
Да, по непонятной причине Корел выдает "странный" формат DXF, возможно, это следствие патентных войн. Но прогон через Автокад все нивелирует.
Кстати, такую придирчивость к Кореловским DXF-ам я встречал только у Арткама. Может быть это Арткам слишком много о себе думает?

0

1088

Simon58 написал(а):

Может быть это Арткам слишком много о себе думает?

точно! поэтому я шестой год на Aspire :P

Corel 2020 - Aspire 9.519 [один вектор (слой), но разница очевидна по точкам]
https://i.imgur.com/fJe36Ael.jpg

Отредактировано TATAPNH (06-07-2021 17:07:34)

0

1089

су-24 написал(а):

Если убрать контур, то не будет заливки и объекта вообще. В кореле есть опция убрать контур, но это только визуальный эффект. Проверьте в режиме какркас. Заливка на количество векторов никак не влияет.

Сначала подумал, что что-то в мире изменилось и я ошибаюсь.
Однако...  Нет. Всё на своих местах. :)
При экспорте в *.eps и импорте его в Арткам, получается два контура. Проверьте
https://i.imgur.com/RLXdjor.jpg
https://i.imgur.com/sb86607.jpg

0

1090

Кстати, если этот епс импортировать в Корел, то там то и там будет три объекта
https://i.imgur.com/jTmEayD.jpg

0

1091

TATAPNH написал(а):

точно! поэтому я шестой год на Aspire

Corel 2020 - Aspire 9.519 [один вектор (слой), но разница очевидна по точкам]

Отредактировано TATAPNH (Сегодня 01:07:34)

Не понял. Такое количество узлов - это хорошо?
Блин... Что ж мне делать то... :(
У меня так получается:
Корел 16 =>  в *.dxf и *.eps
Импорт в Арткам.
Результат:
https://i.imgur.com/Nmedlhb.jpg

0

1092

Макспро написал(а):

Нет до этого все ровно было и заливка , и цвет и ширина абриза, в один момент и все

Толщина контура НЕ ИМЕЕТ значения. Машина режет по вектору.

0

1093

Фом написал(а):

Такое количество узлов - это хорошо?

нет. плохо! если можно обойтись меньшим количеством
это ещё и УП в ...дцать раз длиннее.
вот dxf 2000 - безье (это уп через точки окружности - строк ....тыщ), а R10 - это дуги - 7 строк в УП
https://i.imgur.com/5RkpnGyl.jpg

0

1094

Фом написал(а):

Блин... Что ж мне делать то...

TATAPNH написал(а):

изучай и рисуй сразу в ArtСаm

Simon58 написал(а):

то лучше проехать эти 100 км на мерседесе и затем оставшиеся 3 км на тракторе

по Вашей аналогии это попытка ехать на тракторе не вылезая из мерседеса

0

1095

Корелом пользуются пенсионеры, потому что когда они начинали работать, других программ не было. Вот они привыкли там рисовать и пихают теперь свои макеты в КАМ-программы. А переучиваться не хотят, и поэтому придумывают всякие сказки про трактора и мерседесы. За это время можно было уже и в арткаме эти кружочки с квадратиками построить. Кому не хватает векторных инструментов арткама, можно установить повершейп из общего пакета: там по-более возможностей по работе с линиями и кривыми. Вектор из повершейпа вставляется в арткам простым копипастом.

-1

1096

TATAPNH написал(а):

изучай и рисуй сразу в ArtСаm

Не хочу чесать левое ухо правой рукой :)

TATAPNH написал(а):

нет. плохо! если можно обойтись меньшим количеством
это ещё и УП в ...дцать раз длиннее.
вот dxf 2000 - безье (это уп через точки окружности - строк ....тыщ), а R10 - это дуги - 7 строк в УП

Из Корела в ЕПС, всего 4. Куда уж меньше? :)

0

1097

belorez написал(а):

Корелом пользуются пенсионеры, потому что когда они начинали работать, других программ не было. Вот они привыкли там рисовать и пихают теперь свои макеты в КАМ-программы. А переучиваться не хотят, и поэтому придумывают всякие сказки про трактора и мерседесы. За это время можно было уже и в арткаме эти кружочки с квадратиками построить. Кому не хватает векторных инструментов арткама, можно установить повершейп из общего пакета: там по-более возможностей по работе с линиями и кривыми. Вектор из повершейпа вставляется в арткам простым копипастом.

Конечно, специализированный векторный редактор всегда хуже встроенных опций 3Д редактора :)

+1

1098

Фом написал(а):

Конечно, специализированный векторный редактор всегда хуже встроенных опций 3Д редактора

Только почему то именно пользователи "специализированного редактора" по три дня решают на форуме вопросы дублирующихся объектов. Корел конечно специализированный, но для типографий.

0

1099

belorez написал(а):

Только почему то именно пользователи "специализированного редактора" по три дня решают на форуме вопросы дублирующихся объектов. Корел конечно специализированный, но для типографий.

Не надо говорить за всех, говорите за себя.
Только один человек столкнулся с дублированием, скорее всего сам наглючил. Не сильно разбирается, потому и 3 дня спрашивает. Может быть Вы еще введете и временной промежуток на вопросы?

Я уже писал, что этот глюк, как минимум, странный для программы такого уровня, как Корел. Видимо, ноги растут откуда-то из патентных причин.
Вот если бы этот глюк был в Арткаме - я бы нисколько не удивился. Впрочем, там и так косяков море.

Зачем безаппеляционно советовать пользоваться инструментом, который в арткаме встроен на от...бись, т.е. для галочки, чтобы был ?
Для двух квадратиков и кружочка - да, можно. А если  рисунок сложный - зачем жрать кактус? Просто потому, что Вам так хочется? Пусть человек сам выбирает инструмент, который ему удобен.
Нет, извините, я привык выбирать удобные и эффективные инструменты. И вопрос импорта корел-арткам для меня всего лишь дело минуты.

П.С. Да, чуть не забыл. Закрепите теперь где-нибудь в шапке: что Корел только для типографий, Автокад только для чертежей ЕСКД и т.п. :)

Отредактировано Simon58 (08-07-2021 11:51:11)

+2

1100

одно из решений

0

Быстрый ответ

Напишите ваше сообщение и нажмите «Отправить»



Вы здесь » Форум клана ЧПУшников » Все по ArtCAM » Вопрос по Арткаму к специалистам 8
