У кого свои своими руками сделаные станки есть выкладываем фото
Сообщений 601 страница 700 из 709
ПеревестиПоделиться60104-12-2017 20:19:25
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться60205-12-2017 18:50:01
- Долгожитель
- Зарегистрирован: 29-05-2010
- Приглашений: 0
- Сообщений: 416
- Уважение: [+97/-3]
- Позитив: [+1060/-13]
- Пол: Мужской
- Возраст: 70 [1956-06-21]
- Провел на форуме:
1 месяц 23 дня - Последний визит:
Вчера 08:51:23
Прошу совета .Приобрел шпиндель 2.2квт. Можно ли устанавливать в общий ящик преобразователь частоты и драивера.Или первый надо ставить через перегородку дабы избежать наводок. Объязательно ящик делать из металла
Отредактировано peka (05-12-2017 19:02:38)
Поделиться60305-12-2017 19:15:57
- Местный
- Откуда: DE
- Зарегистрирован: 10-01-2015
- Приглашений: 0
- Сообщений: 282
- Уважение: [+440/-5]
- Позитив: [+198/-3]
- Пол: Мужской
- Возраст: 57 [1968-09-22]
- Провел на форуме:
1 месяц 16 дней - Последний визит:
Вчера 20:33:46
peka написал(а):
Прошу совета .Приобрел шпиндель 2.2квт. Можно ли устанавливать в общий ящик преобразователь частоты и драивера.Или первый надо ставить через перегородку дабы избежать наводок. Объязательно ящик делать из металла
Отредактировано peka (Сегодня 17:02:38)
Можно устанавливать пр.частоты в общий ящик.
Кабель до самого фрезера нужно будет приобретать экранированный.
На входе в частотник поставить фильтр. И всё будет в порядке.
Фильтр можно взять от стиралки.
Отредактировано Alex2x (05-12-2017 19:27:59)
- Подпись автора
Учусь.
Поделиться60406-12-2017 16:43:20
- Местный
- Откуда: Рудный
- Зарегистрирован: 21-12-2016
- Приглашений: 0
- Сообщений: 122
- Уважение: [+13/-0]
- Позитив: [+83/-1]
- Пол: Мужской
- Возраст: 40 [1986-03-25]
- Провел на форуме:
9 дней 13 часов - Последний визит:
26-01-2020 14:06:02
peka написал(а):
Прошу совета .Приобрел шпиндель 2.2квт. Можно ли устанавливать в общий ящик преобразователь частоты и драивера.Или первый надо ставить через перегородку дабы избежать наводок. Объязательно ящик делать из металла
Отредактировано peka (Вчера 22:02:38)
У меня все кишки станка и материнка в одной куче. Сигнальные провода скручены 1 виток на 12 диаметров провода можно чаще и феридовых колец навтыкал вывел заземление от всех бп.
- Подпись автора
Путь в 1000 миль начинается с одного шага.
Поделиться60506-12-2017 16:45:15
- Местный
- Откуда: Рудный
- Зарегистрирован: 21-12-2016
- Приглашений: 0
- Сообщений: 122
- Уважение: [+13/-0]
- Позитив: [+83/-1]
- Пол: Мужской
- Возраст: 40 [1986-03-25]
- Провел на форуме:
9 дней 13 часов - Последний визит:
26-01-2020 14:06:02
С общим видом выглядит так белый квадратик термометр для тосола.
- Подпись автора
Путь в 1000 миль начинается с одного шага.
Поделиться60607-12-2017 14:15:08
Пчеловод написал(а):
С общим видом выглядит так белый квадратик термометр для тосола.
я бы еще прозрачную крышку на клаву сделал и съемное стекло на моник
а так + в копилку
Поделиться60725-12-2017 21:32:39
Ребята самодельщики, кто нибудь собирал каретку для квадратной трубы?
Поделиться60825-12-2017 21:54:25
- Долгожитель
- Зарегистрирован: 29-05-2010
- Приглашений: 0
- Сообщений: 416
- Уважение: [+97/-3]
- Позитив: [+1060/-13]
- Пол: Мужской
- Возраст: 70 [1956-06-21]
- Провел на форуме:
1 месяц 23 дня - Последний визит:
Вчера 08:51:23
roma1grem
Собирал и работаю на них
Поделиться60925-12-2017 23:52:14
А это мой первый станок 400х400.
Много на нем повыпиливал. Теперь стоит в сарае, жалко разобрать.
А это другой, не оЧПУшеный, не успел. Токарный по металлу. Война, зараза, все планы испортила. В ручном режиме работал, точил на нем.
Когда уезжал, разобрал, жалко было.
Отредактировано DAOS_TR (25-12-2017 23:53:44)
- Подпись автора
Движение это жизнь. Или ты сам двигаешься или жизнь тащит тебя ухватив за что придётся.
ПеревестиПоделиться61027-12-2017 09:54:31
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться61103-01-2018 19:29:48
а рисунок можно
ПеревестиПоделиться61213-01-2018 06:14:31
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться61313-01-2018 09:18:20
При фрезеровке этих сплавов налипания на фрезу тем меньше, чем холоднее металл. Заметили наверное. Мне удалось в полтора раза поднять скорость обработки и без налипаний, когда подал в точку реза обдув воздухом. Обдув точечный и умеренный - чтобы стружка далеко не разлеталась.
Поделиться61413-01-2018 09:22:51
Да вот смотрю на эти видео и думаю, почему автор СОЖ не подает, хотя бы минимум. WD40 иногда мелькает. Брызговики можно поставить. Покрытие стола можно поменять. Фрезе бы жизнь облегчилась.
- Подпись автора
Движение это жизнь. Или ты сам двигаешься или жизнь тащит тебя ухватив за что придётся.
Поделиться61514-01-2018 08:51:40
Хотел создать тему как я строил своего "монстра", и расписать все этапы создания, но что-то не могу её создать, наверное статус не позволяет создавать темы, поэтому выложу несколько фоток того, что мне удалось создать из груды железа
....
В процессе изготовления....
Готовый станок......
Тот который черный с черной стойкой - это мое творение...
Работает как часы, время изготовления составило чуть больше полугода......
ПеревестиПоделиться61627-01-2018 07:15:04
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
ПеревестиПоделиться61712-02-2018 00:36:40
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться61817-02-2018 20:59:55
У меня такая самоделка. Очень доволен. Работает хорошо. Изготавливал по соамодельным чертежам (AutoCAD)
Поделиться62117-02-2018 23:46:17
- Местный
- Откуда: Киевская область
- Зарегистрирован: 26-10-2011
- Приглашений: 0
- Сообщений: 117
- Уважение: [+179/-4]
- Позитив: [+225/-3]
- Пол: Мужской
- Возраст: 56 [1969-11-16]
- Провел на форуме:
18 дней 18 часов - Последний визит:
01-03-2022 12:57:38
Vlad_F написал(а):
10 ++ будет мало. Если конечно сам. Молодец!!
Поделиться62218-02-2018 00:23:02
Мощно. А коврик возле станка ваще круть.
- Подпись автора
Движение это жизнь. Или ты сам двигаешься или жизнь тащит тебя ухватив за что придётся.
ПеревестиПоделиться62318-02-2018 03:34:29
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться62419-02-2018 01:01:06
DAOS_TR написал(а):
Мощно. А коврик возле станка ваще круть.
Коврик для удобства. Я на нём молюсь каждый раз когда включаю машину.
Очкую немного...
Максимальную скорость уже ограничил до 6000мм/мин чтоб не седеть от её резких движений...
Я над ней лет пять уже работаю. Всё создано с нуля и мной одним. Информации перекопал кучу, т.к. тема была для меня новая, Задумана машина так, чтоб один человек её мог разобрать-перенести-и опять собрать. Многое ещё не доделано. В идеале хочу автоматическую смену инструмента. Жаль, что здесь очень мало тем по автоматизации процессов, по сервоприводам и их установкам...
Сам я работаю в металообработке. Пользуюсь программой VISI.
Поделиться62519-02-2018 08:16:46
Vlad_F написал(а):
Максимальную скорость уже ограничил до 6000мм/мин чтоб не седеть от её резких движений...
Это ничего, у меня на работе скорость 10-15 тыс. я по началу тоже немного... Потом привык.
А по станку, судя по таким швеллерам, жескость хорошая и бегать без тряски должен хорошо.
Смотрю тут на самоделки, у самого руки чешутся. Погряз совсем в софтовой работе.
Жаль, что здесь очень мало тем по автоматизации процессов
А какие процессы вас интересуют?
Отредактировано DAOS_TR (19-02-2018 08:23:53)
- Подпись автора
Движение это жизнь. Или ты сам двигаешься или жизнь тащит тебя ухватив за что придётся.
Поделиться62621-02-2018 17:19:15
- Местный
- Откуда: Рудный
- Зарегистрирован: 21-12-2016
- Приглашений: 0
- Сообщений: 122
- Уважение: [+13/-0]
- Позитив: [+83/-1]
- Пол: Мужской
- Возраст: 40 [1986-03-25]
- Провел на форуме:
9 дней 13 часов - Последний визит:
26-01-2020 14:06:02
Bob909
День добрый или вечер? Хотел по интересоваться ваш ЧПУ на роликах живой ? В Китае на алиэкспресс продают подобные машины workbee с ременным и приводом на шпильках. Какая жесткость роликов позволит ли такая конструкция повесить шпиндель 2.2кв.с водяным охлаждением. Я собрал себе ЧПУ на sbr16 руки чешуться бюджетный ЧПУ из алюминия собрать, есть у меня токарный по металлу ролики какие угодно наточю капролоктан тоже есть.
- Подпись автора
Путь в 1000 миль начинается с одного шага.
Поделиться62721-02-2018 18:01:28
Ой что то я сомневаюсь в жёсткости такой конструкции!
Поделиться62821-02-2018 18:17:15
- Местный
- Откуда: Рудный
- Зарегистрирован: 21-12-2016
- Приглашений: 0
- Сообщений: 122
- Уважение: [+13/-0]
- Позитив: [+83/-1]
- Пол: Мужской
- Возраст: 40 [1986-03-25]
- Провел на форуме:
9 дней 13 часов - Последний визит:
26-01-2020 14:06:02
Цена на конструктор заманчевая. Поперечную балку можно попробовать усилить больше беспокоят китайские ролики попробовать самому наточить из капролоктана профиль могут скушать.
Отредактировано Пчеловод (21-02-2018 20:16:24)
- Подпись автора
Путь в 1000 миль начинается с одного шага.
Поделиться62921-02-2018 20:35:07
Пчеловод написал(а):
День добрый или вечер? Хотел по интересоваться ваш ЧПУ на роликах живой ? В Китае на алиэкспресс продают подобные машины workbee с ременным и приводом на шпильках. Какая жесткость роликов позволит ли такая конструкция повесить шпиндель 2.2кв.с водяным охлаждением. Я собрал себе ЧПУ на sbr16 руки чешуться бюджетный ЧПУ из алюминия собрать, есть у меня токарный по металлу ролики какие угодно наточю капролоктан тоже есть.
Хлипкий, не внушает доверия такая конструкция. 2.2кв. повесить можно, но жёсткости нужной не будет.
Поделиться63003-03-2018 13:03:21
Вот такой получился. https://m.youtube.com/watch?v=IbdjP6pTQ … e=youtu.be
Слегка перебрали со скоростью на фрезе меньшей , но так прикольнее.
- Подпись автора
Mach 3 (лицензия)
Поделиться63104-03-2018 01:40:52
- Местный
- Откуда: Череповец
- Зарегистрирован: 05-06-2016
- Приглашений: 0
- Сообщений: 68
- Уважение: [+18/-0]
- Позитив: [+5/-0]
- Пол: Мужской
- Возраст: 43 [1983-01-11]
- Провел на форуме:
2 дня 13 часов - Последний визит:
25-08-2018 15:37:11
портал конструкционный алюминий, сервы 100ватт с редуктором 1:5,шпиндель 2.2квт, контроллер DDCSV 1.1
на данный момент в процессе настройки
https://www.youtube.com/playlist?list=P … rBUXp-eStc
Отредактировано riorao (04-03-2018 09:06:33)
Поделиться63204-03-2018 10:40:50
riorao классный станок
сразу вопросы:
0.Какие размеры?
1.Какой профиль?
2.Крепление стыков 90 градусов только 1 уголок или еще как то?
3.Как ведет себя рама если постучать динамически поперек стола вверху? В смысле нету перемычек сверху рамы никаких
4.Трубка для СОЖ или для воздуха? Т.е. планируется и металл пилить? Если металл пилить и СОЖ, то будет ванна на рабочем столе?
5.Шпиндель закреплен за самую *опу - как в таком положении жесткость в районе цанги, если пошатать?
Если будете еще видео снимать - то пожалуйста снимите по узлам подробнее))
Поделиться63305-03-2018 17:48:13
- Местный
- Откуда: Череповец
- Зарегистрирован: 05-06-2016
- Приглашений: 0
- Сообщений: 68
- Уважение: [+18/-0]
- Позитив: [+5/-0]
- Пол: Мужской
- Возраст: 43 [1983-01-11]
- Провел на форуме:
2 дня 13 часов - Последний визит:
25-08-2018 15:37:11
belazov написал(а):
riorao классный станок
сразу вопросы:
0.Какие размеры?
1.Какой профиль?
2.Крепление стыков 90 градусов только 1 уголок или еще как то?
3.Как ведет себя рама если постучать динамически поперек стола вверху? В смысле нету перемычек сверху рамы никаких
4.Трубка для СОЖ или для воздуха? Т.е. планируется и металл пилить? Если металл пилить и СОЖ, то будет ванна на рабочем столе?
5.Шпиндель закреплен за самую *опу - как в таком положении жесткость в районе цанги, если пошатать?Если будете еще видео снимать - то пожалуйста снимите по узлам подробнее))
поле 1700х1500х160
профиль:
балка У 90х180остальной 60х120
крепление стыков уголок, с другой стороны внутренний угловой соединитель
рама не очень, будем модернизировать усилениями поперечно в задней части и по бокам.
трубка для возможности подачи СОЖ или сжатого воздуха в место резки.
авто смазку не реализовали из-за финансовой недостаточности
шпиндель закреплен так временно, его можно двигать в верх или вниз, шпиндель не дрыгается
Поделиться63411-03-2018 02:48:50
- Заинтересованный
- Зарегистрирован: 30-10-2017
- Приглашений: 0
- Сообщений: 14
- Уважение: [+5/-0]
- Позитив: [+0/-0]
- Провел на форуме:
6 часов 56 минут - Последний визит:
01-04-2018 14:42:44
Вот мой полностью самодельный гравировально фрезерный станочек, рабочее поле Х 620 У 500 Z 70 . Направляющие профильная труба 30*30 линейные подшипники сделанные с обычных 608ZZ подшипников прикрученные на уголки. Ходовые винты - строительные шпилькии М8 гайки тоже строительные. Драевера А4988 ШД Нема 17 1,7 А. Управляет всем мач под лпт. Шпиндель - китаец 500 Вт переделанный на жидкостное охлаждение . По поводу люфтов да есть но небольшие для моих задач это не критично, износа направляющих и ходовых винтов за полтора года не замеченно. Еще к станку подключается 1,6 Вт.
- Подпись автора
Я с тупым чувством юмора,не обижайтесь на меня
Поделиться63519-03-2018 19:58:53
мой станочек, поле совсем небольшое - очень хотел ЧПУ фрезер!!!
собрал из своей старой кровати...
пока тренируюсь на нем и делаю простые вещи, и сразу осваиваю арткам чтобы резать в 3Д
Поделиться63620-03-2018 01:56:34
Babe Sugar написал(а):
мой станочек, поле совсем небольшое - очень хотел ЧПУ фрезер!!!
собрал из своей старой кровати...
пока тренируюсь на нем и делаю простые вещи, и сразу осваиваю арткам чтобы резать в 3Д
респект и уважение!
я тоже с деревянного начинал... на таких же направляющих...
ты только не забрасывай это дело- продолжай совершенствоватся!!!
а то налетят профи и отобьют всякое желание...
Поделиться63720-03-2018 13:35:18
- Местный
- Откуда: Рудный
- Зарегистрирован: 21-12-2016
- Приглашений: 0
- Сообщений: 122
- Уважение: [+13/-0]
- Позитив: [+83/-1]
- Пол: Мужской
- Возраст: 40 [1986-03-25]
- Провел на форуме:
9 дней 13 часов - Последний визит:
26-01-2020 14:06:02
Babe Sugar написал(а):
мой станочек, поле совсем небольшое - очень хотел ЧПУ фрезер!!!
собрал из своей старой кровати...
пока тренируюсь на нем и делаю простые вещи, и сразу осваиваю арткам чтобы резать в 3Д
Я когда захотел станок направляющие сделал из нерж. труб(водопровод меняли на пластик) и капролоктановых втулках быстро понял что нужно копить на нормальные направляющие.
- Подпись автора
Путь в 1000 миль начинается с одного шага.
ПеревестиПоделиться63820-03-2018 13:47:11
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться63924-03-2018 11:46:27
- Местный
- Откуда: РБ г.Бобруйск
- Зарегистрирован: 06-06-2013
- Приглашений: 0
- Сообщений: 256
- Уважение: [+221/-0]
- Позитив: [+238/-2]
- Пол: Мужской
- Возраст: 62 [1964-05-26]
- Провел на форуме:
1 месяц 7 дней - Последний визит:
13-02-2026 20:55:51

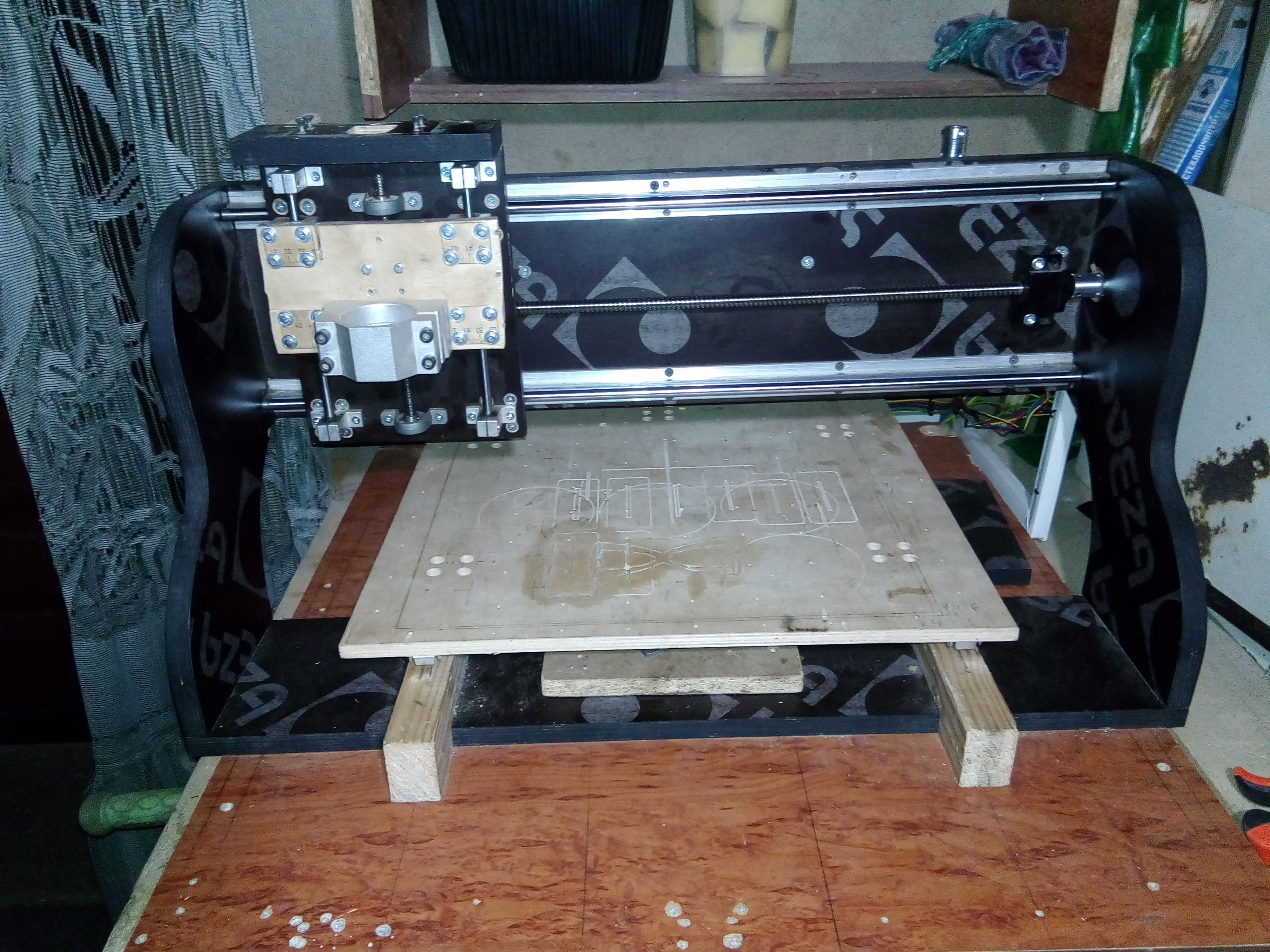

Рабочее поле 130x517x603мм
Поделиться64024-03-2018 18:12:43
yarik-68 написал(а):
респект и уважение!
я тоже с деревянного начинал... на таких же направляющих...
ты только не забрасывай это дело- продолжай совершенствоватся!!!
а то налетят профи и отобьют всякое желание...
все только начинается! ))) сегодня первая поломка - муфту сломало, запасная без резьбы оказалась...
Пчеловод написал(а):
Я когда захотел станок направляющие сделал из нерж. труб(водопровод меняли на пластик) и капролоктановых втулках быстро понял что нужно копить на нормальные направляющие.
заказал себе сегодня с алика направляющие 700 мм
хочется конечно большего размера, но поставить некуда будет...
Поделиться64125-03-2018 07:36:43
- Местный
- Откуда: Рудный
- Зарегистрирован: 21-12-2016
- Приглашений: 0
- Сообщений: 122
- Уважение: [+13/-0]
- Позитив: [+83/-1]
- Пол: Мужской
- Возраст: 40 [1986-03-25]
- Провел на форуме:
9 дней 13 часов - Последний визит:
26-01-2020 14:06:02
Вместо муфты на первое время кусочек шланга подойдёт проволкой зафиксировать я от газовой горелки брал.
- Подпись автора
Путь в 1000 миль начинается с одного шага.
Поделиться64225-03-2018 10:05:41
Babe Sugar написал(а):
все только начинается! ))) сегодня первая поломка - муфту сломало, запасная без резьбы оказалась...
заказал себе сегодня с алика направляющие 700 мм
хочется конечно большего размера, но поставить некуда будет...
открою страшную тайну: ШТОК ОТ АВТОМОБИЛЬНЫХ АМОРТИЗАТОРОВ ОТЛИЧНЫЙ МАТЕРИАЛ ДЛЯ НАПРАВЛЯЮЩИХ!!! ОСТАНЕТСЯ ТОЛЬКО ДОКУПИТЬ ПОДШИБНИКИ И МОНТАЖНЫЕ СТОЙКИ.А ЕСЛИ ЕЩЕ НАЙДЕШЬ ТОКАРЯ ТО НАРЕЗАВ РЕЗЬБУ- ВНУТРЕННЮЮ И НАРУЖНУЮ ПОЛУЧИШЬ ИЗ ДВУХ ШТОКОВ ОДИН ДЛИННЫЙ!!! НА ЛЮБОЙ АВТОРАЗБОРКЕ ОТДАДУТ ДАРОМ ! ДИАМЕТРЫ БЫВАЮТ 16 ,20, 22! ТАК ЧТО ЕСТЬ ГДЕ ПОВЕСЕЛИТСЯ!
Поделиться64325-03-2018 10:10:11
Пчеловод написал(а):
Вместо муфты на первое время кусочек шланга подойдёт проволкой зафиксировать я от газовой горелки брал.
ИДЕШЬ В МАГАЗИН МЕТИЗОВ: ПОКУПАЕШЬ ЛАТУННЫЙ АНКЕР - ДИАМЕТР ПОД ТВОЙ РАЗМЕР . ВОТ ТЕБЕ И МУФТА! ВНУТРЕННИЙ ДИАМЕТР ПОД ДВИГАТЕЛЬ А ЗАЖИМНУЮ ЧАСТЬ НА ВИНТ ! ЗАЖИМАЯ ЭТО ВСЕ ХОМУТОМ !
Поделиться64425-03-2018 12:39:45
- Местный
- Откуда: Рудный
- Зарегистрирован: 21-12-2016
- Приглашений: 0
- Сообщений: 122
- Уважение: [+13/-0]
- Позитив: [+83/-1]
- Пол: Мужской
- Возраст: 40 [1986-03-25]
- Провел на форуме:
9 дней 13 часов - Последний визит:
26-01-2020 14:06:02
Откроют страшную тайну я бы не стал использовать стыкованые штоки от амартизаторов 1 соединение ни один токарь не сделает точным 2 мой портал как минимум весит не меньше 50 кг. представляю что будет происходить в месте стыковки.
- Подпись автора
Путь в 1000 миль начинается с одного шага.
Поделиться64525-03-2018 12:43:30
yarik-68 написал(а):
Babe Sugar написал(а):
все только начинается! ))) сегодня первая поломка - муфту сломало, запасная без резьбы оказалась...
заказал себе сегодня с алика направляющие 700 мм
хочется конечно большего размера, но поставить некуда будет...открою страшную тайну: ШТОК ОТ АВТОМОБИЛЬНЫХ АМОРТИЗАТОРОВ ОТЛИЧНЫЙ МАТЕРИАЛ ДЛЯ НАПРАВЛЯЮЩИХ!!! ОСТАНЕТСЯ ТОЛЬКО ДОКУПИТЬ ПОДШИБНИКИ И МОНТАЖНЫЕ СТОЙКИ.А ЕСЛИ ЕЩЕ НАЙДЕШЬ ТОКАРЯ ТО НАРЕЗАВ РЕЗЬБУ- ВНУТРЕННЮЮ И НАРУЖНУЮ ПОЛУЧИШЬ ИЗ ДВУХ ШТОКОВ ОДИН ДЛИННЫЙ!!! НА ЛЮБОЙ АВТОРАЗБОРКЕ ОТДАДУТ ДАРОМ ! ДИАМЕТРЫ БЫВАЮТ 16 ,20, 22! ТАК ЧТО ЕСТЬ ГДЕ ПОВЕСЕЛИТСЯ!
открою страшную тайну от тех, кто попробовал - штоки хромированные, но некаленые. Попробовать можно, купить подшипники, собрать. Подшипники когда то потом куда то пригодятся.
А потом купить нормальные каленые валы нужной длины (твердость такая, что сверло Р6М5 их не сверлит ни в каком ракомсе) - цена на валы демократична и они доступны. К ним линейные подшипники тоже доступны. До диаметра 20 во всяком случае. Начиная с 25 цена значительно выше.
А время на танцы с бубном возле амортизаторных штоков можно использовать с бОльшей пользой.
От меня в 60 км делают амортизаторы и гидроцилиндры. Разговаривал с производителями этого. После того как менял круглые валы на рельсы и увидел борозды на каленых валах от подшипников - еще раз мысленно поблагодарил технологов гидроцилиндров за то , что рассказали что и как.
Писать с капслоком признак дурного тона и приличные люди пропускают такое мимо глаз, так же как и мат мимо ушей.
Поделиться64625-03-2018 19:02:06
yarik-68 написал(а):
открою страшную тайну: ШТОК ОТ АВТОМОБИЛЬНЫХ АМОРТИЗАТОРОВ ОТЛИЧНЫЙ МАТЕРИАЛ ДЛЯ НАПРАВЛЯЮЩИХ!!! ОСТАНЕТСЯ ТОЛЬКО ДОКУПИТЬ ПОДШИБНИКИ И МОНТАЖНЫЕ СТОЙКИ.А ЕСЛИ ЕЩЕ НАЙДЕШЬ ТОКАРЯ ТО НАРЕЗАВ РЕЗЬБУ- ВНУТРЕННЮЮ И НАРУЖНУЮ ПОЛУЧИШЬ ИЗ ДВУХ ШТОКОВ ОДИН ДЛИННЫЙ!!! НА ЛЮБОЙ АВТОРАЗБОРКЕ ОТДАДУТ ДАРОМ ! ДИАМЕТРЫ БЫВАЮТ 16 ,20, 22! ТАК ЧТО ЕСТЬ ГДЕ ПОВЕСЕЛИТСЯ!
Штока от амортизаторов как и от гидроцилиндров изготовленны примерно из 20Й стали с цементацией если по простому сказать, не особо прочная сталь не дает им ломаться и позволяя "играть", цементация дает износостойкость на трение, глубина насыщения порядка 0.2 мм. направляющие валы используют более углеродистые стали, проходящие как правило твч закалку на большую глубину. штока хорошо будут работать на бронзовых втулках с хорошей смазкой, на линейных подшипниках получите быстро борозды и люфты, так как шарики в них прокатываются по линии.
Поделиться64725-03-2018 19:36:02
подскажите тогда еще вот что:
какой минимальный набор фрез должен быть на первое время (чтобы освоить что как режет)?
Поделиться64826-03-2018 01:54:59
- Гуру
- Откуда: Иркутск - Хомутово
- Зарегистрирован: 29-07-2009
- Приглашений: 0
- Сообщений: 1656
- Уважение: [+1612/-4]
- Позитив: [+1204/-25]
- Пол: Мужской
- Возраст: 59 [1967-04-13]
- Провел на форуме:
1 месяц 19 дней - Последний визит:
09-06-2026 16:11:13
Babe Sugar написал(а):
подскажите тогда еще вот что:
какой минимальный набор фрез должен быть на первое время (чтобы освоить что как режет)?
Открою СТРАШНУЮ ТАЙНУ! В меню форума есть пункт ПОИСК. Если нажать на него и ввести - набор фрез, произойдет чудо. Появится около 200 сообщений прочитав которые можно найти ответ. В каждом окошке с сообщением справа внизу есть надпись - перейти к теме. Это если вдруг захочется подробнее почитать...
- Подпись автора
Ученье свет! А не ученье - на работу чуть свет!
Поделиться64926-03-2018 11:47:16
shalek написал(а):
Рабочее поле 130x517x603мм
Отличный станок получился. Земляку - респект!
Посоветую для обработки длинных деталей, (со смещением по Y) в задней стенке бокса, от уровня стола и до максимума по Z на всю ширину сделать "окошко", с дверкой, откидывающейся вниз и там горизонтально фиксируемой, чтобы получилось "продолжение" стола.
- Подпись автора
Вольнаму - воля, шаленаму - поле!
Поделиться65027-03-2018 10:07:06
belazov написал(а):
открою страшную тайну от тех, кто попробовал - штоки хромированные, но некаленые. Попробовать можно, купить подшипники, собрать. Подшипники когда то потом куда то пригодятся.
А потом купить нормальные каленые валы нужной длины (твердость такая, что сверло Р6М5 их не сверлит ни в каком ракомсе) - цена на валы демократична и они доступны. К ним линейные подшипники тоже доступны. До диаметра 20 во всяком случае. Начиная с 25 цена значительно выше.
А время на танцы с бубном возле амортизаторных штоков можно использовать с бОльшей пользой.
От меня в 60 км делают амортизаторы и гидроцилиндры. Разговаривал с производителями этого. После того как менял круглые валы на рельсы и увидел борозды на каленых валах от подшипников - еще раз мысленно поблагодарил технологов гидроцилиндров за то , что рассказали что и как.
Писать с капслоком признак дурного тона и приличные люди пропускают такое мимо глаз, так же как и мат мимо ушей.
не у всех есть под боком конторы которые делают амортизаторы и гидроцилиндры. на безрыбье и рак рыба.это было предложено как вариант.
что касается капслока- если у меня плохое зрение и пишу с мобильного устройства признак дурного тона - указывать человеку на его недостатки при людно. можно было бы написать и в личку.
Поделиться65127-03-2018 15:08:42
yarik-68 написал(а):
belazov написал(а):
не у всех есть под боком конторы которые делают амортизаторы и гидроцилиндры. на безрыбье и рак рыба.это было предложено как вариант.
вы все равно не о том. Мой посыл был как раз о том, что штоки амортиков не стоят времени на них.
Потому как сейчас доступны нормальные каленые валы и службы доставки работают везде.
Поделиться65228-03-2018 23:48:21
я для модернизации станка заказал себе валы 10 мм с опорами на L700mm как бы понимаю что для моих нужд все равно маловато (и длинна и сам диаметр валов смущает), но пока все это на уровне хобби которое хочу перевести в уровень основного дохода (поэтому есть некая экономия в выборе комплектующих)
но в дальнейшем хочу эти 700мм поставить на У, а Х исключительно на прямом приводе драйверов оставить (без направляющих)
не знаю насколько целесообразно последнее конечно, но основным управляющим блоком можно по любой из осей два шаговика поставить...
как бы и отсюда мои вопросы о минимальности набора фрез, и что самое главное - их режимах резки.
опытным путем уже поднял глубину 3мм фрезы до 1,5-2мм за проход. как бы 1мм тоже способна взять такую толщину при меньшей скорости реза, но оставляет на плоскости полосы...
Поделиться65329-03-2018 09:27:59
- Местный
- Откуда: Таганрог
- Зарегистрирован: 10-04-2013
- Приглашений: 0
- Сообщений: 274
- Уважение: [+51/-0]
- Позитив: [+215/-14]
- Пол: Мужской
- Возраст: 61 [1965-02-03]
- Провел на форуме:
18 дней 21 час - Последний визит:
28-05-2026 19:57:47
10мм валы годятся толька для лазера или для 3д печати.
ПеревестиПоделиться65410-04-2018 00:02:05
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
ПеревестиПоделиться65513-04-2018 04:34:05
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться65615-04-2018 21:40:42
Изящный фрезерный станочек из тонкой 20 мм стали
Поделиться65719-04-2018 16:16:28
Что то портал слишком высокий и нет рёбер жёсткости. Оно же гнётся наверняка.
Поделиться65820-04-2018 10:01:27
AnTer написал(а):
Что то портал слишком высокий и нет рёбер жёсткости. Оно же гнётся наверняка.
Да, там же всего 20мм стали боковина Боюсь даже спрашивать, сколько ж он весит..
- Подпись автора
Вольнаму - воля, шаленаму - поле!
Поделиться65920-04-2018 20:58:14
blex написал(а):
Да, там же всего 20мм стали боковина Боюсь даже спрашивать, сколько ж он весит..
да совсем мало - около 300 килограммчиков
ПеревестиПоделиться66022-04-2018 14:03:08
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться66228-05-2018 13:03:27
VVF, для "станочка" в три центнера - кресс как шпиндель как - то очень скромно )) Или это на время?
- Подпись автора
Вольнаму - воля, шаленаму - поле!
Поделиться66328-05-2018 21:47:16
blex написал(а):
VVF, для "станочка" в три центнера - кресс как шпиндель как - то очень скромно )) Или это на время?
На время .
Только за прошлые выходные он подрос слегка ))))
стол с т-пазами на фото еще + 100 кг )))
Поделиться66429-05-2018 17:04:16
- Местный
- Откуда: Москва. Юбутово
- Зарегистрирован: 07-05-2012
- Приглашений: 0
- Сообщений: 101
- Уважение: [+69/-2]
- Позитив: [+66/-7]
- Пол: Мужской
- Возраст: 58 [1968-05-18]
- Провел на форуме:
10 дней 6 часов - Последний визит:
26-06-2026 10:34:19
Мой парк самодельных станочков.
Сканер на основе головки Штрих (одноглазый)
3д принтер тоже самоделка, но делал не я.
Поделиться66530-05-2018 09:27:09
Опа.
1. Как вы добились на токарном точности шагового двигателя совместить с большими оборотами. Я так понимаю поворотная ось стоит на ШД? Но ШД не дает больших оборотов.
2. Какой размер печатаемой поверхности для 3д принтера?
Поделиться66630-05-2018 10:44:01
4dwood
офигенно! Сцепление на токарном на чем сделано?
Поделиться66730-05-2018 13:42:02
- Местный
- Откуда: Москва. Юбутово
- Зарегистрирован: 07-05-2012
- Приглашений: 0
- Сообщений: 101
- Уважение: [+69/-2]
- Позитив: [+66/-7]
- Пол: Мужской
- Возраст: 58 [1968-05-18]
- Провел на форуме:
10 дней 6 часов - Последний визит:
26-06-2026 10:34:19
ruf07 написал(а):
Опа.
1. Как вы добились на токарном точности шагового двигателя совместить с большими оборотами. Я так понимаю поворотная ось стоит на ШД? Но ШД не дает больших оборотов.
2. Какой размер печатаемой поверхности для 3д принтера?
На точение стоит 2,2 квт асонхронник с инвертором. на фрезеровку стоит шаговик с волновым редуктором, шестренка подводится координатой B, в макросе программы, и обнуляется по индуктивному датчику.
На принтере площадь не большая, 210х250 высотой 400мм.
Поделиться66830-05-2018 13:47:40
- Местный
- Откуда: Москва. Юбутово
- Зарегистрирован: 07-05-2012
- Приглашений: 0
- Сообщений: 101
- Уважение: [+69/-2]
- Позитив: [+66/-7]
- Пол: Мужской
- Возраст: 58 [1968-05-18]
- Провел на форуме:
10 дней 6 часов - Последний визит:
26-06-2026 10:34:19
belazov написал(а):
4dwood
офигенно! Сцепление на токарном на чем сделано?
ШД с волновым редуктором и шестреней, подводится к шестерне передней бабки. как только в программе появляется M-команда.
Поделиться66930-05-2018 13:50:45
4dwood написал(а):
ШД с волновым редуктором и шестреней, подводится к шестерне передней бабки. как только в программе появляется M-команда.
Зачетно. Электромуфтой подводится? Волновой редуктор и электромуфта - почем и где брали? Если не секрет.
- Подпись автора
Вольнаму - воля, шаленаму - поле!
Поделиться67030-05-2018 14:07:16
- Местный
- Откуда: Москва. Юбутово
- Зарегистрирован: 07-05-2012
- Приглашений: 0
- Сообщений: 101
- Уважение: [+69/-2]
- Позитив: [+66/-7]
- Пол: Мужской
- Возраст: 58 [1968-05-18]
- Провел на форуме:
10 дней 6 часов - Последний визит:
26-06-2026 10:34:19
Не, сделал подвод винтом с гайкой.
Делал как времянку, но потом станок как то загрузился сам собой и переделывать уже честно говоря лень. Ведь работает
Электромуфту купил, но там еще какие то фрикционы, и думаю они такие обороты не сдюжат, перегреются на точении.
Муфта пришла еще и без корпуса - просто магнит, ответка и фрикционы. Так и валяется без дела...
Поделиться67130-05-2018 19:08:48
4dwood написал(а):
подводится к шестерне передней бабки.
А можно фото, и поподробней этот узел
Я продумывал ставить на одну бабку ШД, а на другую асинхроник и както через сцепление отключать-подключать их. Но у вас поинтересней.
Отредактировано ruf07 (30-05-2018 19:21:05)
Поделиться67231-05-2018 16:47:49
- Местный
- Откуда: Москва. Юбутово
- Зарегистрирован: 07-05-2012
- Приглашений: 0
- Сообщений: 101
- Уважение: [+69/-2]
- Позитив: [+66/-7]
- Пол: Мужской
- Возраст: 58 [1968-05-18]
- Провел на форуме:
10 дней 6 часов - Последний визит:
26-06-2026 10:34:19
Специально фотками не заморачивался, у меня на канале есть несколько видео, где получше видно.
ПеревестиПоделиться67331-05-2018 16:51:12
- Местный
- Откуда: Москва. Юбутово
- Зарегистрирован: 07-05-2012
- Приглашений: 0
- Сообщений: 101
- Уважение: [+69/-2]
- Позитив: [+66/-7]
- Пол: Мужской
- Возраст: 58 [1968-05-18]
- Провел на форуме:
10 дней 6 часов - Последний визит:
26-06-2026 10:34:19
ПеревестиПоделиться67431-05-2018 21:59:54
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться67514-06-2018 11:24:42
Зачетно! Нечасто собирают сами комбифрезера "стол + стационарная поворотка". Решение по Т - пазам стола у "лагуны" подсмотрели? Как такой профиль найти, подскажите.
- Подпись автора
Вольнаму - воля, шаленаму - поле!
Поделиться67614-06-2018 19:10:53
Всем привет, Ребят помогите пожалуйста...У меня CNC ROUTER RC1530RH а в стойке SYNTEC 6MD стоит... в Него не получается импортировать NC файл потому что емкость полный, и вот я удаляю из памяти все, через пару секунд они снова появляется и снова полный память......Если кто знает как решить проблему скажите пожалуйста.....
Поделиться67711-10-2018 18:27:32
- Освоившийся
- Откуда: Екатеринбург
- Зарегистрирован: 13-07-2016
- Приглашений: 0
- Сообщений: 31
- Уважение: [+42/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 54 [1972-02-19]
- Провел на форуме:
17 часов 44 минуты - Последний визит:
09-07-2023 12:42:11
Поделиться67822-10-2018 06:48:05
sasaml написал(а):
sasaml написал(а):
подскажите параметры профиля для основания и для портала.
Поделиться67922-10-2018 07:15:44
riorao написал(а):
портал конструкционный алюминий, сервы 100ватт с редуктором 1:5,шпиндель 2.2квт, контроллер DDCSV 1.1
на данный момент в процессе настройкиhttps://www.youtube.com/playlist?list=P … rBUXp-eStc
Отредактировано riorao (04-03-2018 09:06:33)
здравствуйте! подскажите, из какого профиля собран портал?
Поделиться68004-11-2018 12:51:43
Друзья, подскажите, есть ли у кого опыт эксплуатации подобного станка? Поделитесь достоинствами, недостатками, особенностями...
Поделиться68129-11-2018 11:20:35
Ребята, добрый день! может не в ту ветку пишу, подскажите в какую писать, у меня станок CNC3018- интересует кто делал короб , где спрятать чпу станок- так как он стоит дома и не хотелось бы чтобы стружка разлеталась по квартире. ЗАранее спасибо.
Поделиться68229-11-2018 12:36:50
- Гуру
- Откуда: г. Саратов
- Зарегистрирован: 09-05-2009
- Приглашений: 0
- Сообщений: 1192
- Уважение: [+403/-22]
- Позитив: [+725/-13]
- Пол: Мужской
- Возраст: 74 [1952-06-07]
- Провел на форуме:
29 дней 0 часов - Последний визит:
26-06-2026 03:55:04
Защитный короб для станка
Посмотрите, там один из возможных вариантов
Отредактировано adres (29-11-2018 12:37:19)
- Подпись автора
Подумал! А вдумался?
Поделиться68304-05-2019 20:48:30
Спасибо , многое что подчеркнул для себя из ваших работ. Я новичок в этом деле .
Поделиться68431-08-2019 15:50:19
Собрали с другом в гараже станок. Это одна из первых версий. Сейчас станок перетерпел ряд модернизаций. Добавлено охлаждение к шпинделю,движки поменяны с обычных на помощнее с энкодерами.
Поделиться68531-08-2019 15:54:45
сейчас он выглядит примерно так
Поделиться68610-01-2020 18:34:55
ЧПУ проект
Поделиться68710-01-2020 20:51:14
fanefane написал(а):
ЧПУ проект
Пошли по проекту Адмирала Кузнецова?
К чему такое мудреное срепление шпинделя?
Есть же квадратные и с площадкой.
Для круглых такие
Зачем ремень на Z, чем прямой привод не нравится?
Отредактировано Ghost-51 (11-01-2020 08:15:20)
Поделиться68810-01-2020 21:56:03
Это 4,5 кВт
Поделиться68911-01-2020 08:14:32
fanefane написал(а):
Это 4,5 кВт
На 100мм найти не можете? https://aliexpress.ru/item/32889356693. … b201603_55
125мм https://aliexpress.ru/item/33012811579. … b201603_55
Я бы квадратный поставил, проще позиционировать.
Кстати, заметит в проекте масленки на коретках. Центральную смазку или картриджи почему не захотели или это все в будущем?
Поделиться69012-01-2020 20:51:10
Babe Sugar написал(а):
мой станочек, поле совсем небольшое - очень хотел ЧПУ фрезер!!!
собрал из своей старой кровати...
пока тренируюсь на нем и делаю простые вещи, и сразу осваиваю арткам чтобы резать в 3Д
первая модернизация станочка:
собрал пока новый портал - рабочее поле увеличилось с 430 до 510 мм
по у пока не накопил на хивины и винт.... поле по у 1200... да и ставить пока его некуда...

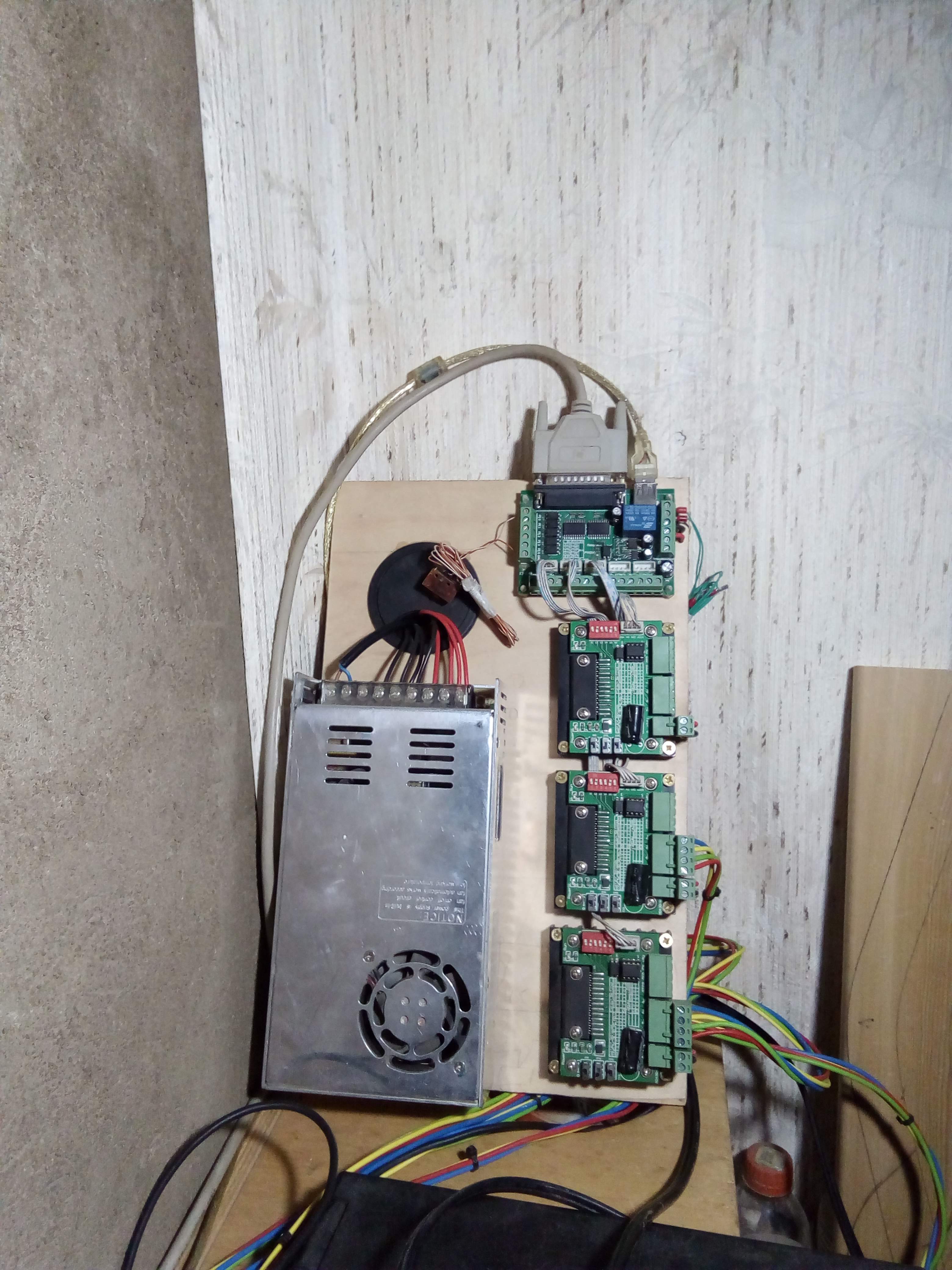

автомобильными проводами 0,5 мм отдельно вынес драйвера, бп, плату управления..
в первой модели все находилось в "кармане" за осью х и фактически все было "на честном слове"
Отредактировано Babe Sugar (21-01-2020 19:58:58)
Поделиться69118-01-2020 17:23:10
- Местный
- Откуда: Москва. Юбутово
- Зарегистрирован: 07-05-2012
- Приглашений: 0
- Сообщений: 101
- Уважение: [+69/-2]
- Позитив: [+66/-7]
- Пол: Мужской
- Возраст: 58 [1968-05-18]
- Провел на форуме:
10 дней 6 часов - Последний визит:
26-06-2026 10:34:19
Мач3, волновой редуктор, зубчатые рейки, самопал.
Отредактировано 4dwood (18-01-2020 17:24:17)
Поделиться69205-08-2020 12:22:53
- Местный
- Откуда: Тюмень
- Зарегистрирован: 21-08-2012
- Приглашений: 0
- Сообщений: 112
- Уважение: [+102/-0]
- Позитив: [+27/-0]
- Пол: Мужской
- Возраст: 39 [1987-04-03]
- Провел на форуме:
6 дней 13 часов - Последний визит:
02-10-2022 08:56:53
Вроде как лет 6 назад собрал этот станок!!! и вот первый серьезный ремонт замена оси Z.
Поделиться69306-08-2020 15:13:14
- Местный
- Откуда: Тюмень
- Зарегистрирован: 21-08-2012
- Приглашений: 0
- Сообщений: 112
- Уважение: [+102/-0]
- Позитив: [+27/-0]
- Пол: Мужской
- Возраст: 39 [1987-04-03]
- Провел на форуме:
6 дней 13 часов - Последний визит:
02-10-2022 08:56:53
Вот и все установил шпиндель и вперед! Оживил старичка)
Поделиться69428-08-2020 11:54:15
У меня тоже самодельный станочек. Я сегодня подсветку сделал. Очень впечатлился эффектом. Хочу поделиться. Однозначно, подсветке быть!
Фрезернул плату и запаял светодиоды. Сверху покрыл лаком, чтобы не налипала пыль, масло, алюминий, не коротило и протереть было проще.
Установил так:
Вот в сравнении с подсветкой и без:
Моя довольна!
Отредактировано Simon58 (28-08-2020 11:54:38)
Поделиться69531-08-2020 22:10:32
- Местный
- Откуда: Таганрог
- Зарегистрирован: 10-04-2013
- Приглашений: 0
- Сообщений: 274
- Уважение: [+51/-0]
- Позитив: [+215/-14]
- Пол: Мужской
- Возраст: 61 [1965-02-03]
- Провел на форуме:
18 дней 21 час - Последний визит:
28-05-2026 19:57:47
А из чего прозрачная щётка сделана?
Поделиться69601-09-2020 09:03:54
kaliya написал(а):
А из чего прозрачная щётка сделана?
Листовой силикон
Поделиться69930-06-2022 17:26:22
Всем доброго времени суток! Вечер в хату, чифир в радость!
Долго жил с идеей о сборке большого фрезера,а когда получил грант под это дело,сомнения отвалились.И понеслось...
Боюсь пропустить важные мелочи,поэтому что-то буду добавлять в процессе.
В кратце:
закупил запчастей на 220 тысяч(если нужно будет,всё распишу.)
Собрался значит покупать металл для рамы....я же человек русский....надо ж чтоб надёжно было....нашёл нужный металл на "Приёмке",больше абсолютно нигде по области не было профильной трубы 180 на 180,и это при том,что я живу в городе "МЕТАЛЛУРГОВ" ети мать,Череповец,Северсталь,металл только в приёмках.
Седины в голову добавило собственно сама сделка по покупке на приёмке)))27 декабря,метель страшная....после 2 часов безуспешных попыток вызвать газель,совсем поник...Вчера трубы ещё не было,завтра уже не будет...полюбому надо забрать сейчас.....800 кг загружал в фабию 2 часа,местные меня на телефон снимали,отморозок мол,на ютубе себя ищи,на телефоны снимали.....фото как я пёр металл домой выложу....
Ну и начал мало по малу мужевать с чего же начинать....Будет время,добавлю....сейчас фото закину
проект рисовал сам,кому нужно- скину (3dm)
--
Отредактировано Сергей Королёв (30-06-2022 17:50:17)
Поделиться70001-07-2022 10:40:03
Помещение не маловато для станках таких размеров и весовых категорий?
