Проблема с настройкой ЧПУ лазера на MKS DLC32

Сообщений 1 страница 6 из 6

1

Всем добра!
Возникла проблема при настройке моего нового ЧПУ лазера, попытаюсь описать максимально подробно.

Железо:

-Мать MKS DLC32 V2.1 (GRBL 1.1H возможно прошивка 2.3 , я не уверен)
-Блок питания 36В 400Вт (только для питания драйверов и двигателей)

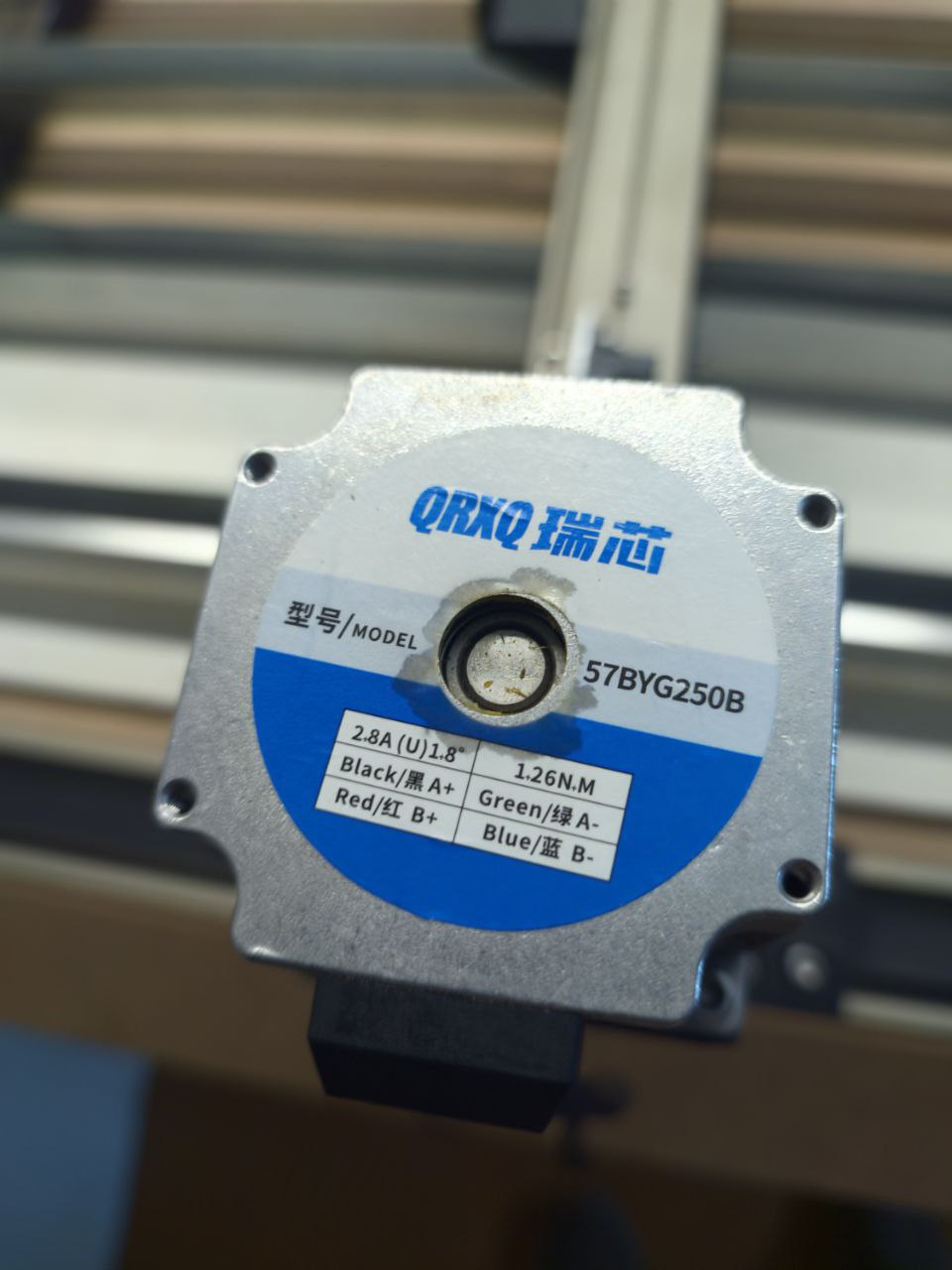

-Двигатели типа Nema23 модель 57BYG250B 2.8A

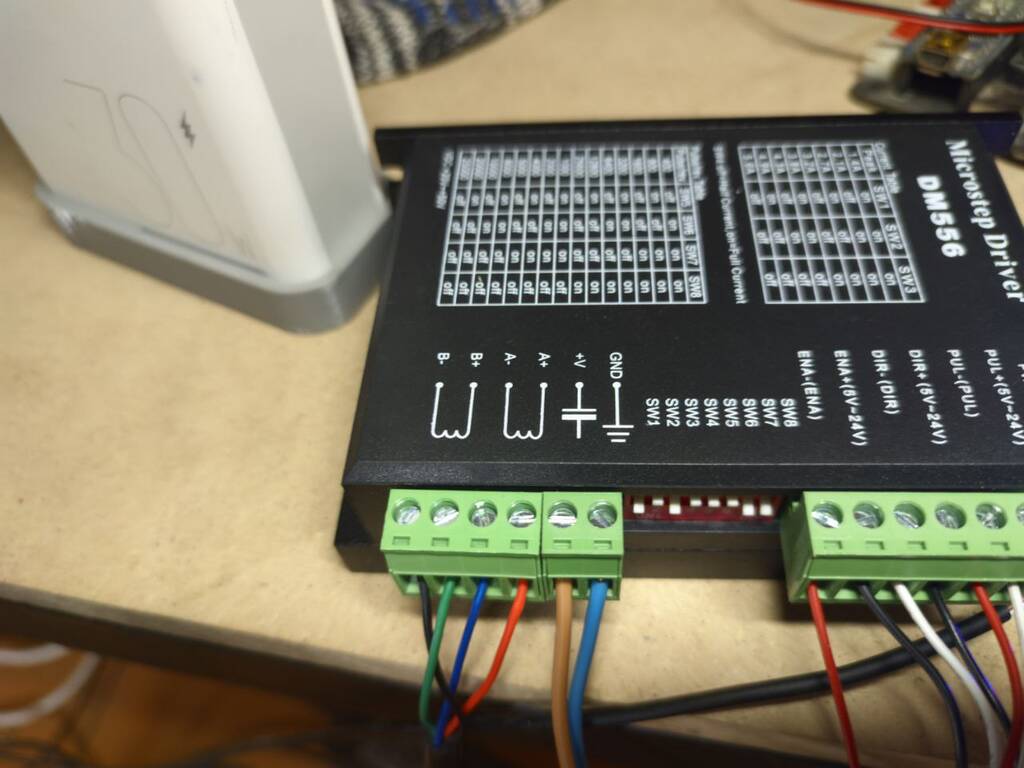

-Драйвера DM556
-Софт LightBurn 1.2.04

Суть проблемы:

Одна из осей, в данном случае X пропускает шаги и двигается с грохотом, например если отправить её на 300 мм, она может пройти в 1й раз 295 , а во второй 302, далее всё рандомно, при этом в 0 точку она также возвращается с ошибками, не доезжает или переезжает.
Изначально грешил на двигатели, но перекинув драйвера с одного на другой увидел, что ось X начинает работать корректно, не шумит и шаги не пропускает. Был сделан логичный (на мой взгляд) вывод, что проблема в драйвере, заказал новый, заменил и....проблема осталась.
То есть ось X, если я меняю шлейфы драйверов местами, начинает работать корректно (ездит правда в обратном направлении, но это потому что сами провода я местами не меняю, это логично) , не шумит, шаги не пропускает. То есть проблема не в двигателях и не в механике, всё железо абсолютно новое. В данный момент грешу на материнку, то есть на нерабочий шлейф драйвера, при визуальном осмотре повреждений нет, мультиметром прозвонить возможности не было (да я и не знаю как , если честно, я с этим на ВЫ пока что=)

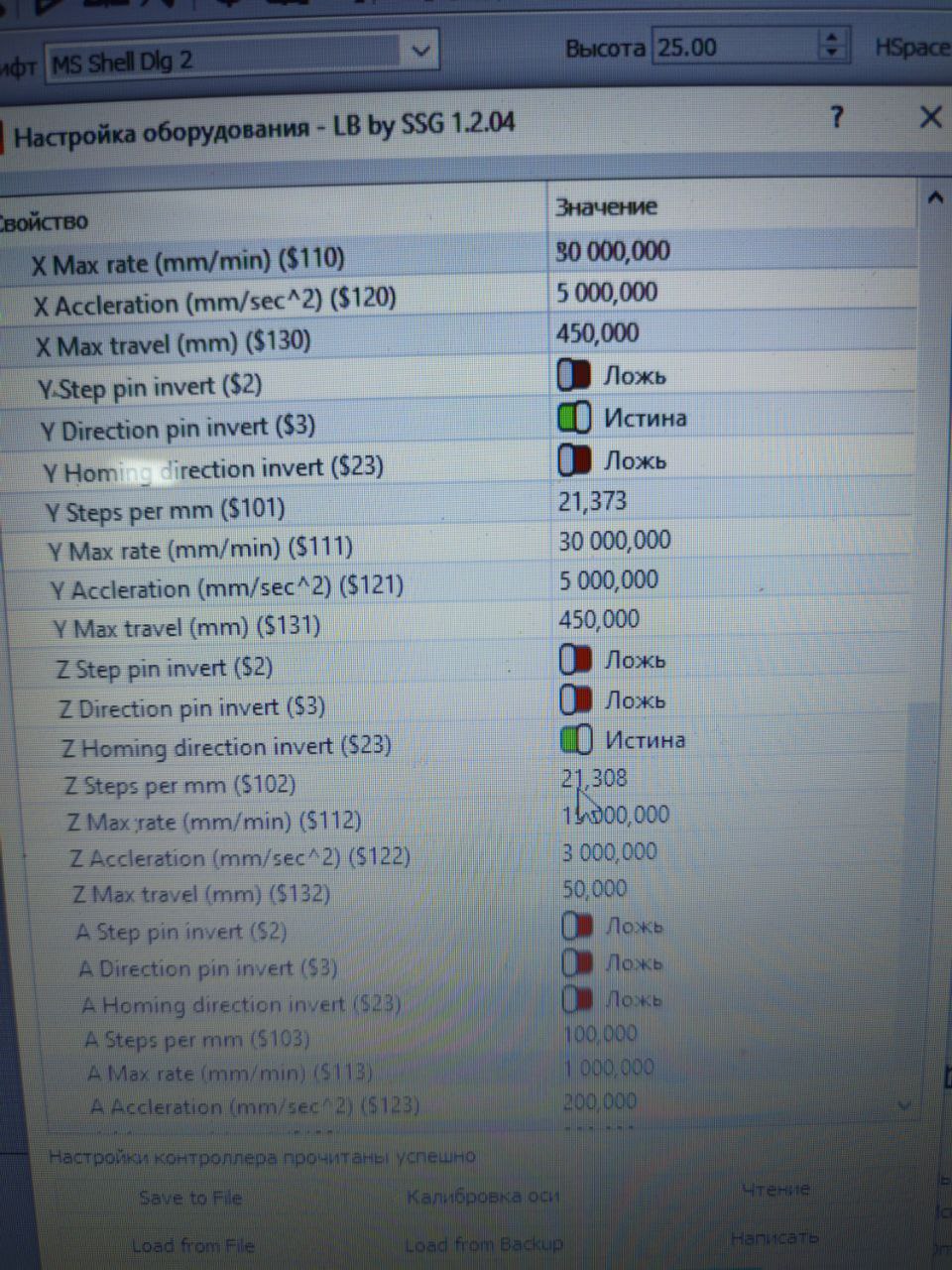

На драйверах выставлены значения 1600 и 2.7А , изменение на 2.1 или 3.2 А , либо шагов на 800-3200 ни каких изменений не приносит. 4й тумблер в положении HALF изменение на FULL также ничего не даёт. В lightburn значения $100/101 на данный момент = 21.33, пробовал редактировать параметры $100/101/110/111/120/121 и другие, по моей проблеме также ничего не дало.

Из замечаний:

При подаче питания ось X клинит, её можно передвинуть рукой с большим усилием, ось Y же перемещается свободно (ситуация не меняется при замене драйверов), при отключённом питании обе оси ездят свободно без шума и клина. Какое из состояний считать нормальным и в чём может быть проблема? Это скорее всего ни как не связано с основной проблемой ,просто замечание, которое мне покоя не даёт.

Резюмируя:

В данный момент хочу заменить материнку, ибо других подозреваемых у меня нет, ищу какого-то подтверждения своих догадок, чтобы ещё раз не покупать что-то напрасно.
Заранее спасибо всем кто поможет советом.

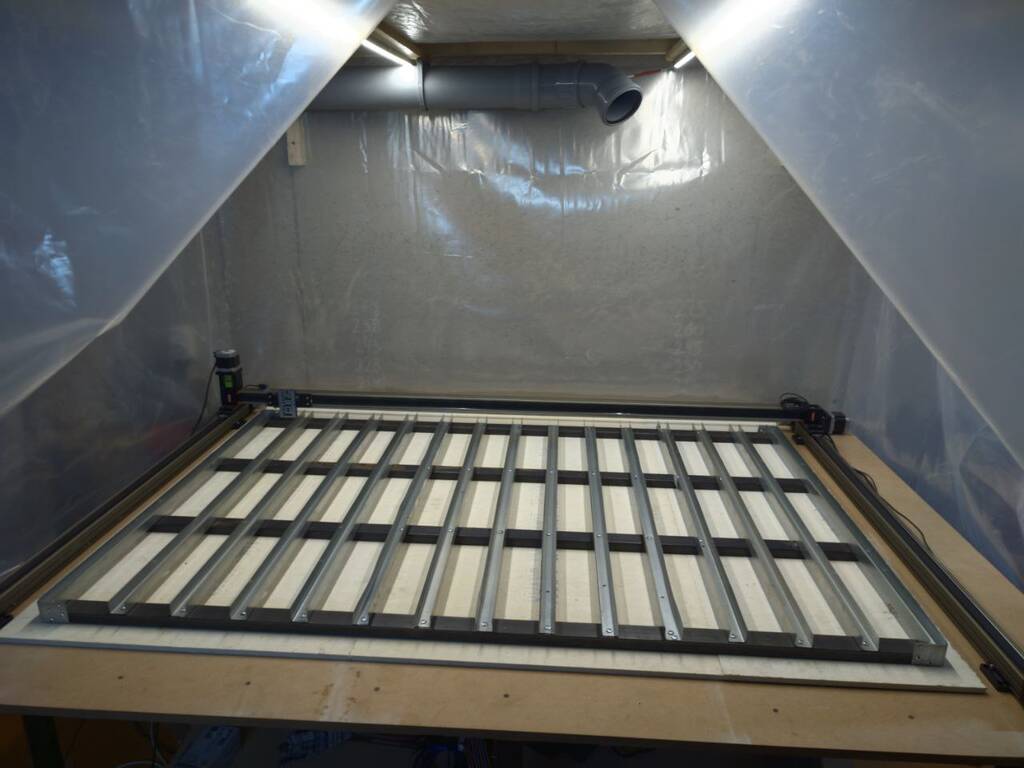

https://upforme.ru/uploads/0009/00/75/52970/t451407.jpg
https://upforme.ru/uploads/0009/00/75/52970/t526928.jpg
https://upforme.ru/uploads/0009/00/75/52970/t618502.jpg
https://upforme.ru/uploads/0009/00/75/52970/t408940.jpg

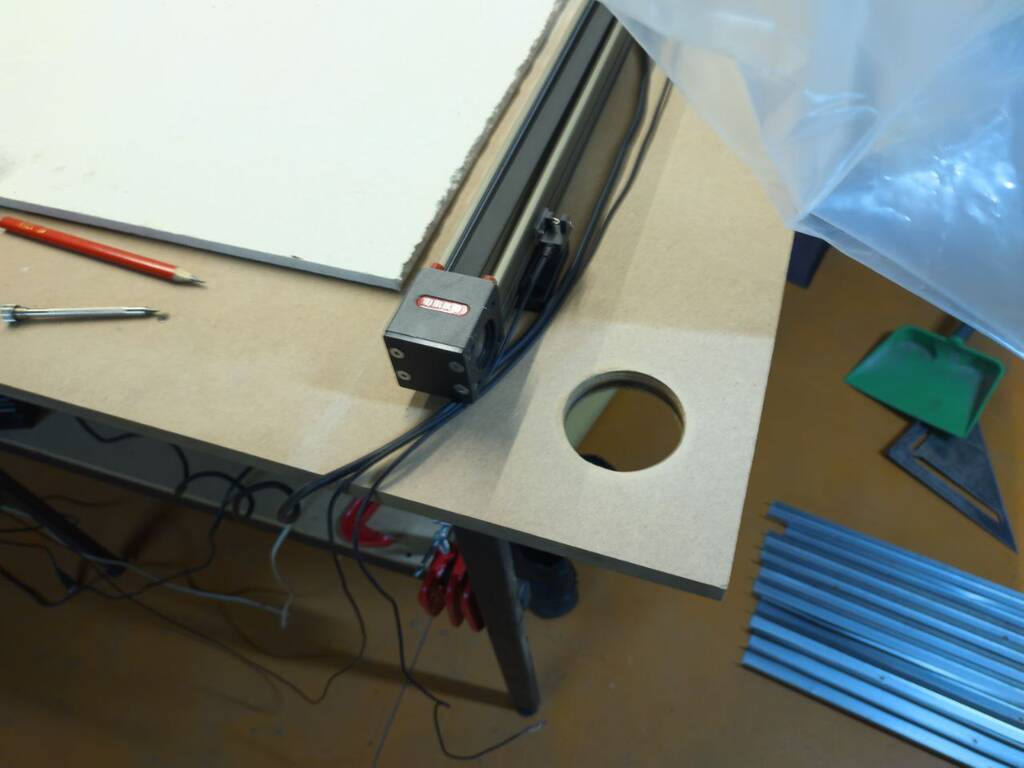

https://upforme.ru/uploads/0009/00/75/52970/t895374.jpg

Отредактировано Zvuk0reg (02-07-2025 13:21:16)

0

2

Из вашего описания не понятно одно.
При замене местами драйвера ось Х начинает работать корректно (кроме направления)  А ЧТО С ОСЬЮ Y ? Как она себя ведет на драйвере, на котором висел Х ?

0

3

kylan написал(а):

Из вашего описания не понятно одно.
При замене местами драйвера ось Х начинает работать корректно (кроме направления)  А ЧТО С ОСЬЮ Y ? Как она себя ведет на драйвере, на котором висел Х ?

Ось Y начинает вести себя также как X до этого, то есть проблема переходит на нее, причём что со "старым" драйвером , что с новым.

0

4

Мнение. Менять МВ прям сразу не стоит.
Станок новый (или это у вас он новый...). Значит велика вероятность неправильного подключения.
Велика вероятность отсутствия контактов как на зажимах клемм. Так и на пайке этих клемм к плате. Так называемая холодная пайка. Мне попадался контакт, который с виду залужен (и даже блестит), но по факту не имеет электрического контакта этой залуженной части и контактной группой.
Совет- сделайте ревизию. Это визуальный осмотр. Протяжка клемм. Так как проводов не много, убедится бы в отсутствии остатков изоляции и окислов на кончиках самих проводах. Для этого вынуть провод из клеммы и после проверки вернуть его наместо. Нет ли соплей и соединений под изолентой или термоусадкой. Проверить их.  Не плохо бы сверить питающие напряжения заявленные с фактическими. Как под нагрузкой, так и без. Особенно сколько приходит на один и второй драйвер, и сколько выходит с БП.

Отредактировано kylan (03-07-2025 20:17:02)

+1

5

kylan написал(а):

Мнение. Менять МВ прям сразу не стоит.
Станок новый (или это у вас он новый...). Значит велика вероятность неправильного подключения.
Велика вероятность отсутствия контактов как на зажимах клемм. Так и на пайке этих клемм к плате. Так называемая холодная пайка. Мне попадался контакт, который с виду залужен (и даже блестит), но по факту не имеет электрического контакта этой залуженной части и контактной группой.
Совет- сделайте ревизию. Это визуальный осмотр. Протяжка клемм. Так как проводов не много, убедится бы в отсутствии остатков изоляции и окислов на кончиках самих проводах. Для этого вынуть провод из клеммы и после проверки вернуть его наместо. Не плохо бы сверить питающие напряжения заявленные с фактическими. Как под нагрузкой, так и без. Особенно сколько приходит на один и второй драйвер, и сколько выходит с БП.

Провода я даже несколько раз повторно переподключал (при подключении нового драйвера вместо старого даже шлейф новый использовал) , ну и к тому же, я перекидываю сам шлейф с теми же проводами в соседнее гнездо, то есть шлейф оси Y , которая в данный момент работает корректно , я перекидываю в разъём для X, и наоборот, в итоге Y начинает делать мозги , а X работает корректно , правда обе оси ездят в обратных направлениях, потому что провода в шлейфах я не трогаю при этом. Вот я сделал пока что вывод, что если не драйвер, то материнка

0

6

Ну раз не планируете ревизию и замеры, то меняйте МВ. Может поможет. Цена вопроса не велика. Шансы- как с драйвером

+1
