Мощность гравировки не зависит от настроек - отчего так?

Страница: 1
Ответить

Сообщений 1 страница 10 из 10

1

  • Автор: forester XIII
  • Новенький
  • Зарегистрирован: 21-12-2018
  • Приглашений: 0
  • Сообщений: 3
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Провел на форуме:
    2 часа 19 минут
  • Последний визит:
    25-12-2018 20:06:09

Добрый день!

Стоит лазерная трубка Lasea F4 100-120 ватт и блок высокого напряжения DY13 (100-130 Вт), контроллер лазера AWC708C Trocen.
В настройках контроллера была указана частота PWM 80000. TTL - Low Level. Конроллер подключён соответствующим образом - PWM -> In, GND -> G, TTL - TL. Датчик воды подключён на WP и G.

Режем в основном фанеру, огрстекло и акрил разной толщины.

При резке получается очень большая мощность луча. Даже если установить мощность на 0.1 при скорости 30, то всё равно режет очень глубоко. Например фанеру 3-4мм прожигает насквозь.
При гравировке же вообще никакой разницы, какую мощность ставить - гравирует всегда одинаково глубоко.

Пробовал уменьшить частоту - снизил постепенно до 30000. Ничего не изменилось.

Что я мог подключить или настроить не так?

0

2

  • Автор: ilya37rus
  • Местный
  • Зарегистрирован: 02-09-2017
  • Приглашений: 0
  • Сообщений: 321
  • Уважение: [+21/-0]
  • Позитив: [+3/-10]
  • Провел на форуме:
    3 дня 12 часов
  • Последний визит:
    10-01-2022 17:26:14

на такой трубе гравировку очень трудно будет сделать, эти трубки для реза, я для гравировки купил на 40 ватт

но у вас что то не то, трубки обычно не излучают при мощности меньшей процентов 10, pwm частота вам не нужна? ничего не изменит

0

3

  • Автор: shatrovmaxim
  • Местный
  • Зарегистрирован: 19-05-2015
  • Приглашений: 0
  • Сообщений: 105
  • Уважение: [+21/-0]
  • Позитив: [+21/-2]
  • Провел на форуме:
    3 дня 6 часов
  • Последний визит:
    24-03-2023 11:54:38

У меня 80Вт на скорости 50 мощность 11(минимум зажигания) прорезает 4мм до половины...
Я, обычно увеличиваю фокус на 12-15мм, луч толще но не критично.
Забыл сказать линза 76мм

0

4

  • Автор: forester XIII
  • Новенький
  • Зарегистрирован: 21-12-2018
  • Приглашений: 0
  • Сообщений: 3
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Провел на форуме:
    2 часа 19 минут
  • Последний визит:
    25-12-2018 20:06:09
ilya37rus написал(а):

на такой трубе гравировку очень трудно будет сделать, эти трубки для реза, я для гравировки купил на 40 ватт

но у вас что то не то, трубки обычно не излучают при мощности меньшей процентов 10, pwm частота вам не нужна? ничего не изменит

Что-то не то, верно.

Запарился, поставил тестер, как описано в многочисленных инструкциях, в разрыв провода, выходящего с трубки. И параллельно измерял напряжение на IN. Измерения показали, что при выставленной на пульте мощности 20% ток 1 вольт, при 50% - 2,5 вольта.  То есть с PWM всё ок.

А вот тестер в разрыве показывает всегда одно и то же значение - 32 мА.

Получается, что DY13 не регулирует мощность луча?

0

5

  • Автор: Andy52280
  • Местный
  • Откуда: Тульская область
  • Зарегистрирован: 07-08-2017
  • Приглашений: 0
  • Сообщений: 300
  • Уважение: [+45/-0]
  • Позитив: [+5/-79]
  • Пол: Мужской
  • Провел на форуме:
    5 дней 0 часов
  • Последний визит:
    30-06-2020 09:06:22

Измерять напряжение на PWM можно только ради проверки работоспособности. Измеряться должен ток трубы. Для этого нужен стрелочный миллиамперметр. Цифровой будет показывать всякую фигню. И, кстати, если бы постоянно было 32 мА, то фанера прорезалась бы всегда и насквозь.

0

6

  • Автор: СергейБ
  • Новенький
  • Зарегистрирован: 13-02-2016
  • Приглашений: 0
  • Сообщений: 2
  • Уважение: [+15/-27]
  • Позитив: [+16/-25]
  • Провел на форуме:
    5 дней 8 часов
  • Последний визит:
    06-11-2023 07:35:09
forester XIII написал(а):

Что-то не то, верно.

Запарился, поставил тестер, как описано в многочисленных инструкциях, в разрыв провода, выходящего с трубки. И параллельно измерял напряжение на IN. Измерения показали, что при выставленной на пульте мощности 20% ток 1 вольт, при 50% - 2,5 вольта.  То есть с PWM всё ок.

А вот тестер в разрыве показывает всегда одно и то же значение - 32 мА.

Получается, что DY13 не регулирует мощность луча?

Возможно навернулась микросхема конвертер аналога в цифру на материке. Поменять ее и будет все в порядке.
Конечно каквариант, не утверждение.

0

7

  • Автор: СергейБ
  • Новенький
  • Зарегистрирован: 13-02-2016
  • Приглашений: 0
  • Сообщений: 2
  • Уважение: [+15/-27]
  • Позитив: [+16/-25]
  • Провел на форуме:
    5 дней 8 часов
  • Последний визит:
    06-11-2023 07:35:09

На материнке

0

8

  • Автор: shatrovmaxim
  • Местный
  • Зарегистрирован: 19-05-2015
  • Приглашений: 0
  • Сообщений: 105
  • Уважение: [+21/-0]
  • Позитив: [+21/-2]
  • Провел на форуме:
    3 дня 6 часов
  • Последний визит:
    24-03-2023 11:54:38
forester XIII написал(а):

То есть с PWM всё ок

А как ты ШИМ измеряешь вольтметром, если нужно смотреть коэффициент заполнения???

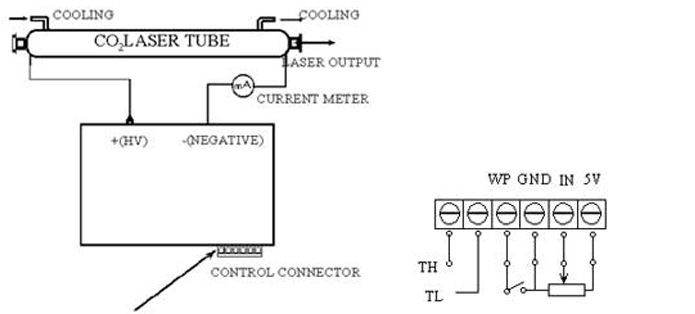

Попробуй подключить переменные резистор прямо на БП, например так: http://www.cnc-club.ru/forum/download/f … ;mode=view, и проверь его.

Отредактировано shatrovmaxim (24-12-2018 12:32:39)

0

9

  • Автор: forester XIII
  • Новенький
  • Зарегистрирован: 21-12-2018
  • Приглашений: 0
  • Сообщений: 3
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Провел на форуме:
    2 часа 19 минут
  • Последний визит:
    25-12-2018 20:06:09
Andy52280 написал(а):

Измерять напряжение на PWM можно только ради проверки работоспособности. Измеряться должен ток трубы. Для этого нужен стрелочный миллиамперметр. Цифровой будет показывать всякую фигню. И, кстати, если бы постоянно было 32 мА, то фанера прорезалась бы всегда и насквозь.

Дык она и прожигается. :-) Какую мощность не ставь, четвёрку режет влёт. Только скоростью и регулируем. Ну ещё, перекрываем луч.

0

10

  • Автор: Vitspirit
  • Освоившийся
  • Зарегистрирован: 04-03-2017
  • Приглашений: 0
  • Сообщений: 57
  • Уважение: [+10/-0]
  • Позитив: [+8/-0]
  • Пол: Мужской
  • Возраст: 40 [1984-04-03]
  • Провел на форуме:
    4 дня 6 часов
  • Последний визит:
    03-11-2020 16:52:41
forester XIII написал(а):

Дык она и прожигается.  Какую мощность не ставь, четвёрку режет влёт. Только скоростью и регулируем. Ну ещё, перекрываем луч.

на таком станке скорость для гравировки надо подбирать начиная от 150 (гравировали на 100Вт - скорость 120, мощность 15, линза f50), тут чисто экспериментальным путем подбирать параметры.

0
